Installation d’un module de ventilateur du kit d’extension

Suivez les instructions de la présente section pour installer un module ventilateur du kit d’extension.

À propos de cette tâche

Remarque

Le module ventilateur du kit d’extension est uniquement pris en charge dans un kit d’extension d’adaptateur Ethernet.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.

Procédure

1. Connectez les câbles d’alimentation du ventilateur à la carte mezzanine PCIe. Assurez-vous de tout d’abord connecter le câble d’alimentation du ventilateur 5 au connecteur. Voir Cheminement interne des câbles.
2. Installez le module de ventilateur.
   1. Alignez le module de ventilateur sur les trous de vis du kit d’extension.
   2. Serrez les trois vis afin de fixer le module de ventilateur au kit d’extension.

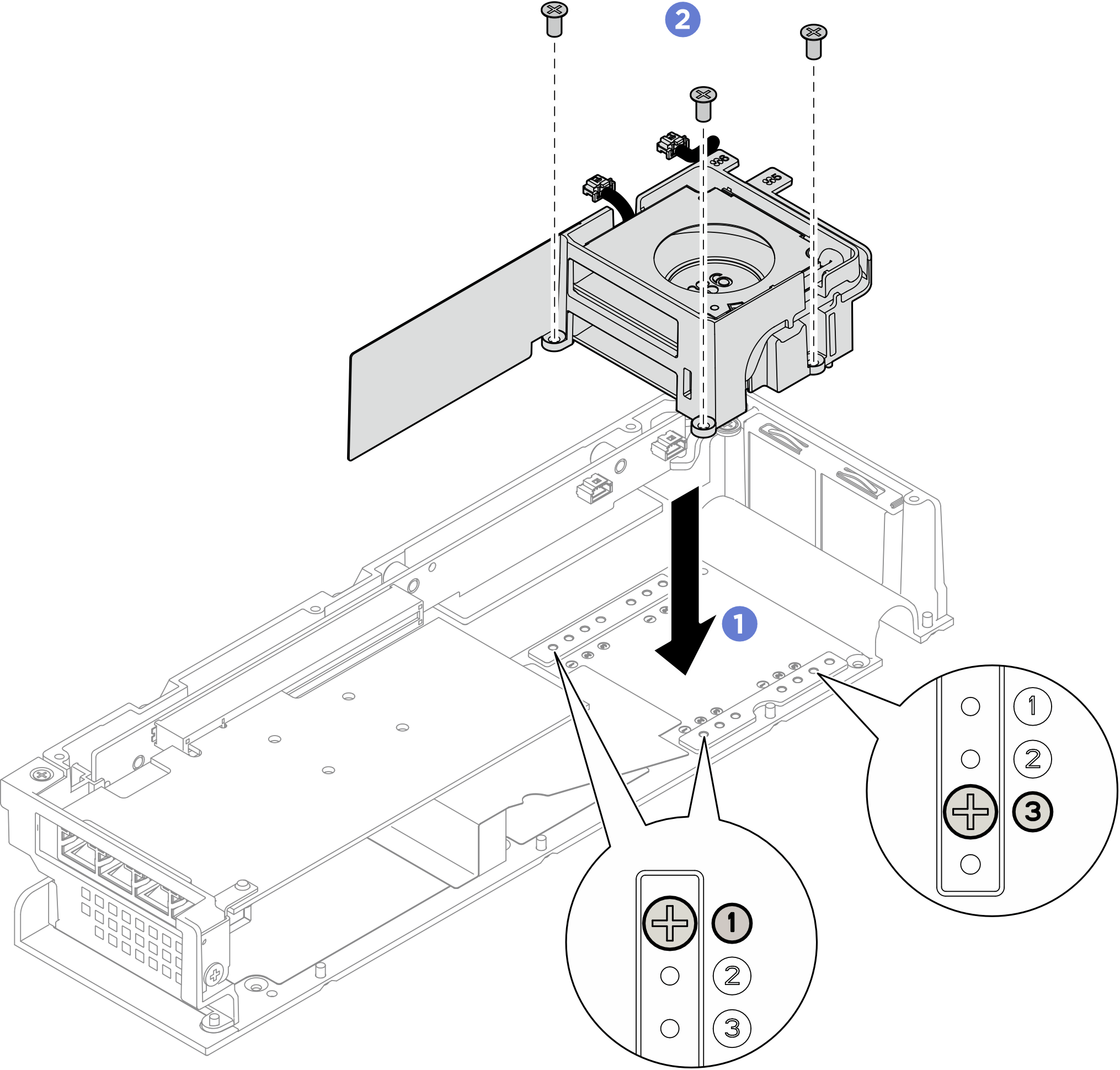

      Figure 1. Installation du module de ventilation
