Instalación de un módulo del ventilador del kit de expansión

Siga las instrucciones que aparecen en esta sección para instalar un módulo del ventilador del kit de expansión.

Acerca de esta tarea

Nota

El módulo del ventilador del kit de expansión solo es compatible con un kit de expansión del adaptador Ethernet.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

1. Conecte los cables de alimentación del ventilador a la tarjeta de expansión PCIe. Asegúrese de conectar primero el cable de alimentación del ventilador 5 al conector. Consulte Disposición interna de los cables.
2. Instale el módulo de ventilador.
   1. Alinee el módulo de ventilador con los orificios de tornillos del kit de expansión.
   2. Apriete tres tornillos para fijar el módulo de ventilador al kit de expansión.

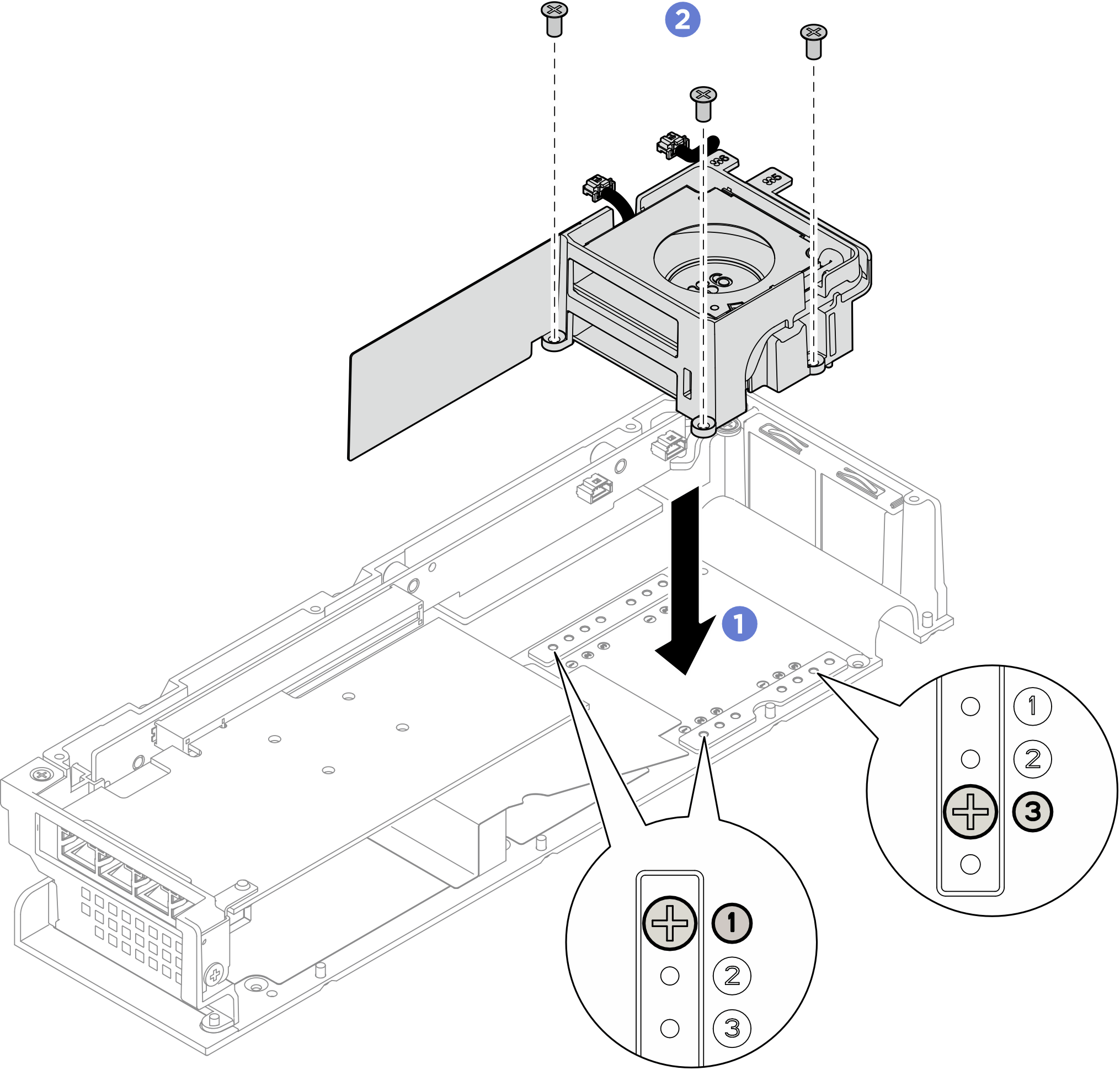

      Figura 1. Instalación del módulo de ventilador
