Installazione del modulo della ventola del kit di espansione

Seguire le istruzioni riportate in questa sezione per installare un modulo della ventola.

Informazioni su questa attività

Nota

Questa sezione si applica solo al kit di espansione installato con un adattatore Ethernet.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

Procedura

1. Collegare il cavo di alimentazione della ventola alla scheda verticale PCIe. Assicurarsi di collegare prima il cavo di alimentazione della ventola 5 al connettore. Vedere Instradamento dei cavi interni.
2. Installare il modulo della ventola.
   1. Allineare il modulo della ventola con i fori per viti sul kit di espansione.
   2. Serrare le tre viti per fissare il modulo della ventola al kit di espansione.

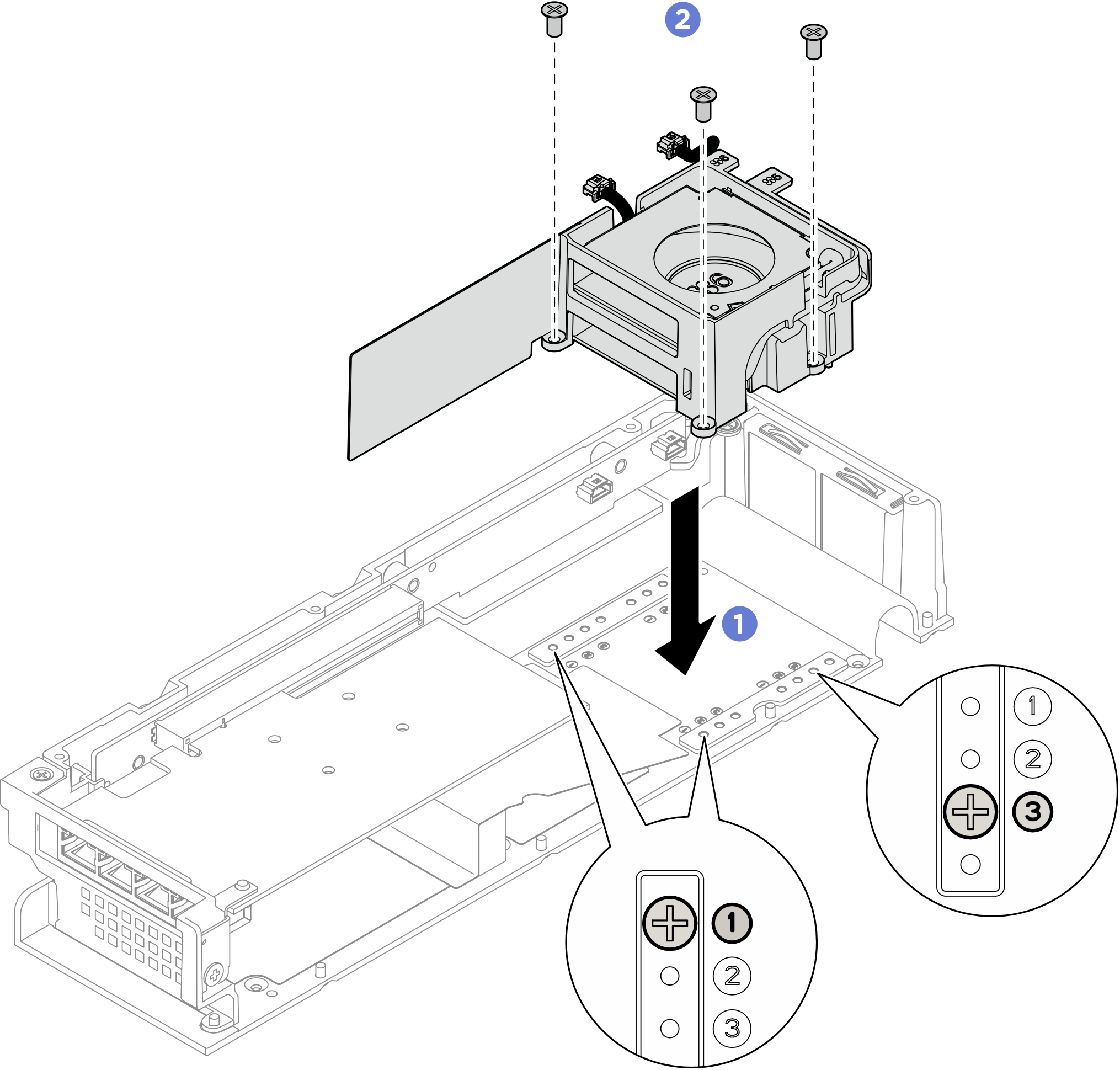

      Figura 1. Installazione del modulo della ventola
