Assemblaggio del modulo della ventola del kit di espansione
Seguire le istruzioni riportate in questa sezione per assemblare un modulo della ventola del kit di espansione.
Informazioni su questa attività
Nota
Il modulo della ventola del kit di espansione è supportato solo in un kit di espansione dell'adattatore Ethernet.
S002
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura
Installare le ventole sul supporto della ventola.
Installare la ventola 6.
Allineare i fori per viti sulla ventola con il supporto della ventola. Serrare quindi le tre viti per fissare la ventola.
Instradare il cavo di alimentazione della ventola attraverso lo slot predisposto sul supporto della ventola.
Importante
Quando si installa la ventola 6, assicurarsi che il cavo di alimentazione della ventola sia fissato all'estremità dello slot pretagliato come illustrato. In caso contrario, il cavo potrebbe scivolare fuori dal supporto della ventola e danneggiarsi.

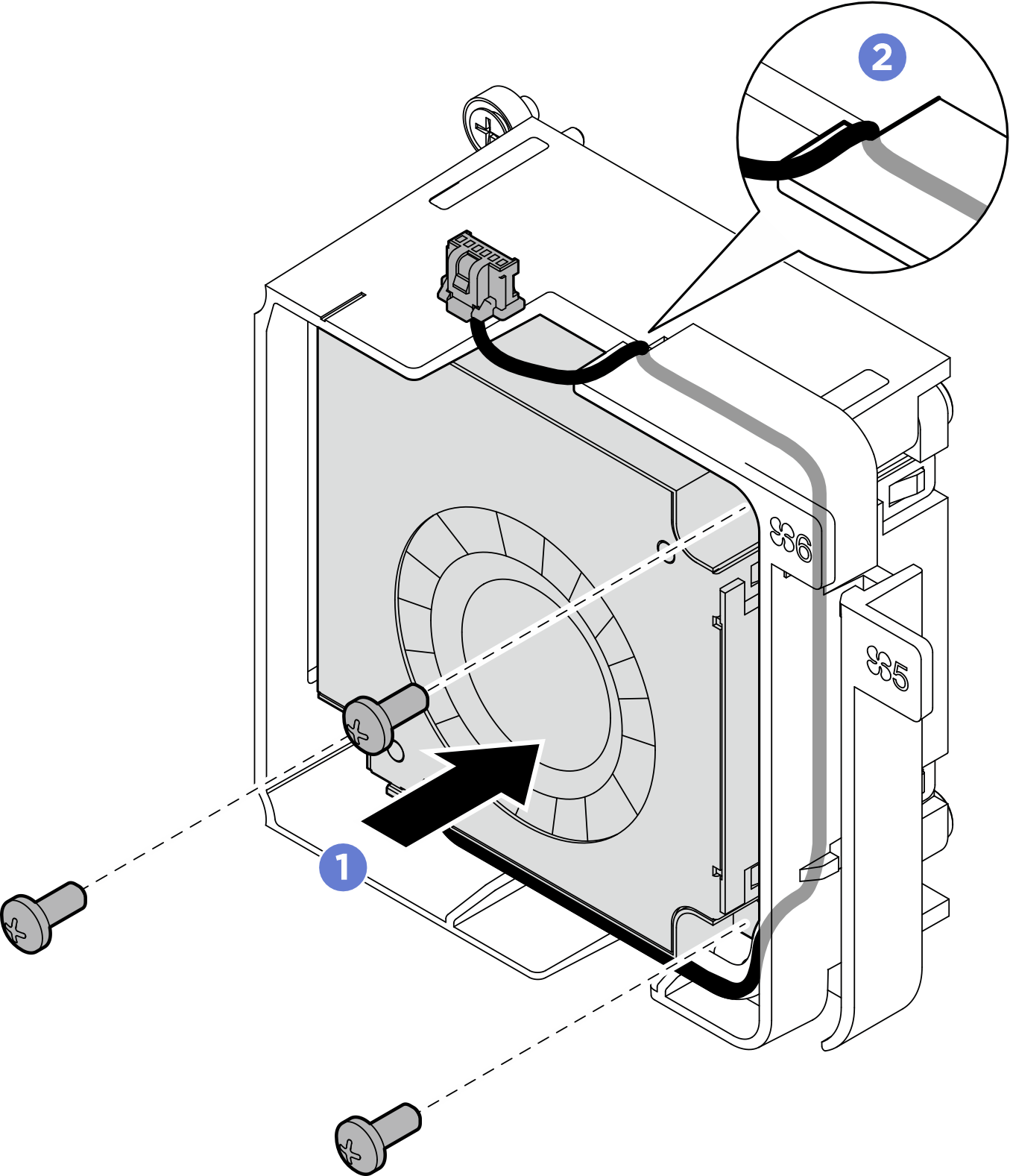

Figura 1. Installazione della ventola interna
Installare la ventola 5.
- Allineare i fori per viti sulla ventola con il supporto della ventola. Serrare quindi le tre viti per fissare la ventola.
- Instradare il cavo di alimentazione della ventola attraverso lo slot predisposto sul supporto della ventola.

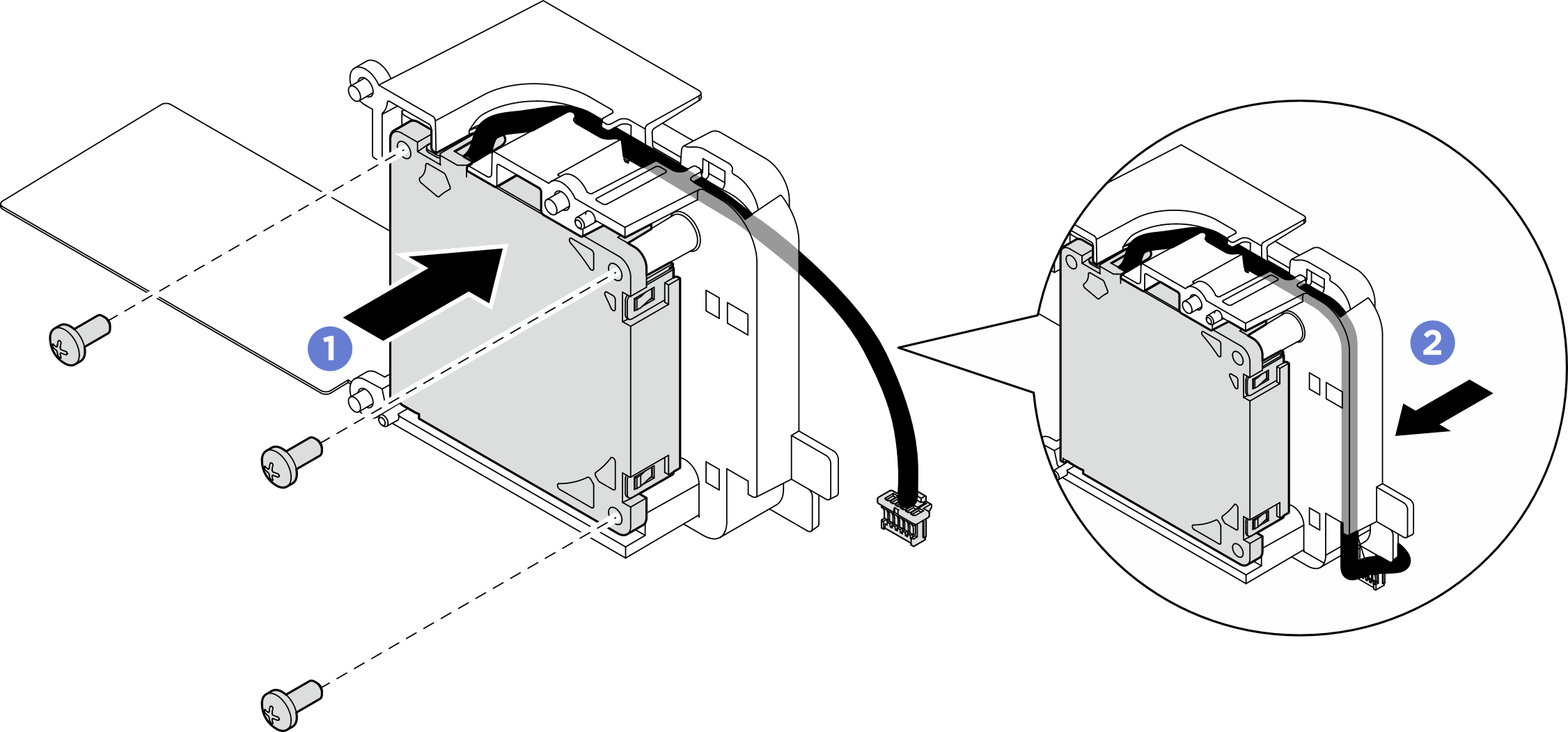

Figura 2. Installazione della ventola 5
Dopo aver terminato
- Installare il modulo ventola nel kit di espansione. Vedere Installazione del modulo della ventola del kit di espansione.
