組裝擴充套件風扇模組

請依照本節中的指示組裝風扇模組。

關於此作業

註
本節僅適用於安裝了乙太網路配接卡的擴充套件。
S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

將風扇安裝到風扇固定器。
  1. 將風扇上的螺絲孔對齊風扇插槽；然後，鎖緊三個螺絲以固定風扇。
  2. 將風扇電源線穿過風扇固定器上的預切插槽。
    重要
    • 對於風扇 6，請確保風扇電源線固定在預切插槽的末端，如圖所示。否則，纜線可能會從風扇固定器滑出，並可能損壞纜線。
    • 風扇的安裝方向會因風扇編號而異。有關風扇方向，請參閱下圖。

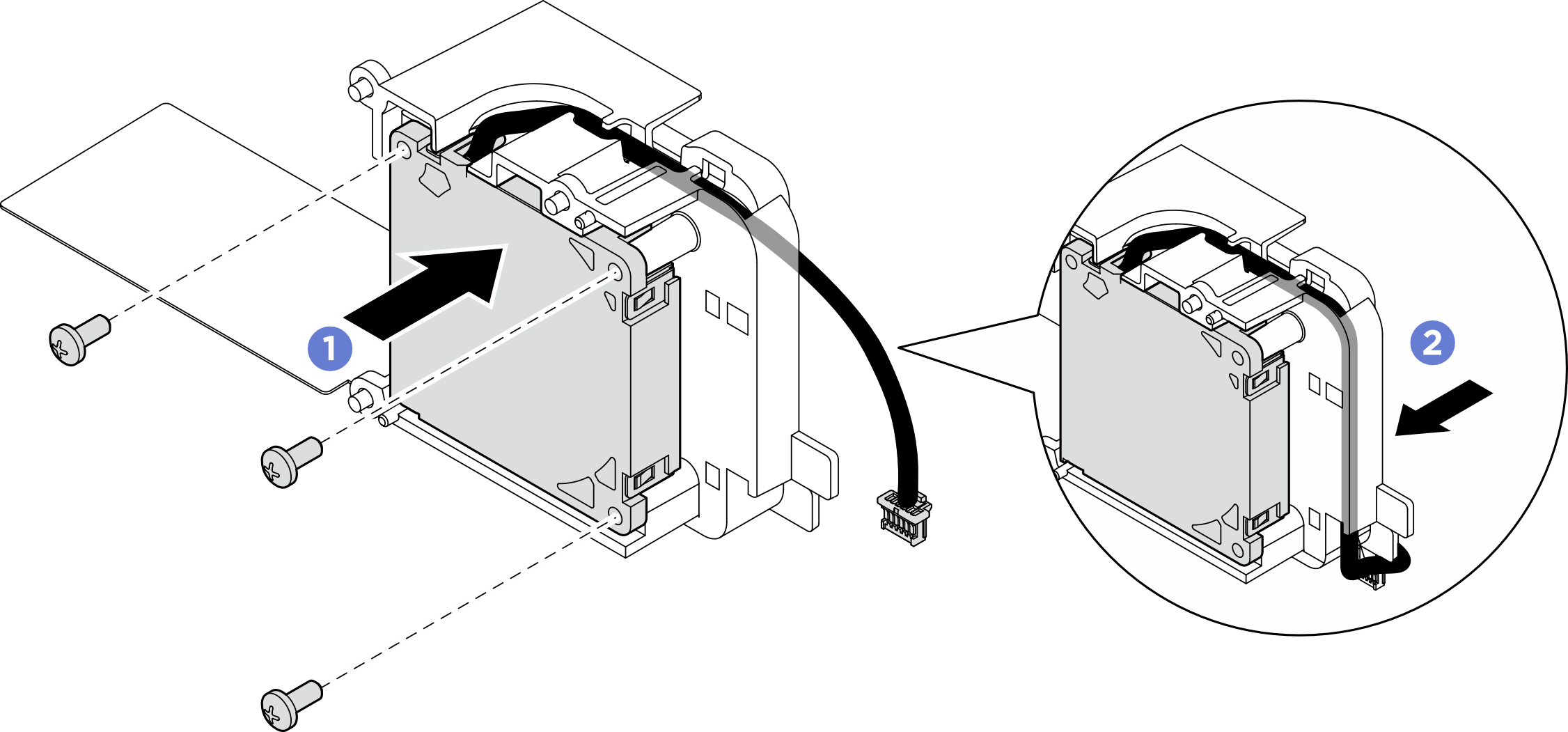

    圖 1. 安裝風扇 5

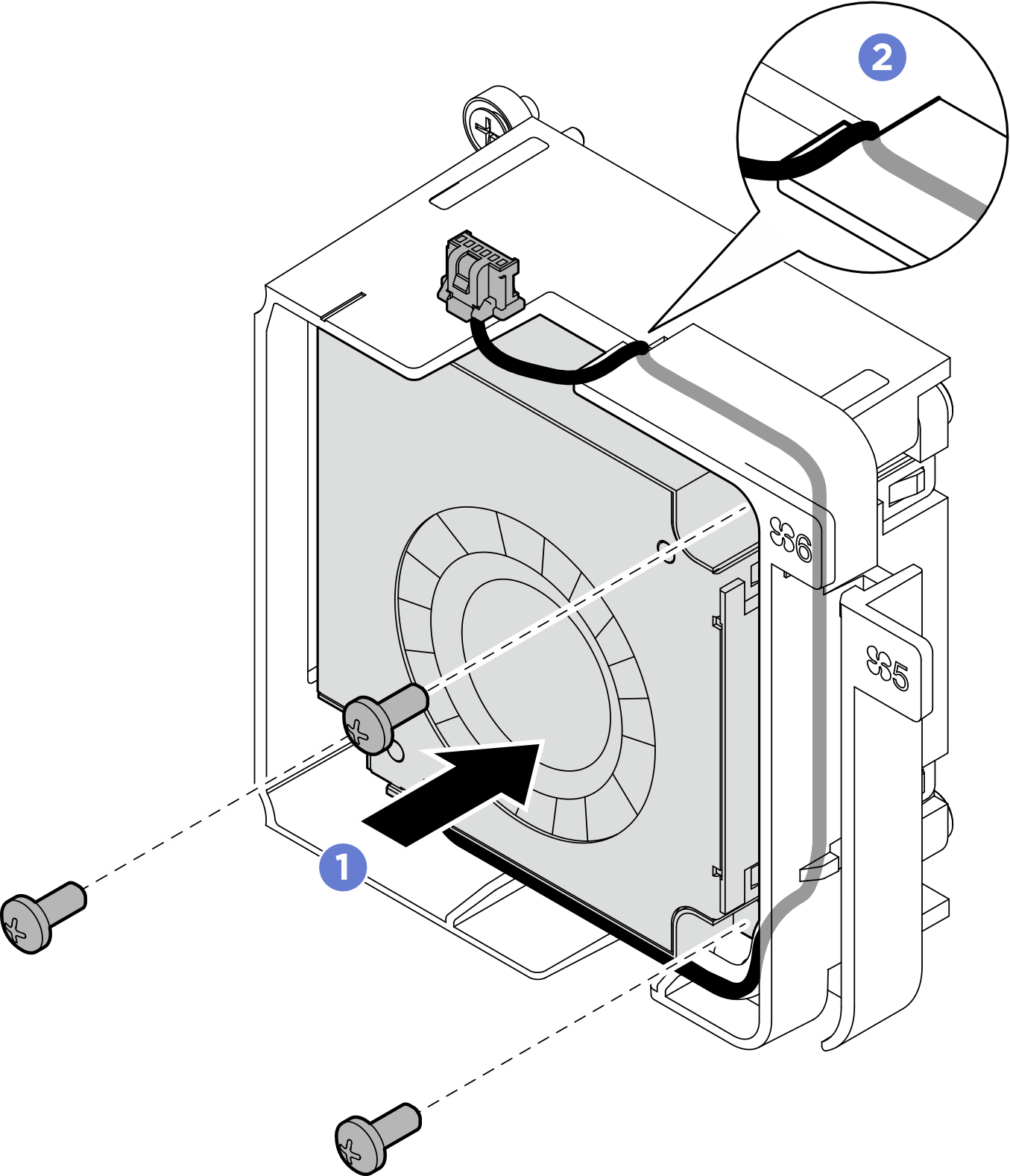

    圖 2. 安裝風扇 6

在您完成之後

  1. 將擴充套件風扇模組安裝到擴充套件。請參閱安裝擴充套件風扇模組
