Lüftermodul des Erweiterungssatzes zusammenfügen
Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul des Erweiterungssatzes zusammenzubauen.
Zu dieser Aufgabe
Anmerkung
Das Lüftermodul des Erweiterungssatzes wird nur in einem Ethernet-Adapter-Erweiterungssatz unterstützt.
S002
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Vorgehensweise
Installieren Sie die Lüfter an der Lüfterhalterung.
Installieren Sie Lüfter 6.
Richten Sie die Schraubenlöcher des Lüfters an der Lüfterhalterung aus. Ziehen Sie dann die drei Schrauben an, um den Lüfter zu befestigen.
Führen Sie das Netzkabel des Lüfters durch die Aussparung an der Lüfterhalterung.
Wichtig
Achten Sie bei der Installation von Lüfter 6 darauf, dass das Netzkabel des Lüfters wie dargestellt am Ende der Aussparung befestigt ist. Andernfalls könnte das Kabel aus der Lüfterhalterung rutschen und beschädigt werden.

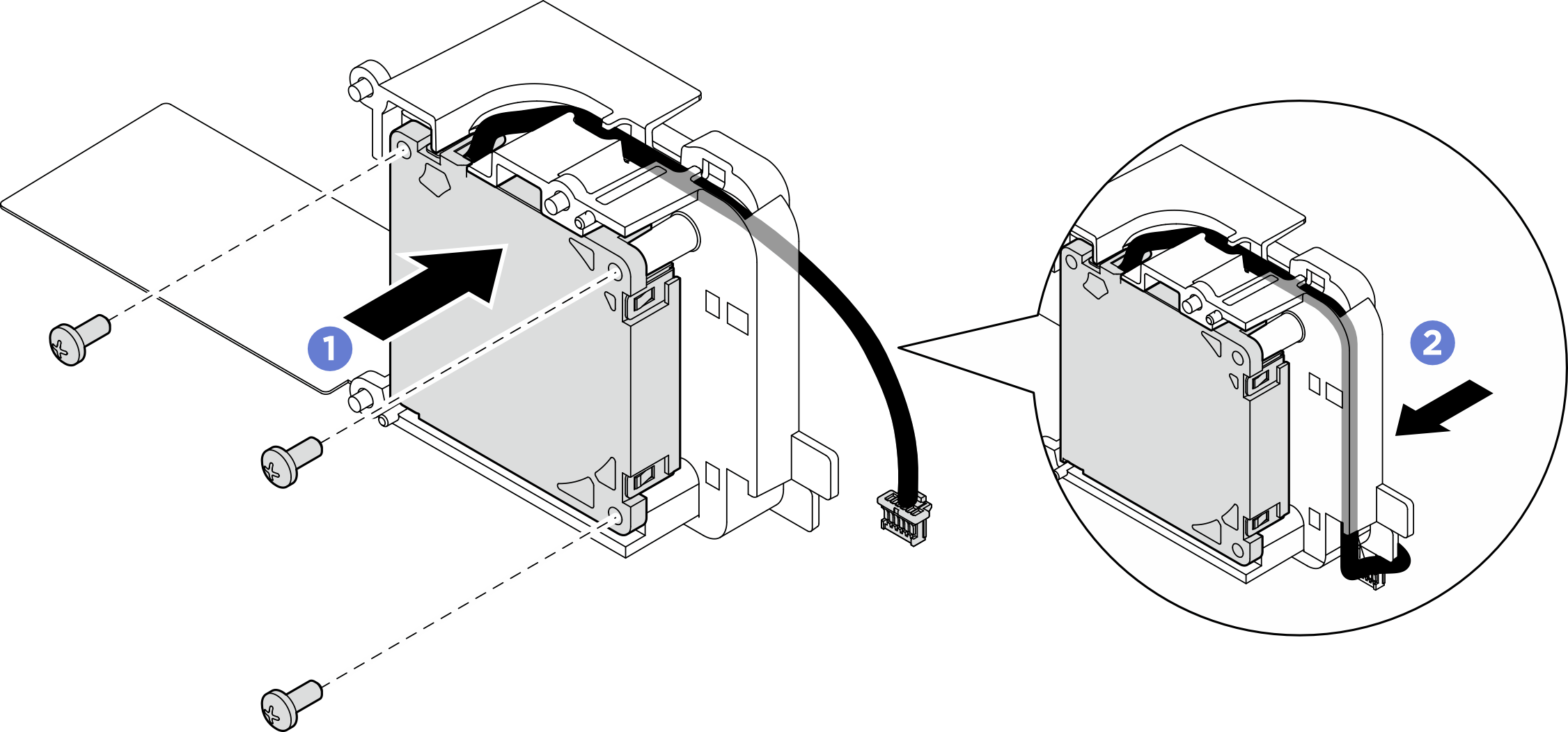

Abbildung 1. Installieren des inneren Lüfters
Installieren Sie Lüfter 5.
- Richten Sie die Schraubenlöcher des Lüfters an der Lüfterhalterung aus. Ziehen Sie dann die drei Schrauben an, um den Lüfter zu befestigen.
- Führen Sie das Netzkabel des Lüfters durch die Aussparung an der Lüfterhalterung.

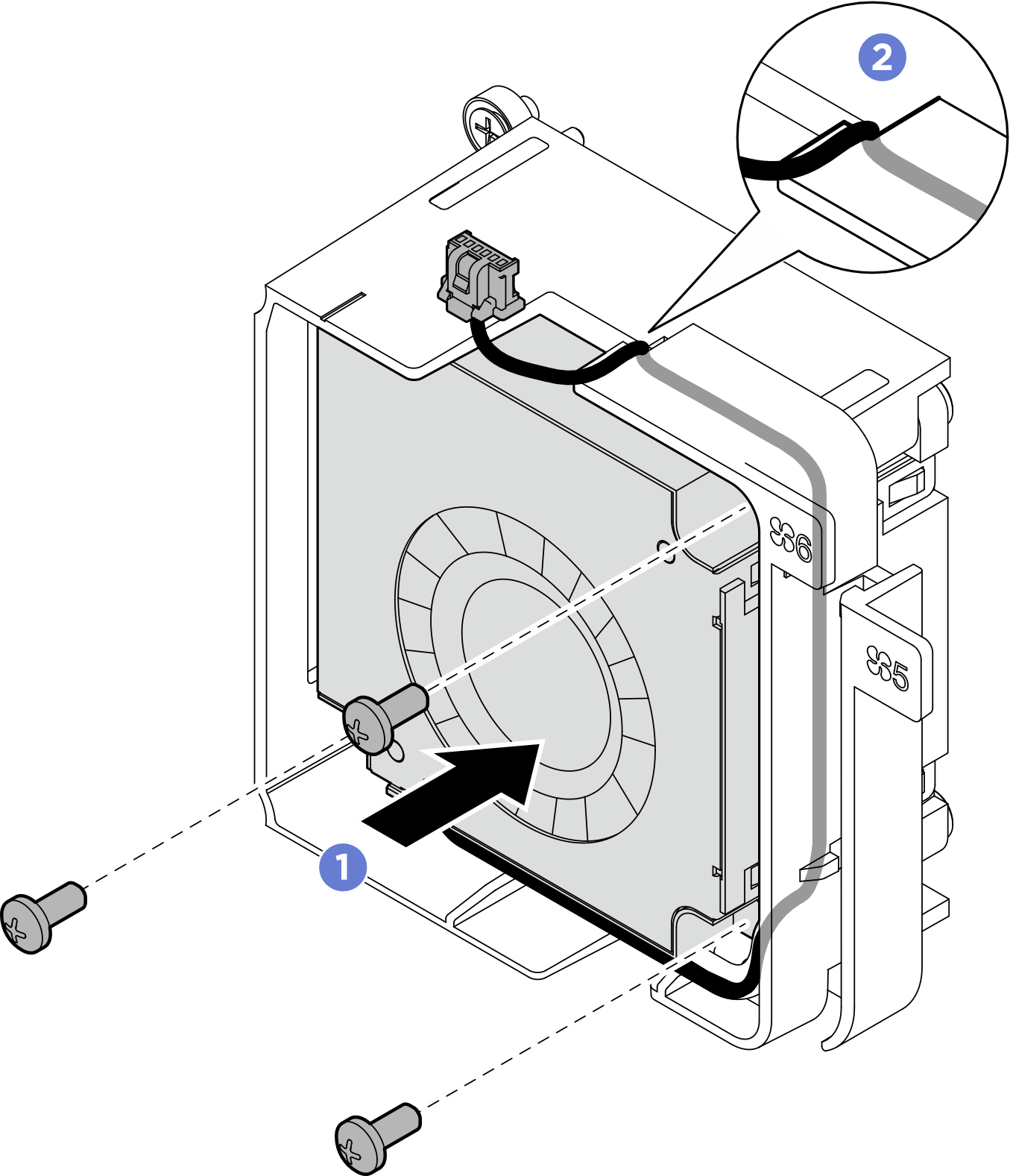

Abbildung 2. Installieren von Lüfter 5
Nach dieser Aufgabe
- Installieren Sie das Lüftermodul des Erweiterungssatzes am Erweiterungssatz. Siehe Lüftermodul des Erweiterungssatzes installieren
