Lüftermodul des Erweiterungssatzes installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul zu installieren.

Zu dieser Aufgabe

Anmerkung

Dieser Abschnitt gilt nur für den Erweiterungssatz, der mit einem Ethernet-Adapter installiert ist.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

1. Schließen Sie das Lüfternetzkabel an die PCIe-Adapterkarte an. Stellen Sie sicher, dass Sie zuerst das Stromkabel 5 des Lüfters mit dem Anschluss verbinden. Weitere Informationen finden Sie unter Interne Kabelführung.
2. Installieren Sie das Lüftermodul.
   1. Richten Sie das Lüftermodul an den Schraubenlöchern am Erweiterungssatz aus.
   2. Ziehen Sie die drei Schrauben fest, um das Lüftermodul am Erweiterungssatz zu befestigen.

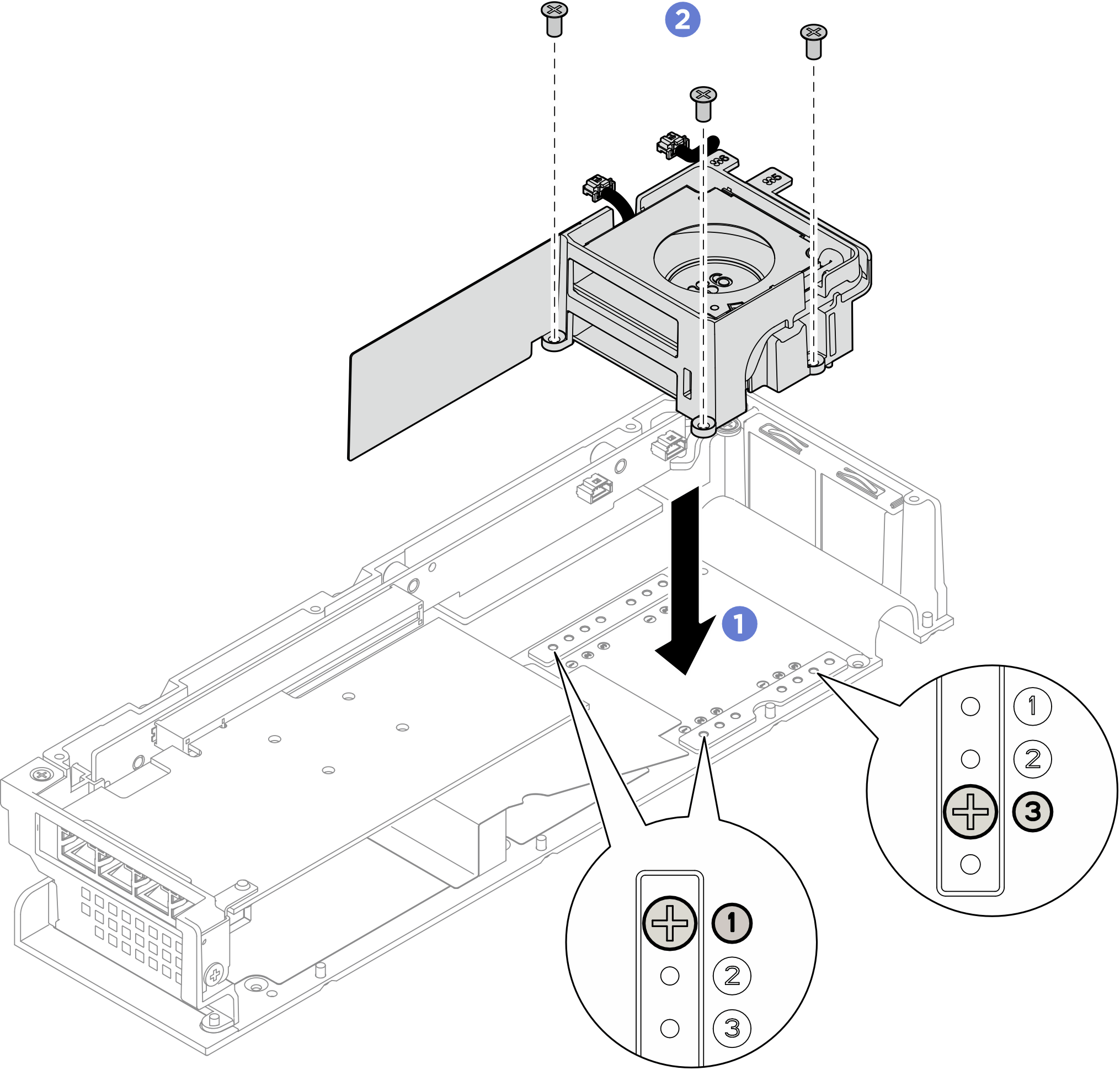

      Abbildung 1. Installieren des Lüftermoduls
