Lüftermodul des Erweiterungssatzes zerlegen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul zu zerlegen.

Zu dieser Aufgabe

Anmerkung

Dieser Abschnitt gilt nur für den Erweiterungssatz, der mit einem Ethernet-Adapter installiert ist.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Erweiterungssatz aus dem Knoten. Siehe Erweiterungssatz entfernen.
   2. Entfernen Sie die obere Abdeckung der Erweiterung. Siehe Obere Abdeckung der Erweiterung entfernen.
   3. Entfernen Sie das Lüftermodul des Erweiterungssatzes. Siehe Lüftermodul des Erweiterungssatzes entfernen.
2. Zerlegen Sie das Lüftermodul.

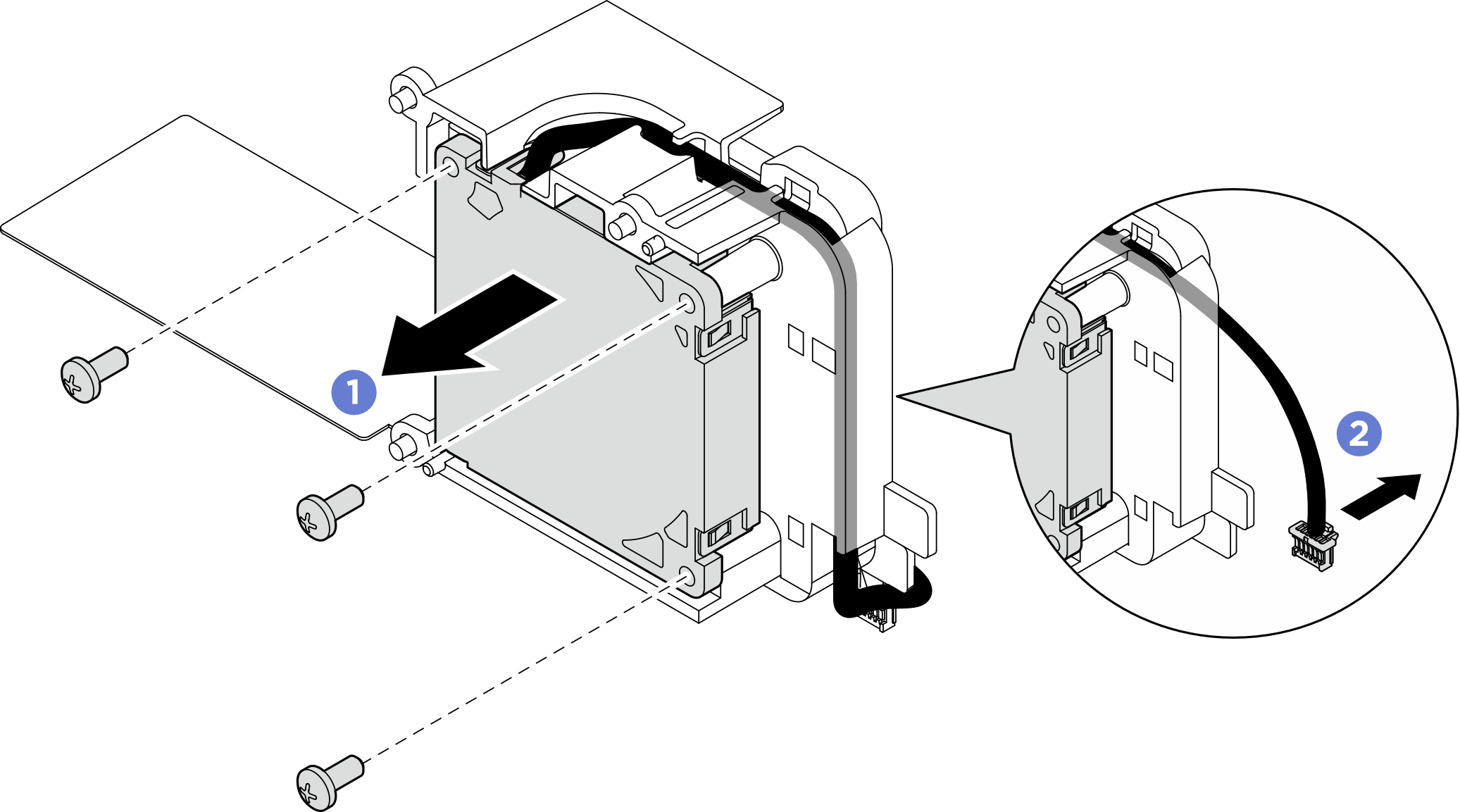

   Entfernen Sie den Lüfter 5 aus der Lüfterhalterung.

   1. Entfernen Sie die drei Schrauben, mit denen der Lüfter befestigt ist. Nehmen Sie dann den Lüfter aus der Lüfterhalterung.
   2. Lösen Sie das Netzkabel des Lüfters aus den Aussparungen an der Lüfterhalterung.
      Abbildung 1. Entfernen von Lüfter 5

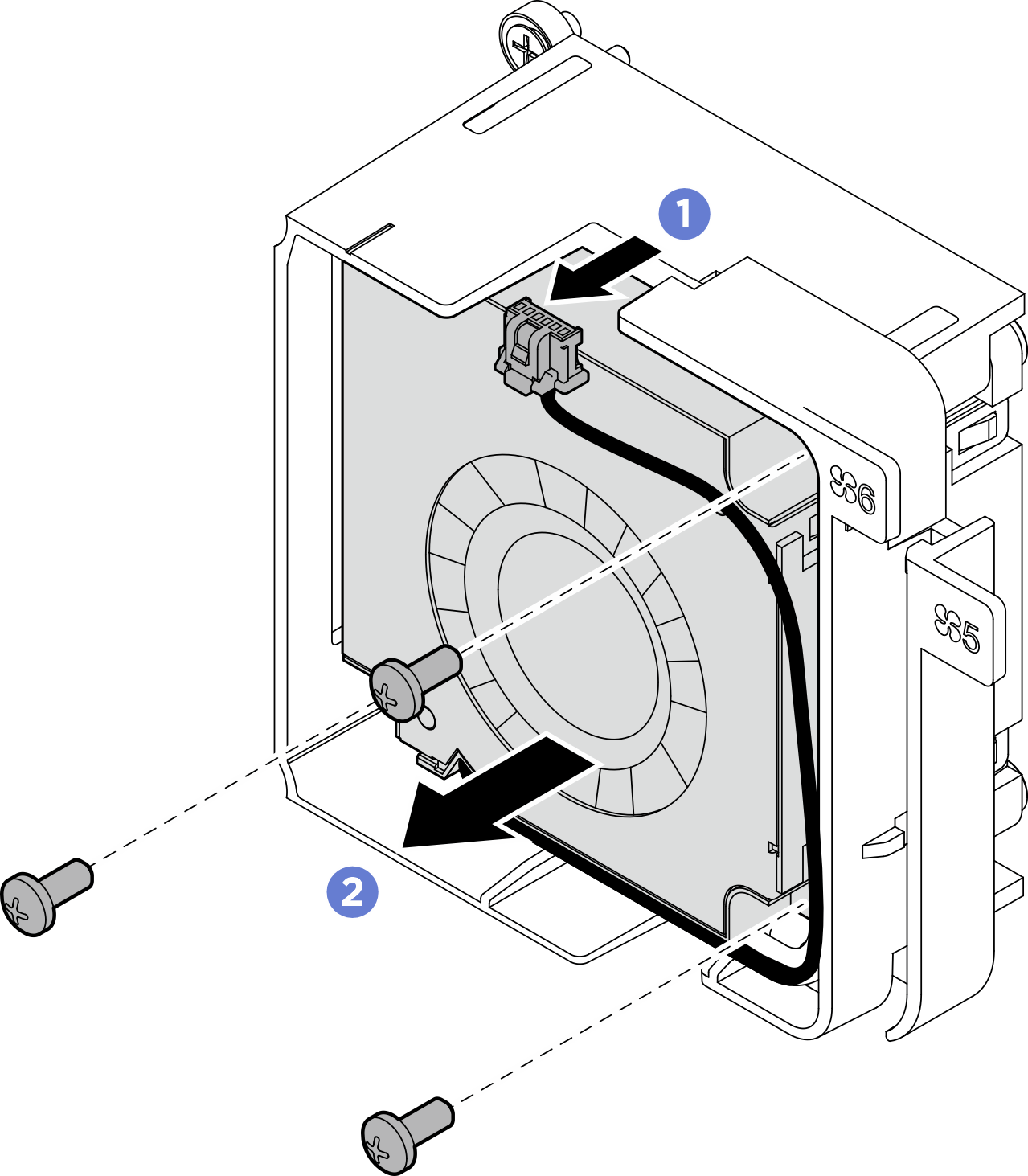

   Entfernen Sie den Lüfter 6 aus der Lüfterhalterung.

   1. Lösen Sie das Netzkabel des Lüfters aus den Aussparungen an der Lüfterhalterung.
   2. Entfernen Sie die drei Schrauben, mit denen der Lüfter befestigt ist. Nehmen Sie dann den Lüfter aus der Lüfterhalterung.
      Abbildung 2. Entfernen von Lüfter 6
