拆卸擴充套件風扇模組

請依照本節中的指示拆卸擴充套件風扇模組。

關於此作業

註

擴充套件風扇模組僅在乙太網路配接卡擴充套件中受支援。

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

程序

1. 為此作業做好準備。
   1. 從節點卸下擴充套件。請參閱卸下擴充套件。
   2. 卸下擴充套件上蓋。請參閱卸下擴充套件上蓋。
   3. 卸下擴充套件風扇模組。請參閱卸下擴充套件風扇模組。
2. 拆卸風扇模組。

   從風扇固定器卸下風扇 5。

   1. 卸下固定風扇的三個螺絲；然後，將風扇從風扇固定器中取出。
   2. 從風扇固定器鬆開風扇電源線。
      圖 1. 卸下風扇 5



   從風扇固定器卸下風扇 6。

   1. 從風扇固定器鬆開風扇電源線。
   2. 卸下固定風扇的三個螺絲；然後，將風扇從風扇固定器中取出。

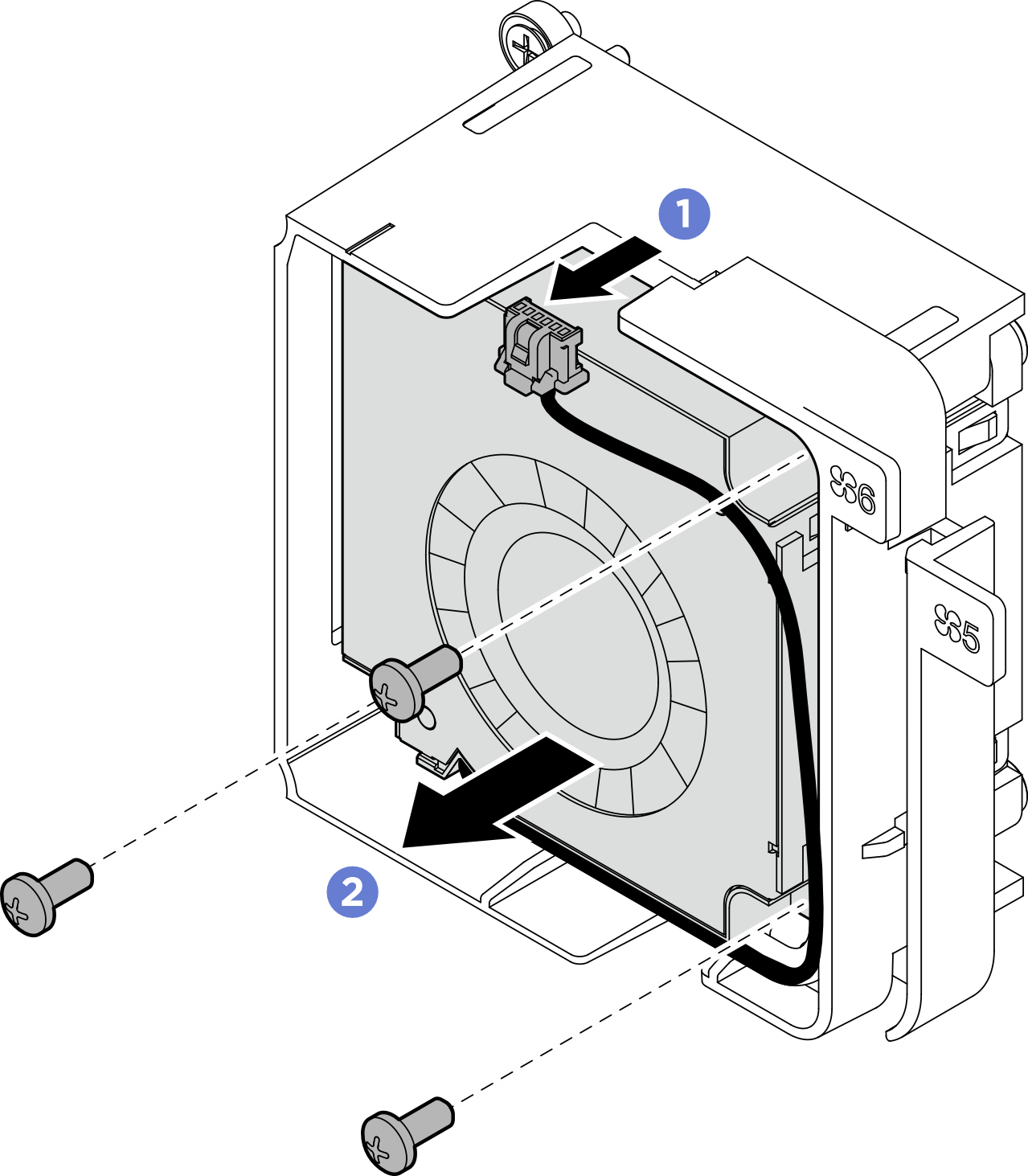

      圖 2. 卸下風扇 6
