Desmontar um módulo do ventilador do kit de expansão

Siga as instruções nesta seção para desmontar um módulo do ventilador do kit de expansão.

Sobre esta tarefa

Nota

O módulo do ventilador do kit de expansão é suportado apenas em um kit de expansão do adaptador Ethernet.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova o kit de expansão do nó. Consulte Remover o kit de expansão.
   2. Remova a tampa superior do kit de expansão. Consulte Remover a tampa superior do kit de expansão.
   3. Remova o módulo do ventilador do kit de expansão. Consulte Remover um módulo do ventilador do kit de expansão.
2. Desmonte o módulo do ventilador.

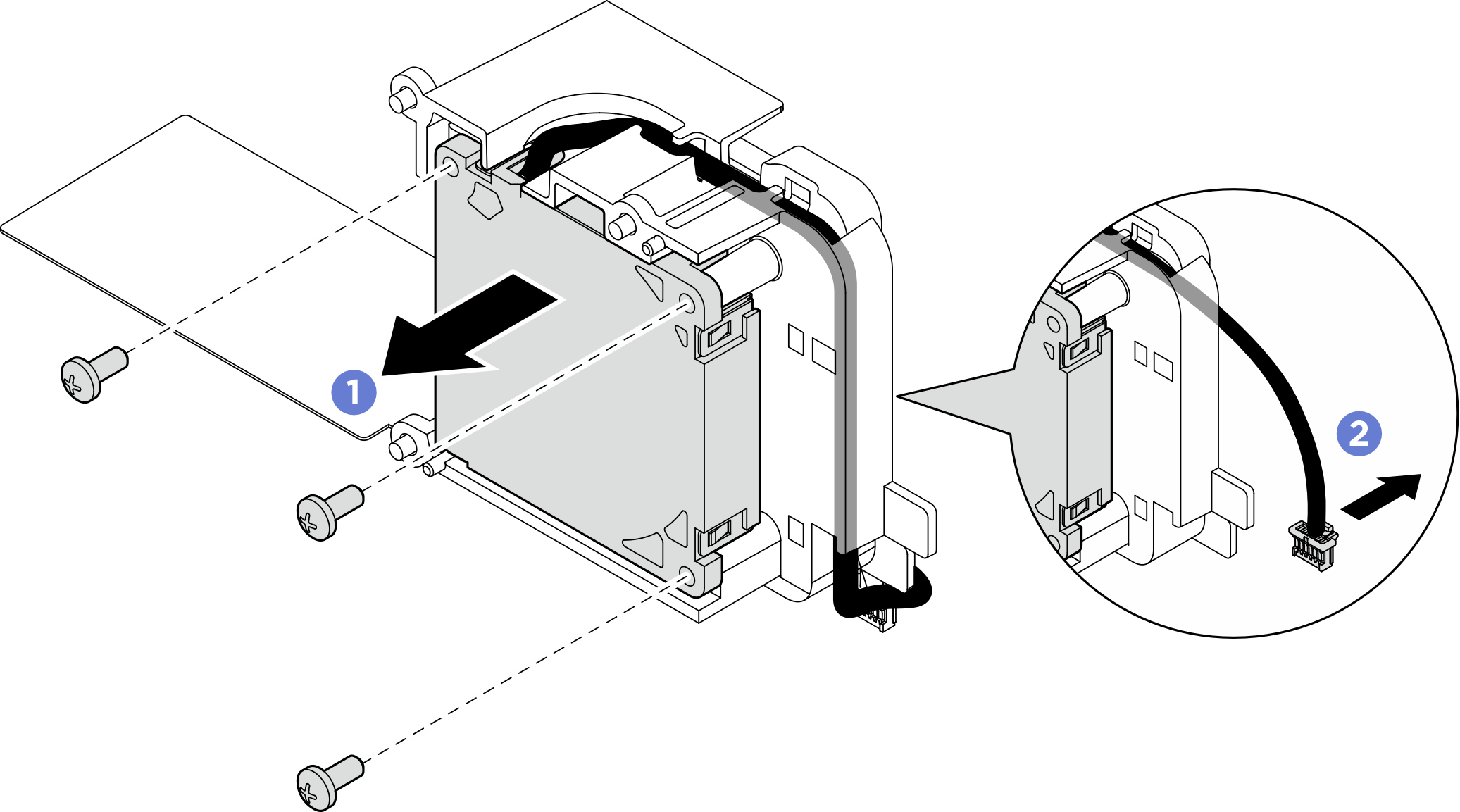

   Remova o ventilador 5 do suporte do ventilador.

   1. Remova os três parafusos que prendem o ventilador, em seguida, remova o ventilador do suporte do ventilador.
   2. Libere o cabo de alimentação do ventilador do suporte do ventilador.
      Figura 1. Removendo o ventilador 5

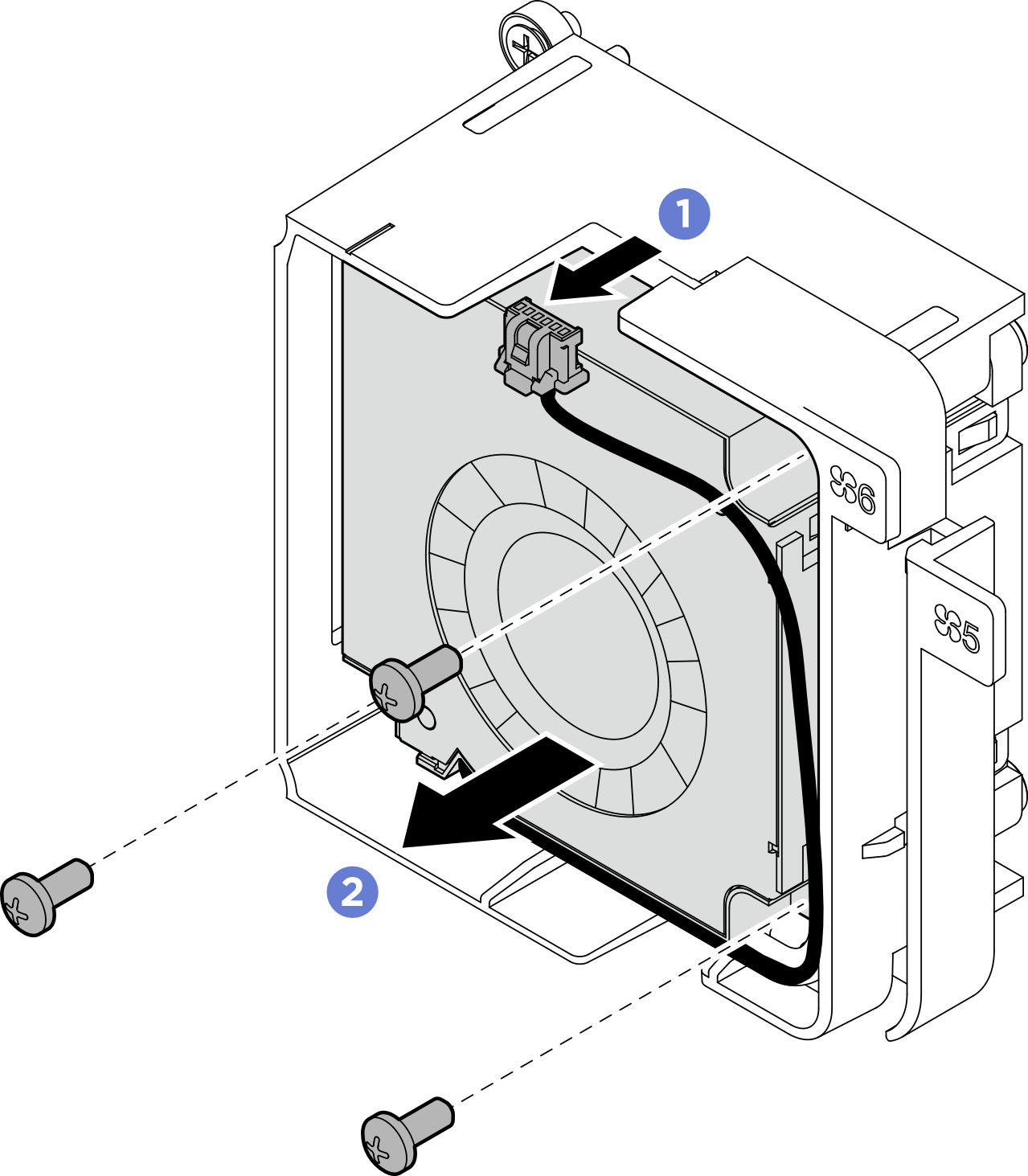

   Remova o ventilador 6 do suporte do ventilador.

   1. Libere o cabo de alimentação do ventilador do suporte do ventilador.
   2. Remova os três parafusos que prendem o ventilador, em seguida, remova o ventilador do suporte do ventilador.
      Figura 2. Removendo o ventilador 6
