Montar um módulo do ventilador do kit de expansão
Siga as instruções nesta seção para montar um módulo do ventilador do kit de expansão.
Sobre esta tarefa
Nota
O módulo do ventilador do kit de expansão é suportado apenas em um kit de expansão do adaptador Ethernet.
S002
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Procedimento
Instale os ventiladores no suporte do ventilador.
Instale o ventilador 6.
Alinhe os orifícios dos parafusos no ventilador com o respectivo suporte; em seguida, aperte os três parafusos para prender o ventilador.
Direcione o cabo de energia do ventilador pelo slot pré-cortado no suporte do ventilador.
Importante
Ao instalar o ventilador 6, verifique se o cabo de energia do ventilador está fixado na extremidade do slot pré-cortado, conforme ilustrado. Caso contrário, o cabo poderá deslizar para fora do suporte do ventilador e ser danificado.

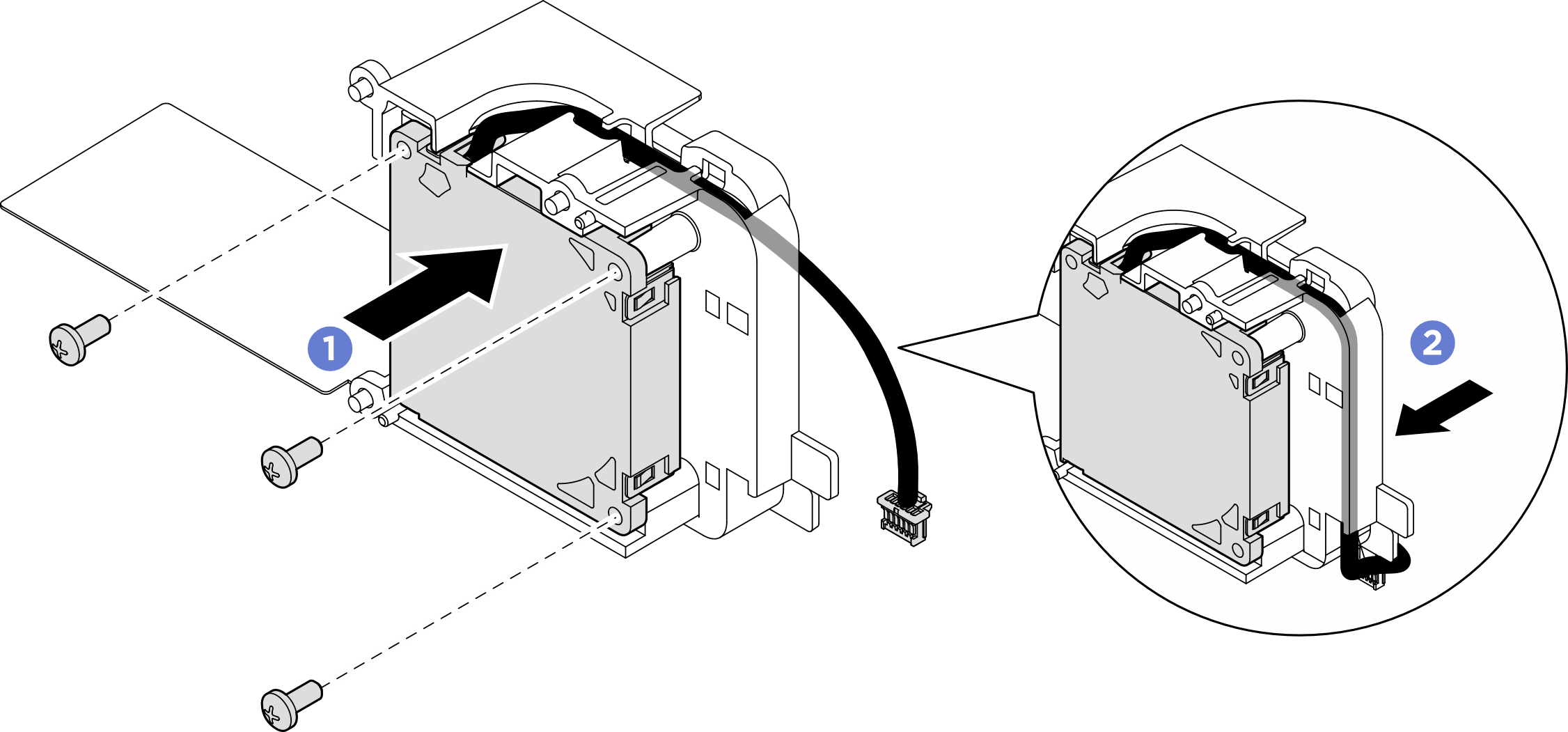

Figura 1. Instalando o ventilador interno
Instale o ventilador 5.
- Alinhe os orifícios dos parafusos no ventilador com o respectivo suporte; em seguida, aperte os três parafusos para prender o ventilador.
- Direcione o cabo de energia do ventilador pelo slot pré-cortado no suporte do ventilador.

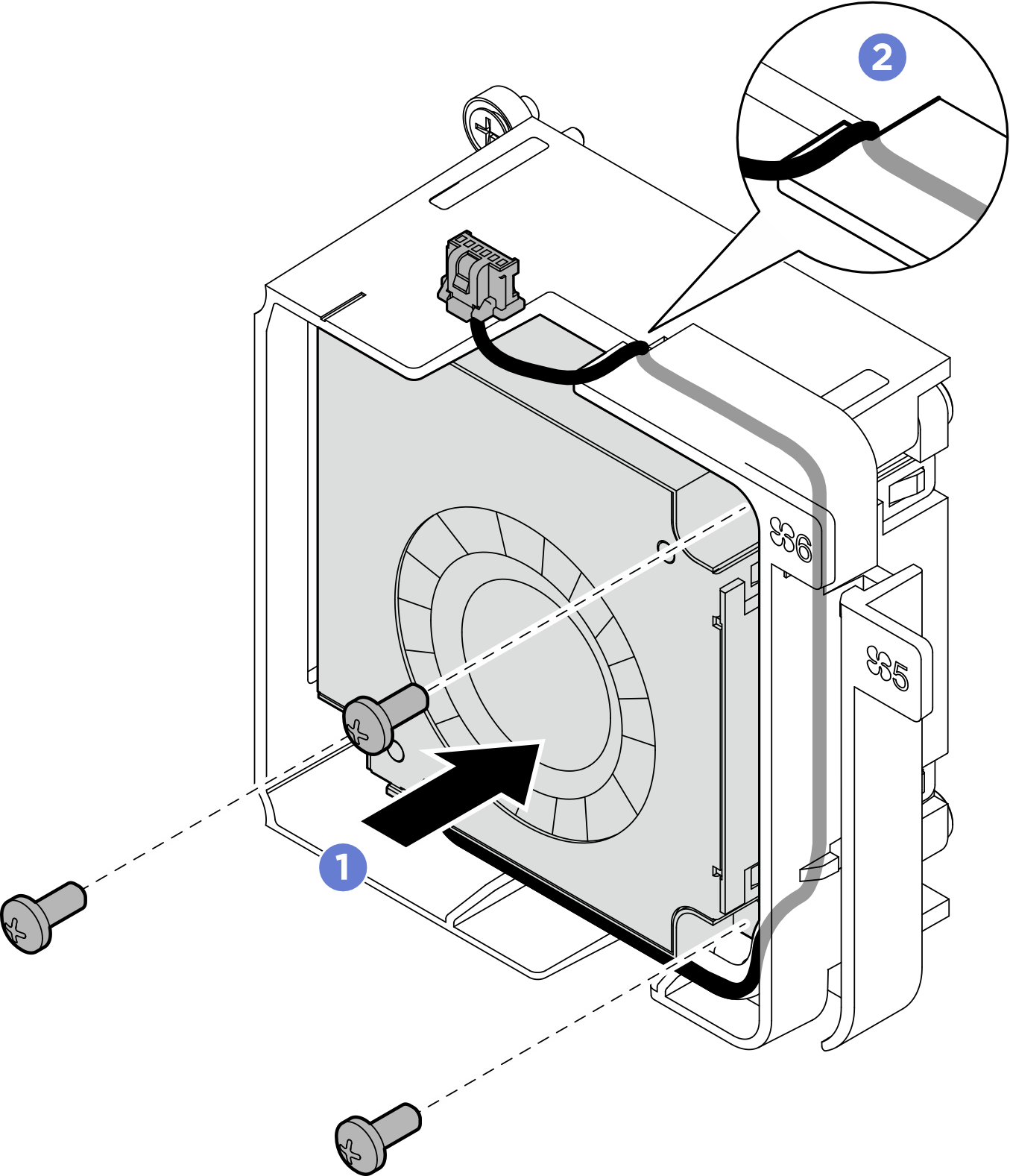

Figura 2. Instalando o ventilador 5
Depois de concluir
- Instale o módulo do ventilador do kit de expansão nele. Consulte Instalar um módulo do ventilador do kit de expansão
