组装扩展套件风扇模块

按照本节中的说明组装扩展套件风扇模块。

关于本任务

注
扩展套件风扇模块仅支持在以太网适配器扩展套件中使用。
S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

将风扇安装到风扇支架上。

安装风扇 6。

  1. 将风扇上的螺钉孔与风扇支架对齐；然后，拧紧三颗螺钉以固定风扇。
  2. 将风扇电源线穿过风扇支架上的预开槽口。
重要
安装风扇 6 时，请确保如图所示将风扇电源线固定在预开槽口的末端。否则，线缆可能会从风扇支架滑出并损坏。

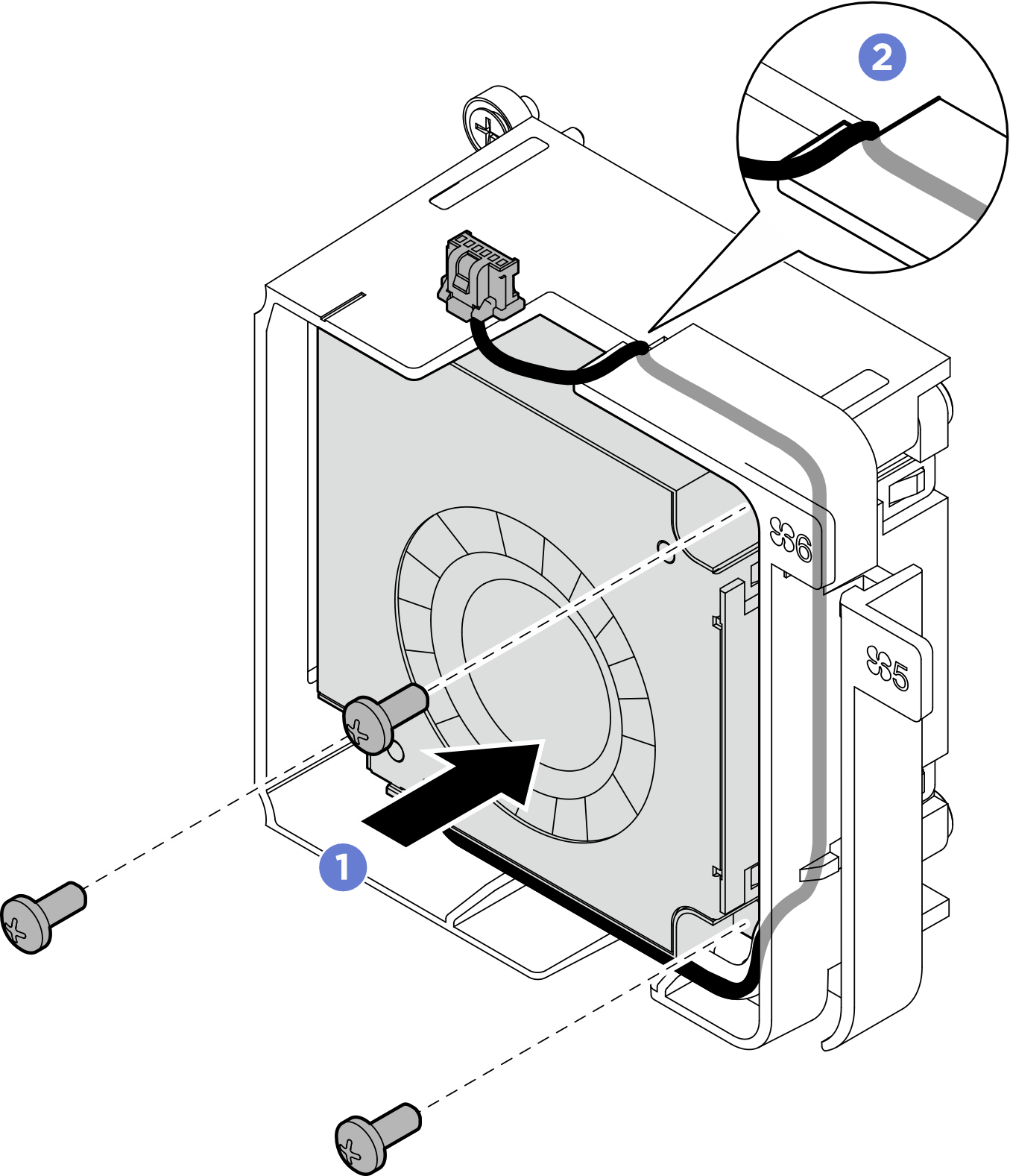

图 1. 安装内侧风扇

安装风扇 5。

  1. 将风扇上的螺钉孔与风扇支架对齐；然后，拧紧三颗螺钉以固定风扇。
  2. 将风扇电源线穿过风扇支架上的预开槽口。

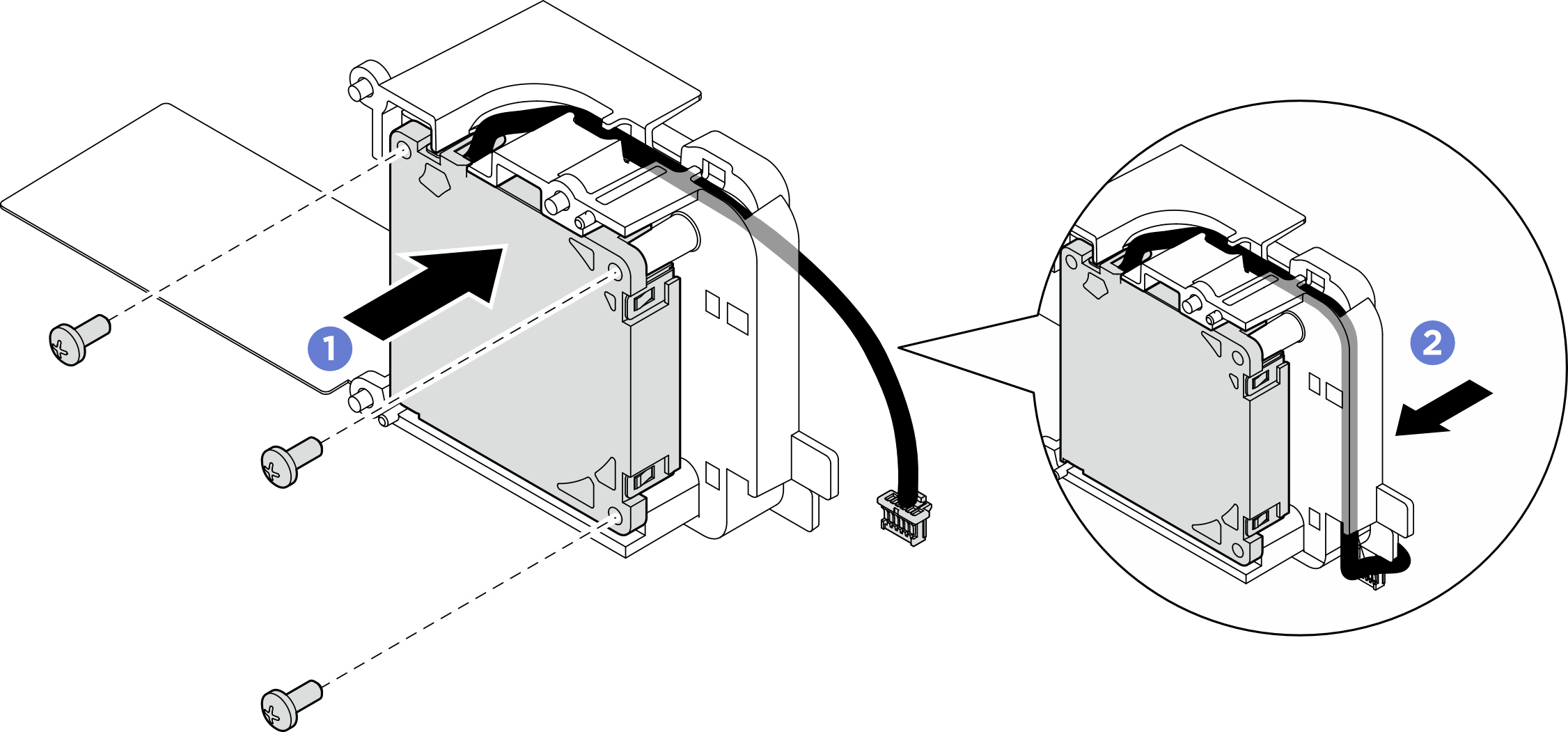

图 2. 安装风扇 5

完成之后

  1. 将扩展套件风扇模块安装到扩展套件中。请参阅安装扩展套件风扇模块
