拡張キット・ファン・モジュールの組み立て
ファン・モジュールを組み立てるには、このセクションの説明に従ってください。
このタスクについて
注
このセクションは、イーサネット・アダプターと一緒にインストールされる拡張キットにのみ適用されます。
S002
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。
手順
ファンをファン・ホルダーに取り付けます。
ファンのねじ穴をファン・スロットに合わせて、3 本のねじを締めてファンを固定します。
ファン電源ケーブルを、ファン・ホルダーの事前にカットされたスロットを通して配線します。重要- ファン 6 の場合、図のようにファン電源ケーブルが事前にカットされたスロットの端に固定されていることを確認します。そうしないと、ケーブルがファン・ホルダーから滑り出し、ケーブルが損傷する可能性があります。
- ファンの取り付け方向は、ファンの番号によって異なります。ファンの方向については、次の図を参照してください。

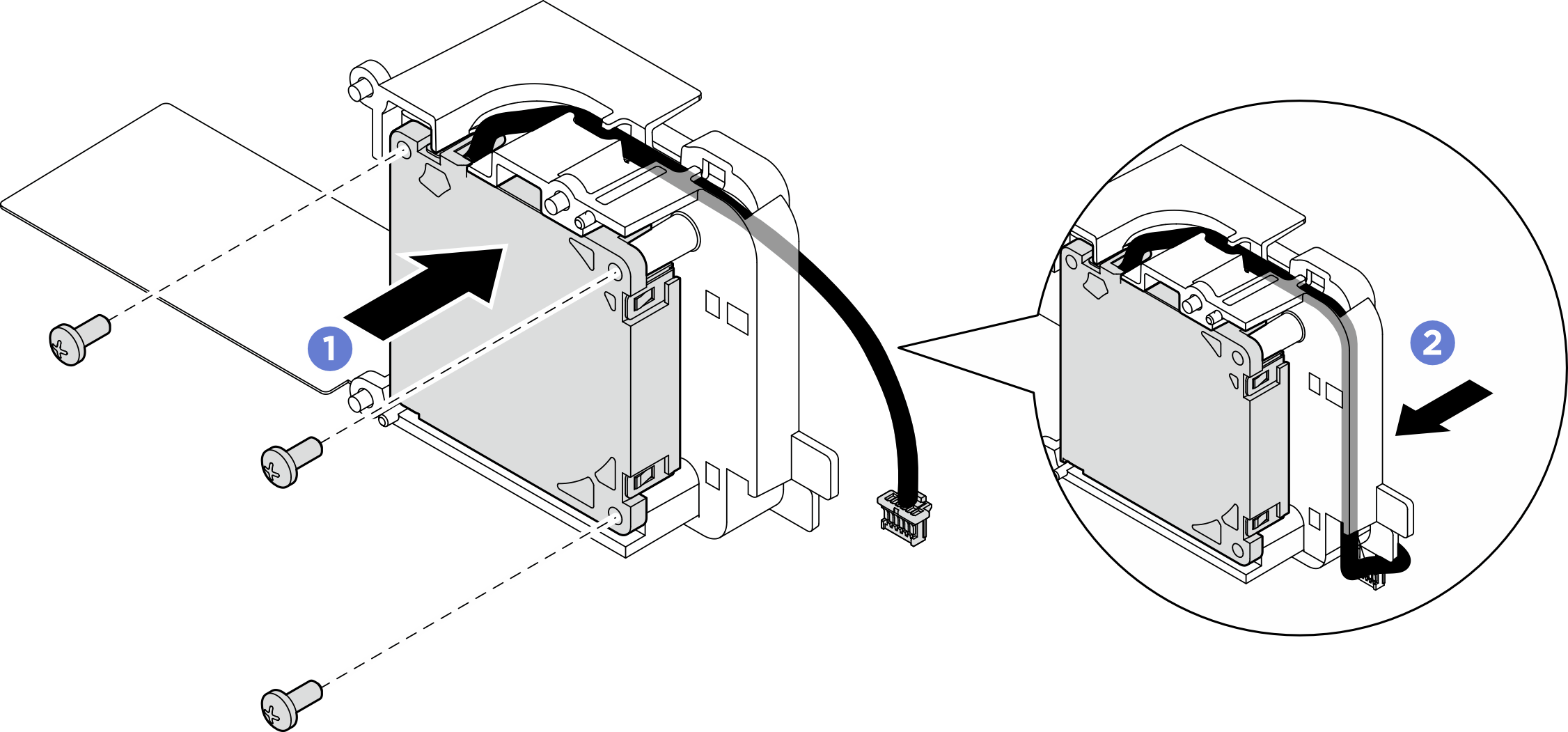

図 1. ファン 5 の取り付け

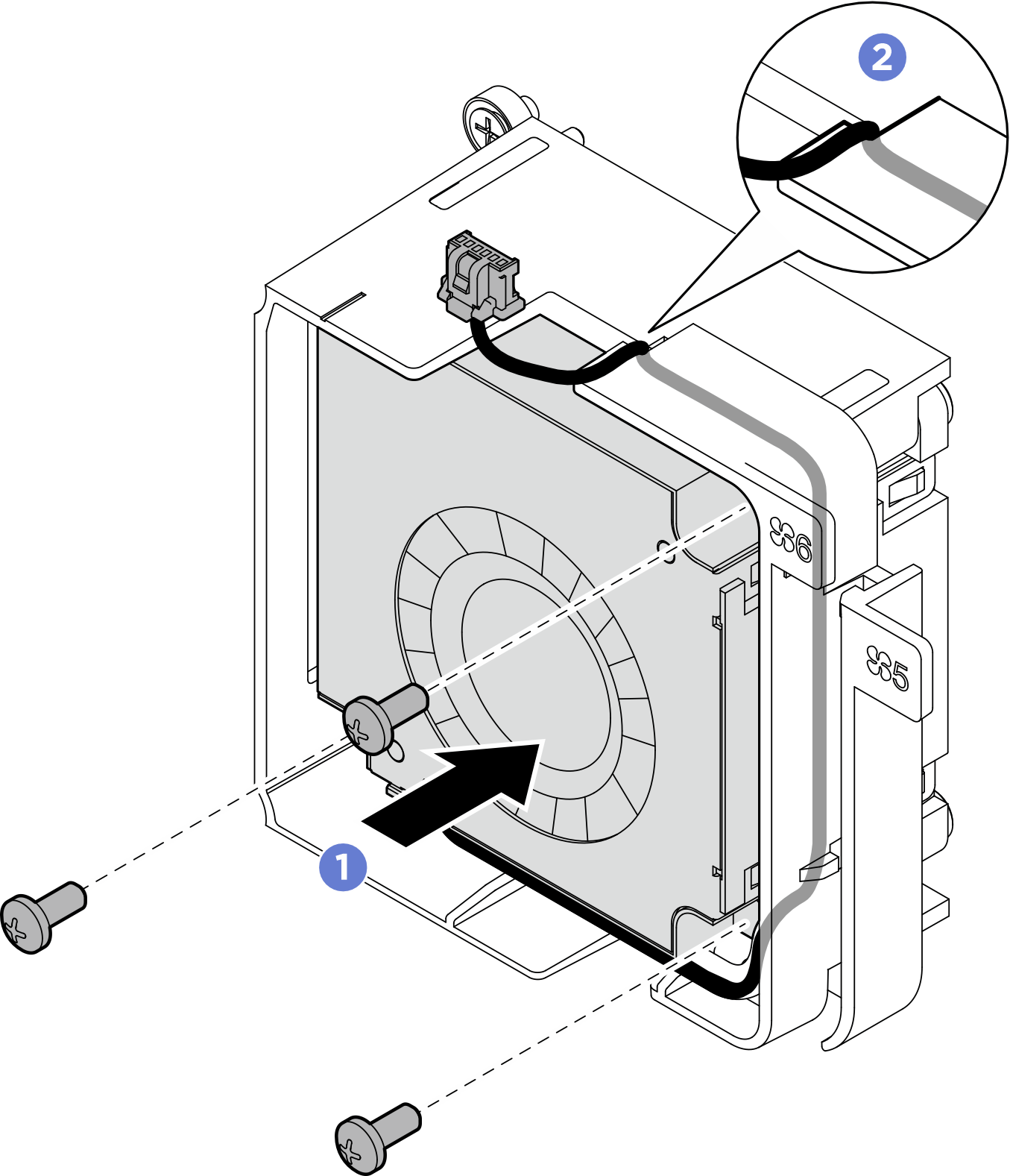

図 2. ファン 6 の取り付け
完了したら
- 拡張キット・ファン・モジュールを拡張キットに取り付けます。拡張キット・ファン・モジュールの取り付けを参照してください
