Сборка модуля вентилятора комплекта расширения
В этом разделе приведены инструкции по сборке модуля вентилятора комплекта расширения.
Об этой задаче
Прим.
Модуль вентилятора комплекта расширения поддерживается только в комплекте расширения адаптера Ethernet.
S002
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Процедура
Установите вентиляторы в держатель вентилятора.
Установите вентилятор 6.
Совместите отверстия для винтов на вентиляторе с держателем вентилятора, затем затяните три винта, чтобы зафиксировать вентилятор.
Проложите кабель питания вентилятора через предварительно вырезанный паз на держателе вентилятора.
Важное замечание
При установке вентилятора 6 убедитесь, что кабель питания вентилятора закреплен в конце предварительно вырезанного паза, как показано на рисунке. В противном случае кабель может выскользнуть из держателя вентилятора и быть поврежден.

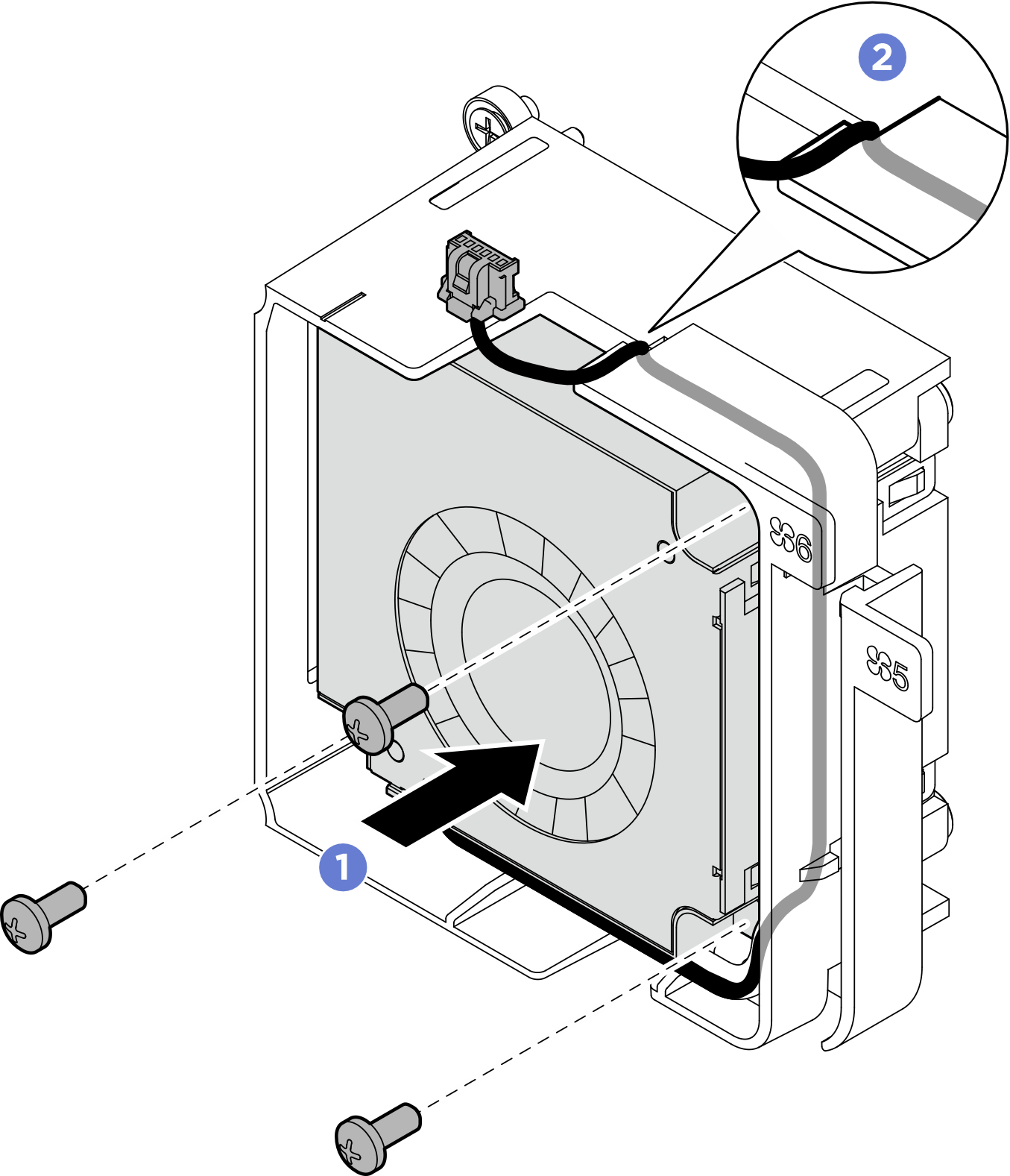

Рис. 1. Установка внутреннего вентилятора
Установите вентилятор 5.
- Совместите отверстия для винтов на вентиляторе с держателем вентилятора, затем затяните три винта, чтобы зафиксировать вентилятор.
- Проложите кабель питания вентилятора через предварительно вырезанный паз на держателе вентилятора.

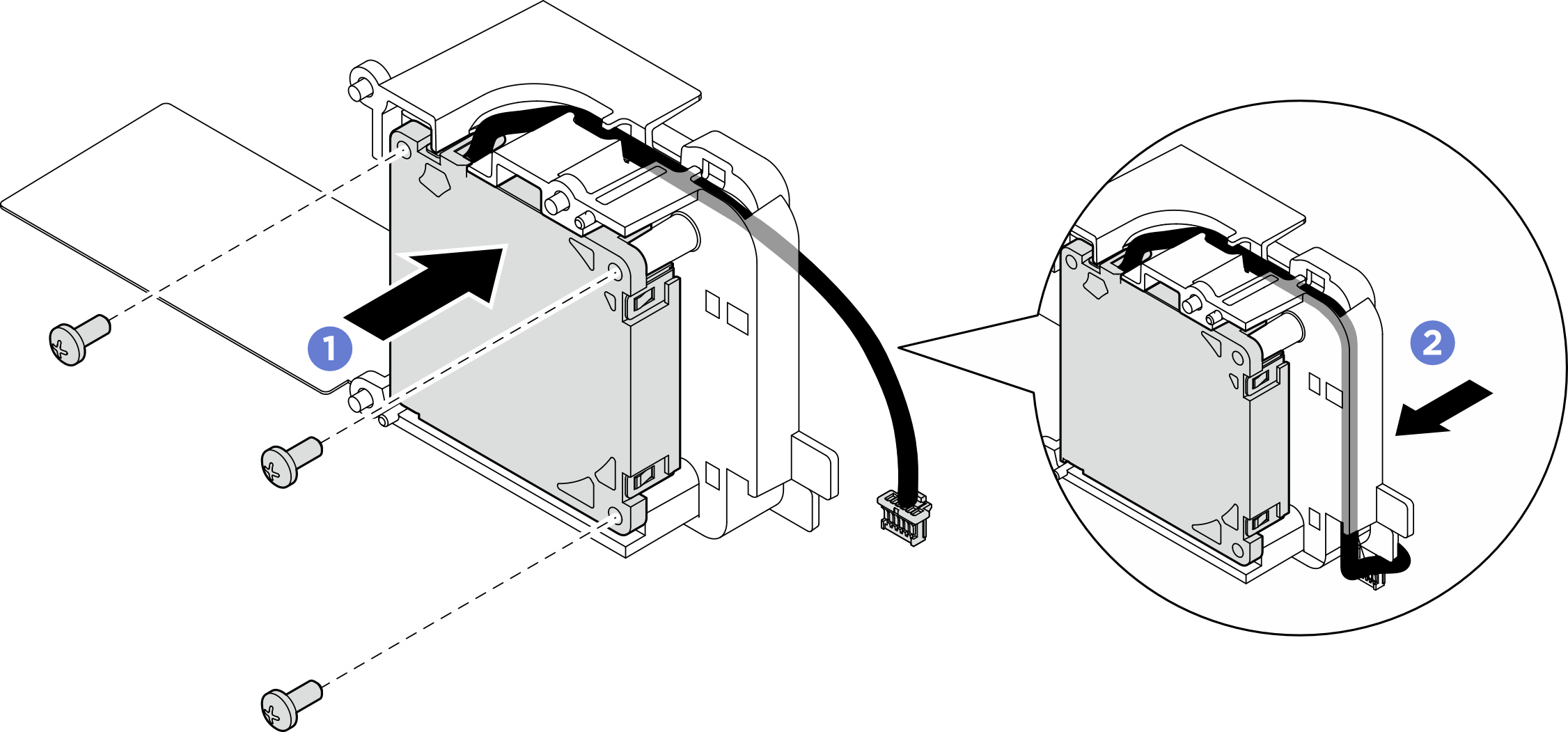

Рис. 2. Установка вентилятора 5
После завершения
- Установите модуль вентилятора комплекта расширения в комплект расширения. См. раздел Установка модуля вентилятора комплекта расширения
