ประกอบโมดูลพัดลมชุดขยาย
ทำตามคำแนะนำในส่วนนี้เพื่อประกอบชิ้นส่วนโมดูลพัดลม
เกี่ยวกับงานนี้
หมายเหตุ
ส่วนนี้ใช้กับชุดขยายที่ติดตั้งอะแดปเตอร์อีเทอร์เน็ตเท่านั้น
S002
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน
ติดตั้งพัดลมเข้ากับตัวยึดพัดลม
จัดตำแหน่งของรูสกรูบนพัดลมให้ตรงกับช่องเสียบพัดลม จากนั้นให้ทำการขันสกรูสามตัวให้แน่นเพื่อยึดพัดลม
เดินสายไฟพัดลมผ่านช่องเสียบพรีคัตบนตัวยึดพัดลมสำคัญ- สำหรับพัดลม 6 โปรดตรวจสอบให้แน่ใจว่าได้ยึดสายไฟพัดลมไว้ที่ส่วนท้ายของช่องเสียบพรีคัตตามภาพประกอบแล้ว ไม่ฉะนั้น สายอาจเลื่อนออกจากตัวยึดพัดลม และอาจทำให้สายเสียหายได้
- ทิศทางการติดตั้งพัดลมจะแตกต่างกันขึ้นอยู่กับการกำหนดหมายเลขของพัดลม โปรดดูภาพประกอบต่อไปนี้สำหรับทิศทางพัดลม

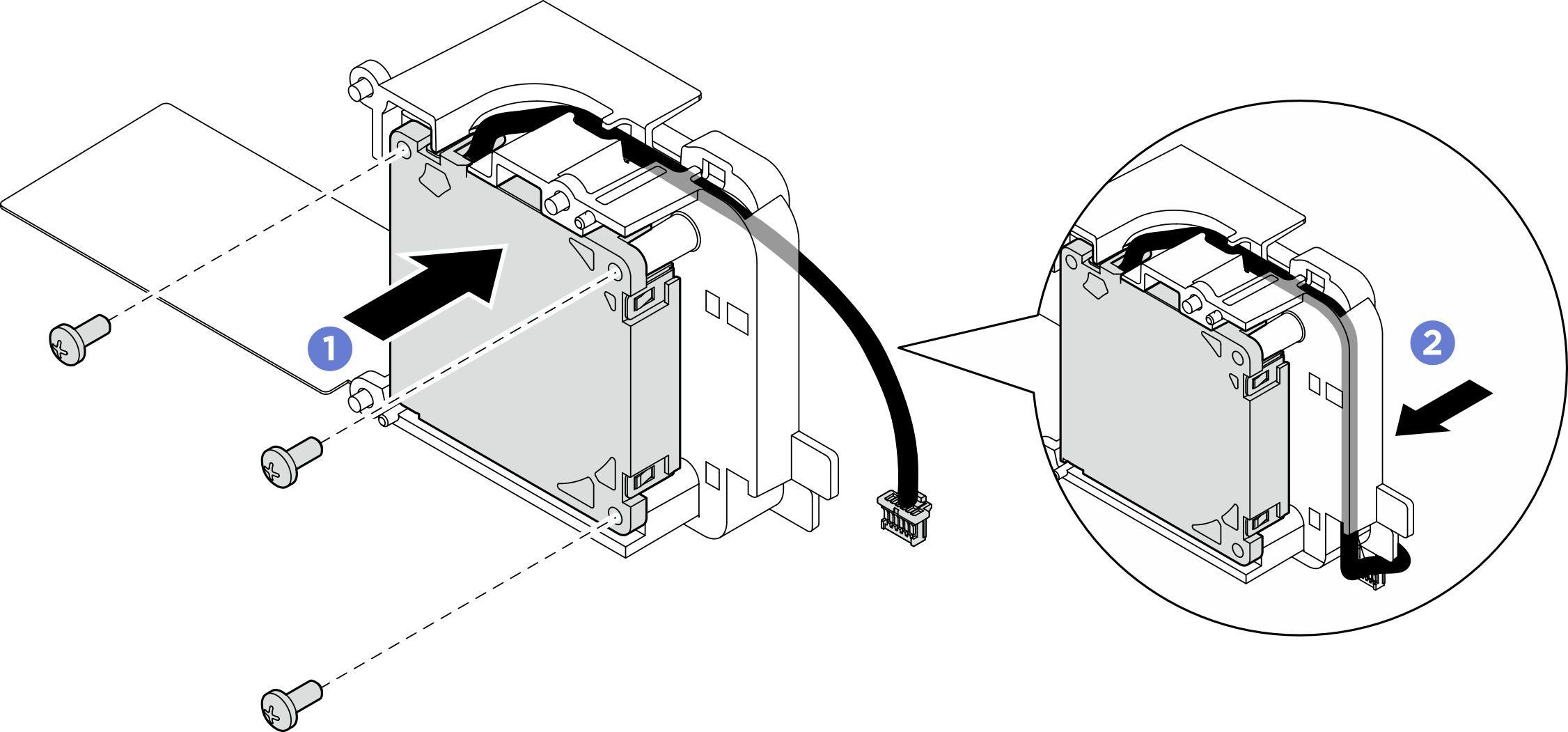

รูปที่ 1. การติดตั้งพัดลม 5

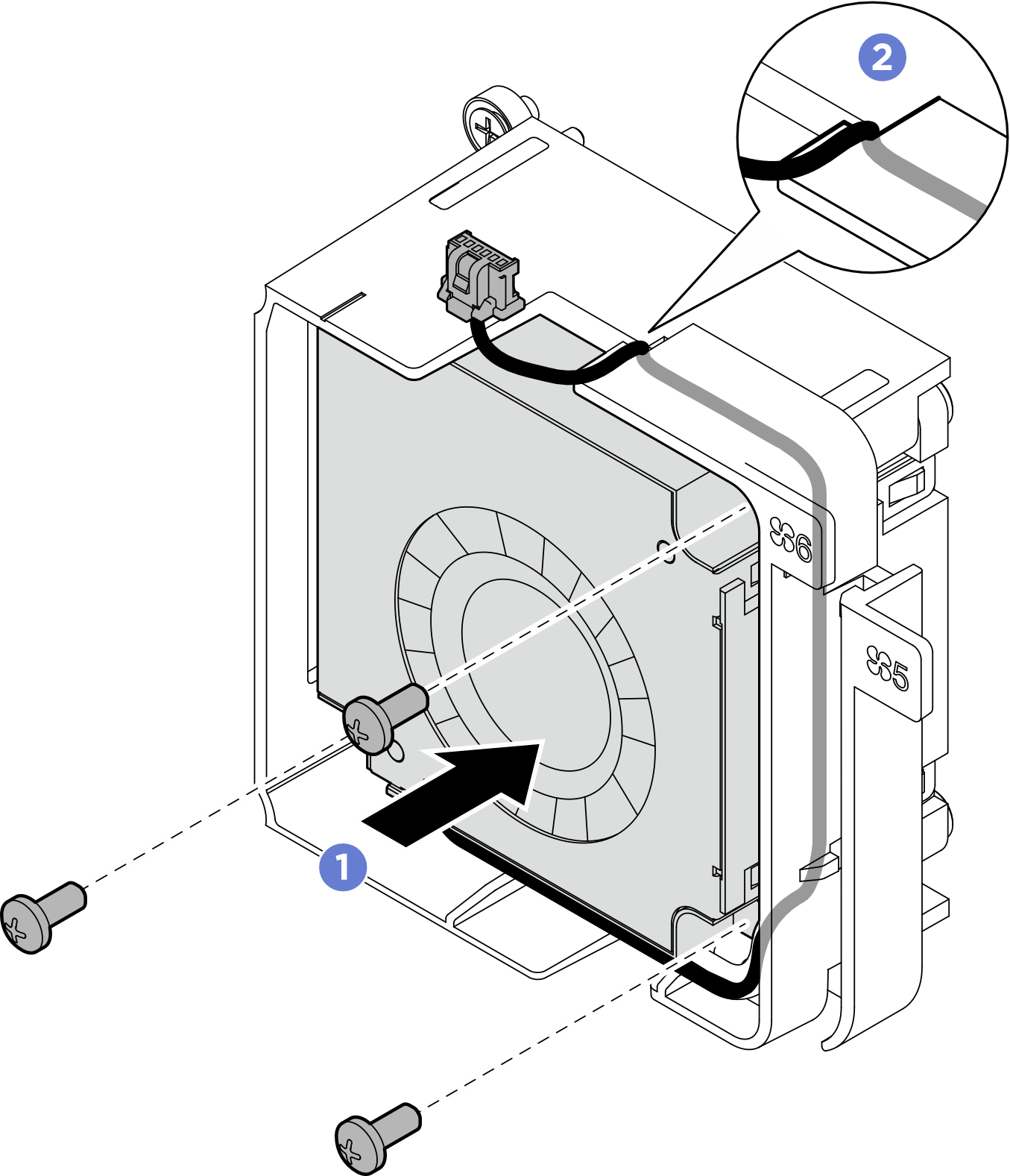

รูปที่ 2. การติดตั้งพัดลม 6
หลังจากดำเนินการเสร็จ
- ติดตั้งโมดูลพัดลมชุดขยายเข้ากับชุดขยาย ดู ติดตั้งโมดูลพัดลมชุดขยาย
