Montage d’un module de ventilateur du kit d’extension
Suivez les instructions de la présente section pour monter un module ventilateur du kit d’extension.
À propos de cette tâche
Remarque
Le module ventilateur du kit d’extension est uniquement pris en charge dans un kit d’extension d’adaptateur Ethernet.
S002
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.
Procédure
Installez les ventilateurs dans le support de ventilateur.
Installez le ventilateur 6.
Alignez les trous de vis du ventilateur sur le support de ventilateur. Ensuite, serrez les trois vis afin de fixer le ventilateur.
Acheminez le câble d’alimentation du ventilateur à travers l’encoche prédécoupée du support du ventilateur.
Important
Lorsque vous installez le ventilateur 6, assurez-vous que le câble d’alimentation du ventilateur est fixé à l’extrémité de l’emplacement prédécoupé, comme le montre l’illustration. Sinon, le câble risque de glisser hors du support de ventilateur et d’être endommagé.

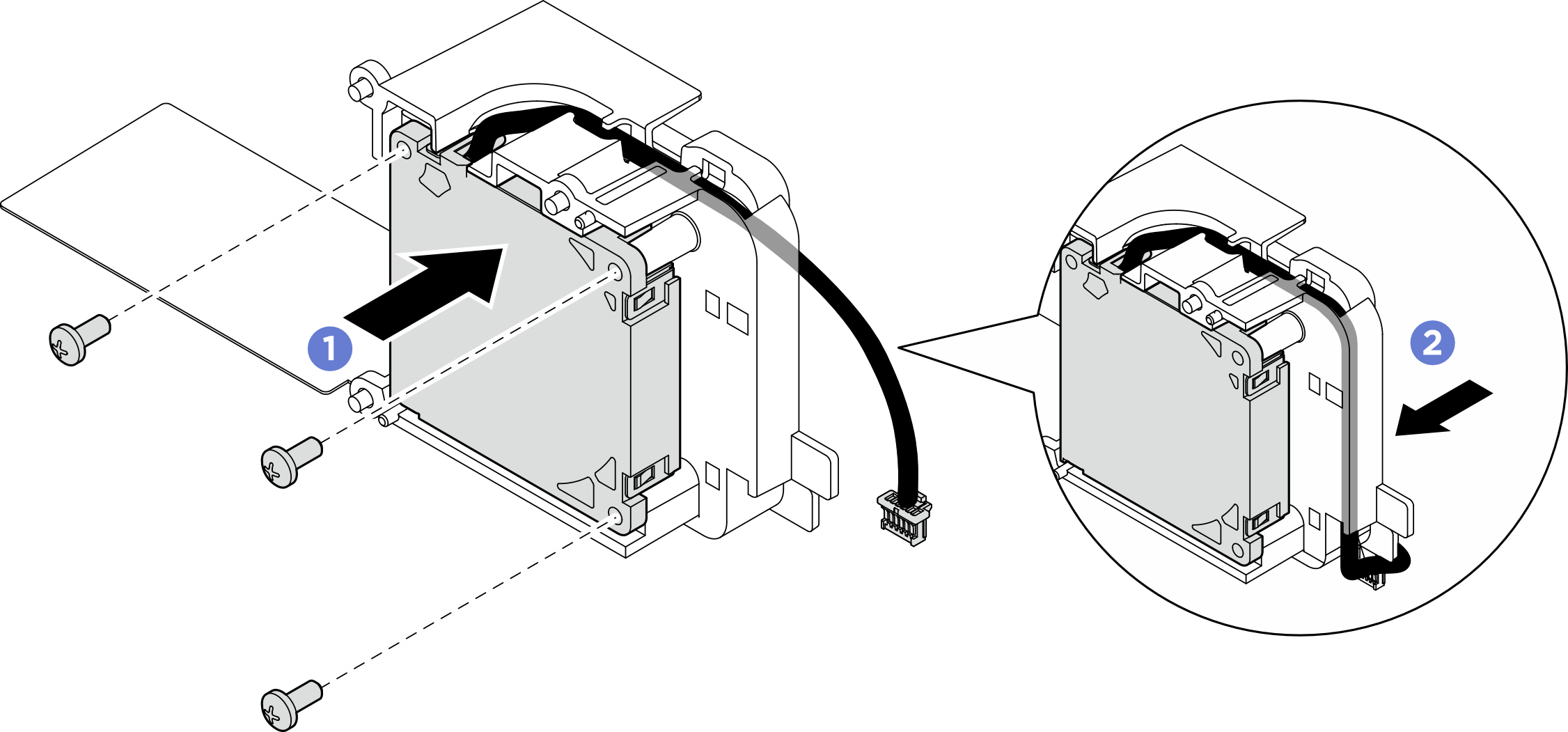

Figure 1. Installation du ventilateur interne
Installez le ventilateur 5.
- Alignez les trous de vis du ventilateur sur le support de ventilateur. Ensuite, serrez les trois vis afin de fixer le ventilateur.
- Acheminez le câble d’alimentation du ventilateur à travers l’encoche prédécoupée du support du ventilateur.

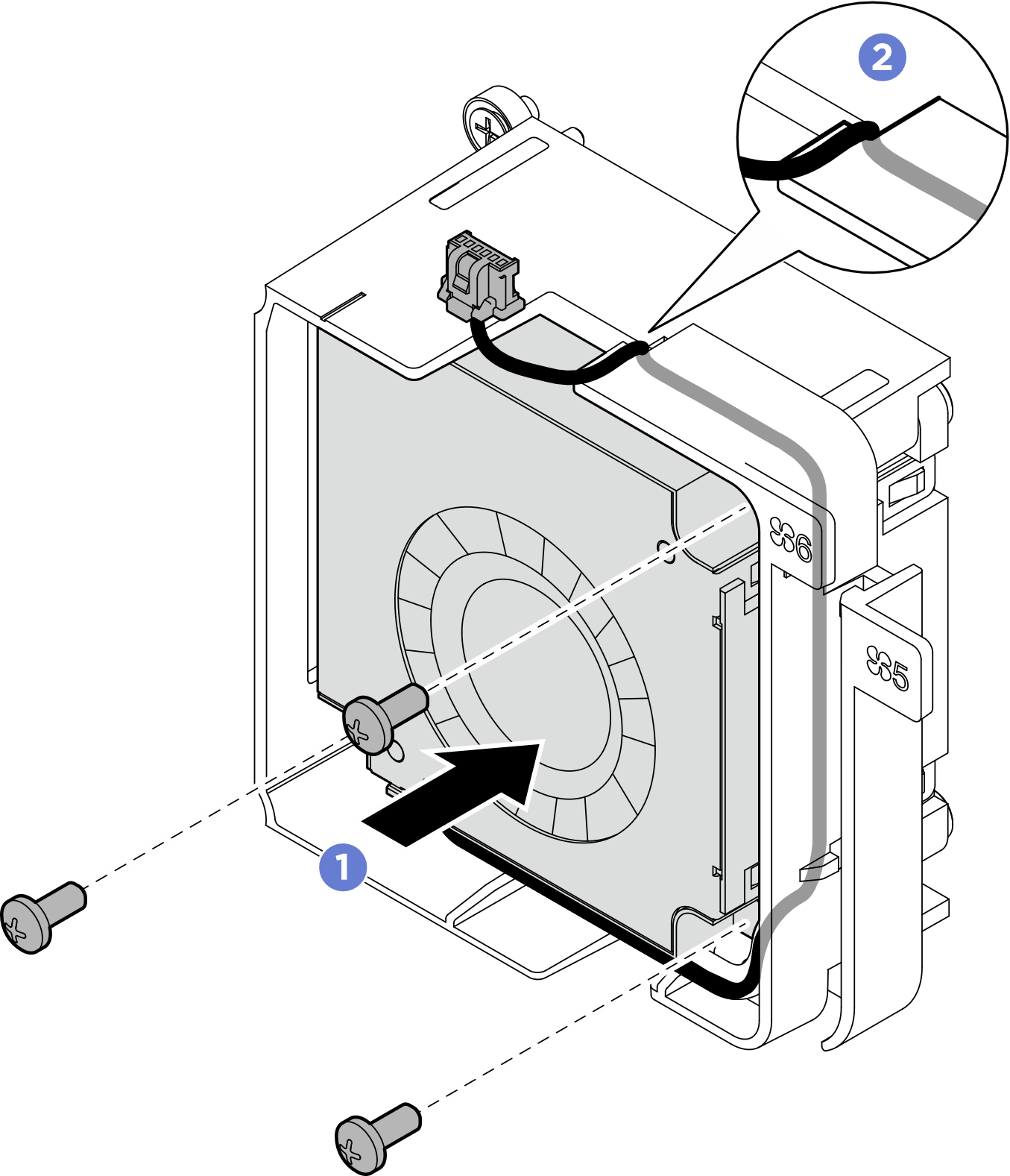

Figure 2. Installation du ventilateur 5
Après avoir terminé
- Installez le module de ventilateur du kit d’extension sur le kit d’extension. Voir Installation d’un module de ventilateur du kit d’extension
