Retrait d’un module de ventilateur du kit d’extension

Suivez les instructions de cette section pour retirer un module ventilateur.

À propos de cette tâche

Remarque

Cette section s’applique uniquement au kit d’extension doté d’un adaptateur Ethernet.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le nœud est installé dans un boîtier ou est monté, retirez le nœud du boîtier ou du montage. Voir Guide de configuration.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le kit d’extension du nœud. Voir Retrait du kit d’extension.
   2. Retirez le carter supérieur d’extension. Voir Retrait d’un carter supérieur d’extension.
2. Retirez le module ventilateur.
   1. Retirez les trois vis qui fixent le module de ventilateur au kit d’extension.
   2. Soulevez le module de ventilateur pour le retirer du kit d’extension.

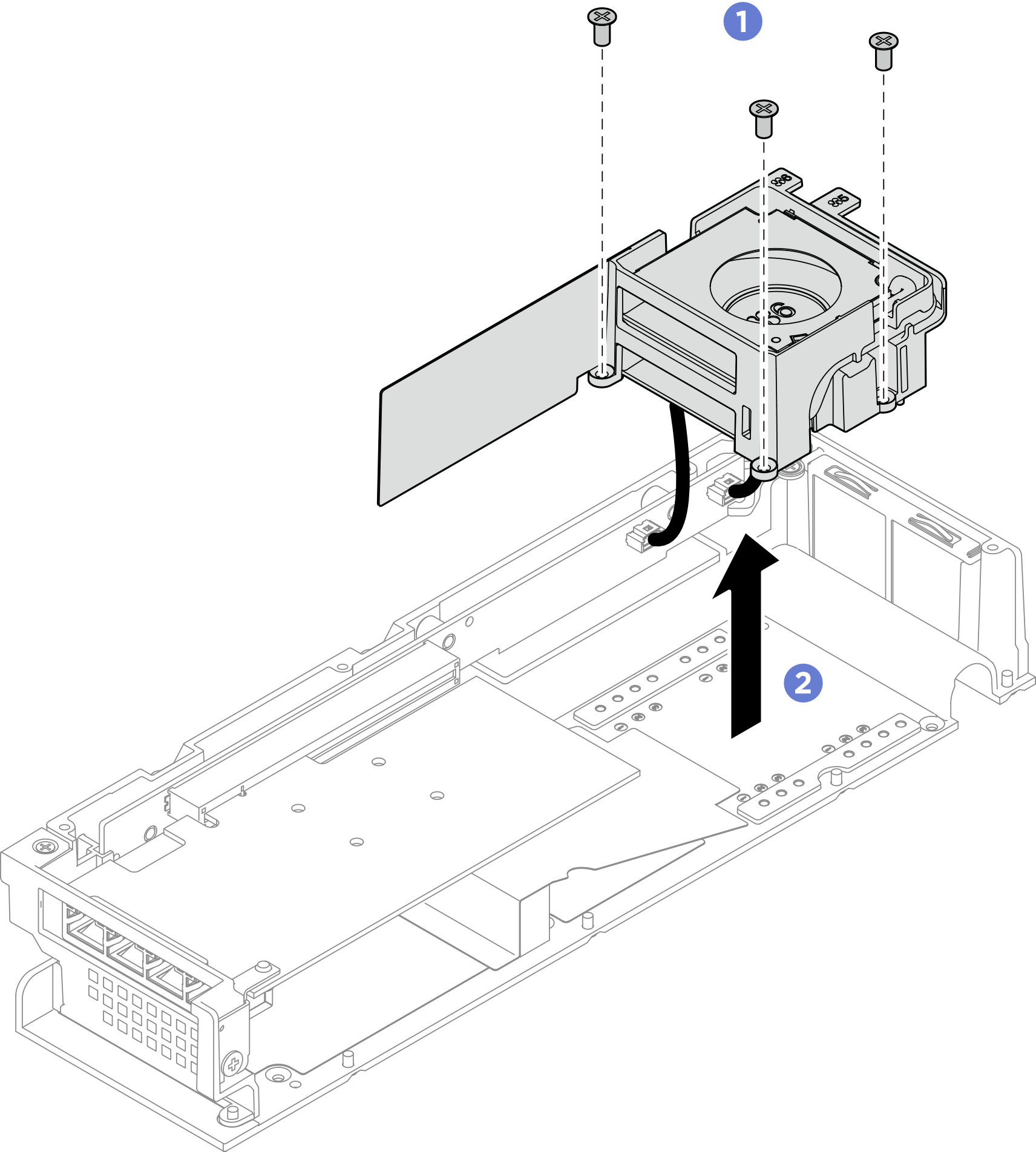

      Figure 1. Retrait du module de ventilation


3. Débranchez tous les cordons d’alimentation du ventilateur de la carte mezzanine PCIe.
