Снятие модуля вентилятора комплекта расширения

В этом разделе приведены инструкции по снятию модуля вентилятора комплекта расширения.

Об этой задаче

Прим.

Модуль вентилятора комплекта расширения поддерживается только в комплекте расширения адаптера Ethernet.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите комплект расширения с узла. См. раздел Снятие комплекта расширения.
   2. Снимите верхний кожух комплекта расширения. См. раздел Снятие верхнего кожуха комплекта расширения.
2. Снимите модуль вентилятора.
   1. Открутите три винта, которыми модуль вентилятора крепится к комплекту расширения.
   2. Поднимите модуль вентилятора, чтобы снять его с комплекта расширения.

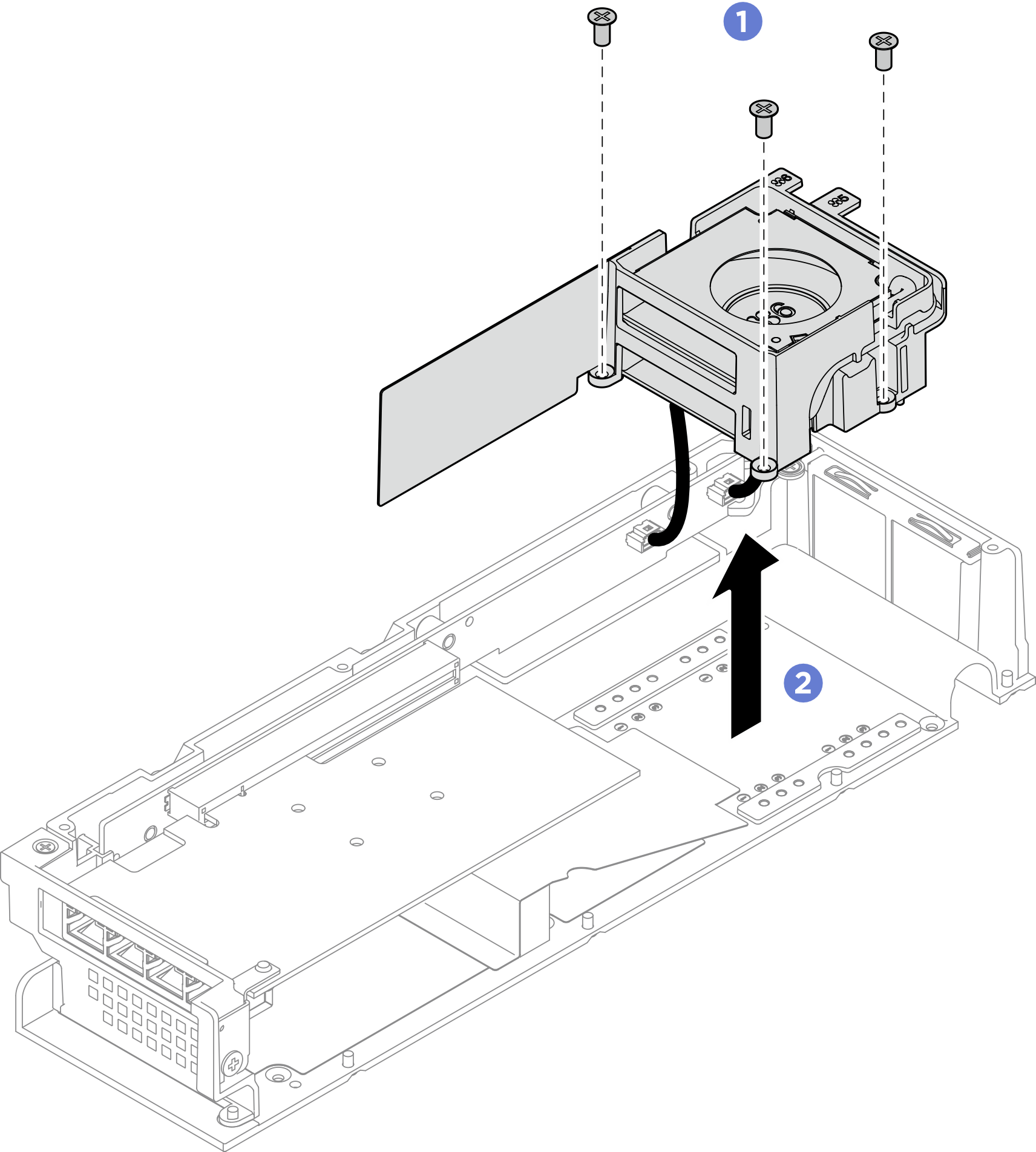

      Рис. 1. Снятие модуля вентилятора


3. Отключите все кабели питания вентиляторов от платы-адаптера Riser PCIe.
