Rimozione del modulo della ventola del kit di espansione

Seguire le istruzioni riportate in questa sezione per rimuovere un modulo di una ventola.

Informazioni su questa attività

Nota

Questa sezione si applica solo al kit di espansione installato con un adattatore Ethernet.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il nodo è installato in un enclosure o montato, rimuovere il nodo dall'enclosure o dal sistema di montaggio. Vedere Guida alla configurazione.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il kit di espansione dal nodo. Vedere Rimozione del kit di espansione.
   2. Rimuovere il coperchio superiore di espansione. Vedere Rimozione del coperchio superiore di espansione.
2. Rimuovere il modulo della ventola.
   1. Rimuovere le tre viti che fissano il modulo della ventola al kit di espansione.
   2. Sollevare il modulo della ventola per rimuoverlo dal kit di espansione.

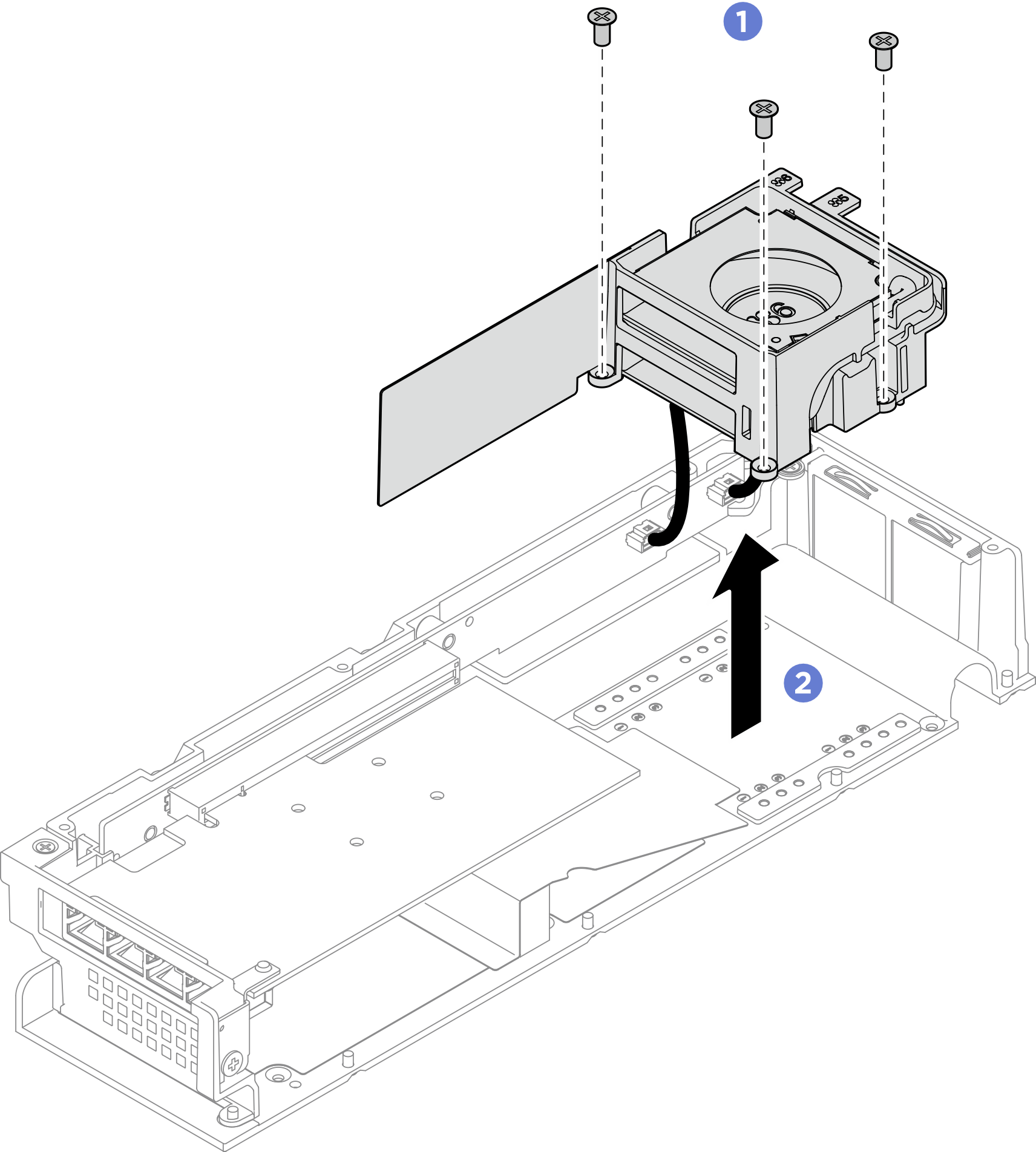

      Figura 1. Rimozione del modulo della ventola


3. Scollegare tutti i cavi di alimentazione della ventola dalla scheda verticale PCIe.
