Lüftermodul des Erweiterungssatzes entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul zu entfernen.

Zu dieser Aufgabe

Anmerkung

Dieser Abschnitt gilt nur für den Erweiterungssatz, der mit einem Ethernet-Adapter installiert ist.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Knoten in einem Gehäuse installiert oder anderweitig befestigt ist, entfernen Sie ihn aus dem Gehäuse oder von der Halterung. Siehe Konfigurationshandbuch.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Erweiterungssatz aus dem Knoten. Siehe Erweiterungssatz entfernen.
   2. Entfernen Sie die obere Abdeckung der Erweiterung. Siehe Obere Abdeckung der Erweiterung entfernen.
2. Entfernen Sie das Lüftermodul.
   1. Entfernen Sie die drei Schrauben, mit denen das Lüftermodul am Erweiterungssatz befestigt ist.
   2. Heben Sie das Lüftermodul an, um es aus dem Erweiterungssatz zu entfernen.

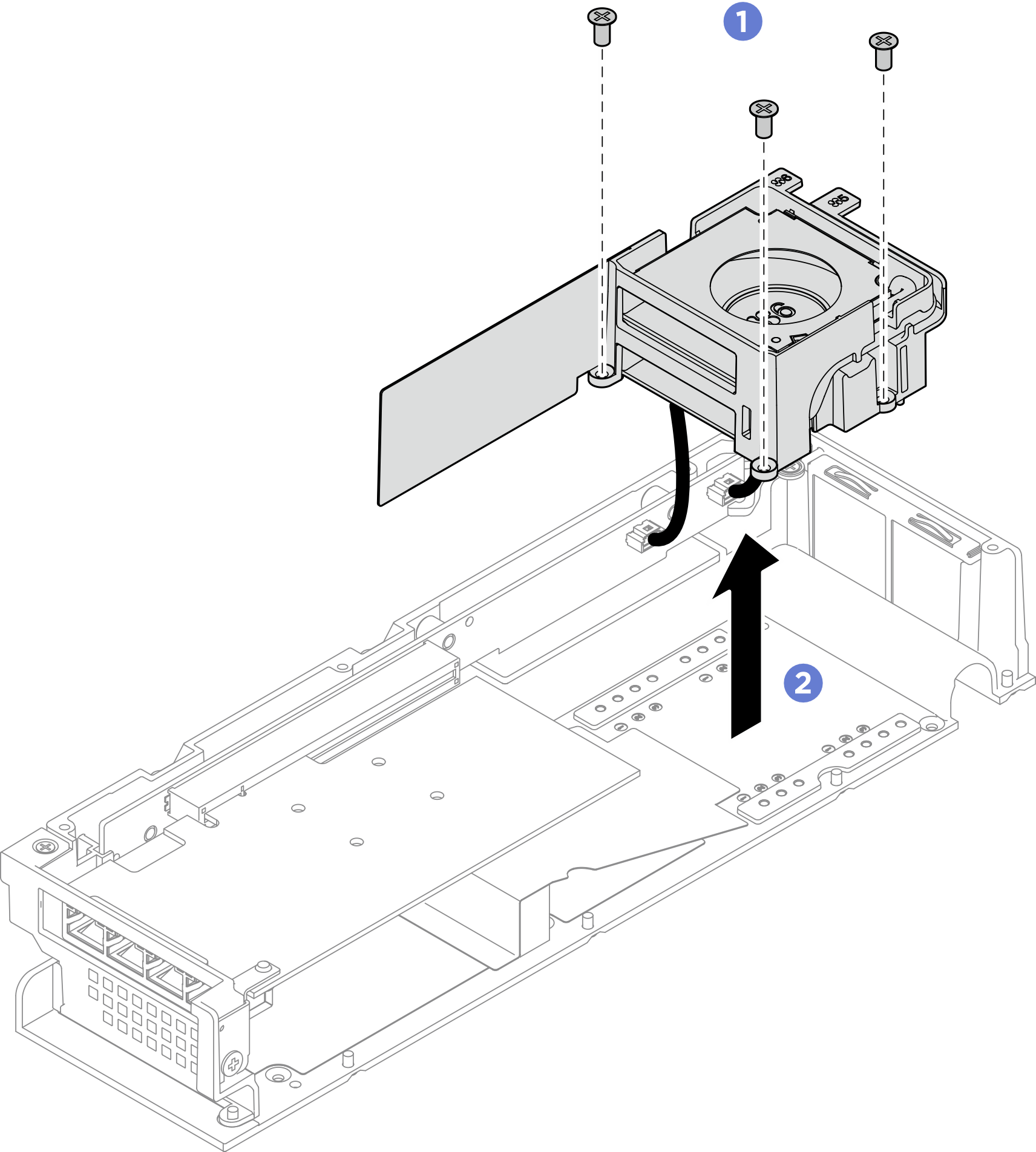

      Abbildung 1. Entfernen des Lüftermoduls


3. Ziehen Sie alle Lüfter-Netzkabel von der PCIe-Adapterkarte ab.
