Smontaggio del modulo della ventola del kit di espansione

Seguire le istruzioni riportate in questa sezione per smontare un modulo della ventola.

Informazioni su questa attività

Nota

Questa sezione si applica solo al kit di espansione installato con un adattatore Ethernet.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il kit di espansione dal nodo. Vedere Rimozione del kit di espansione.
   2. Rimuovere il coperchio superiore di espansione. Vedere Rimozione del coperchio superiore di espansione.
   3. Rimuovere un modulo della ventola del kit di espansione. Vedere Rimozione del modulo della ventola del kit di espansione.
2. Smonta il modulo della ventola.

   Rimuovere la ventola 5 dal supporto della ventola.

   1. Rimuovere le tre viti che fissano la ventola, quindi rimuovere la ventola dall'apposito supporto.
   2. Rilasciare il cavo di alimentazione della ventola dagli slot predisposti sul supporto della ventola.

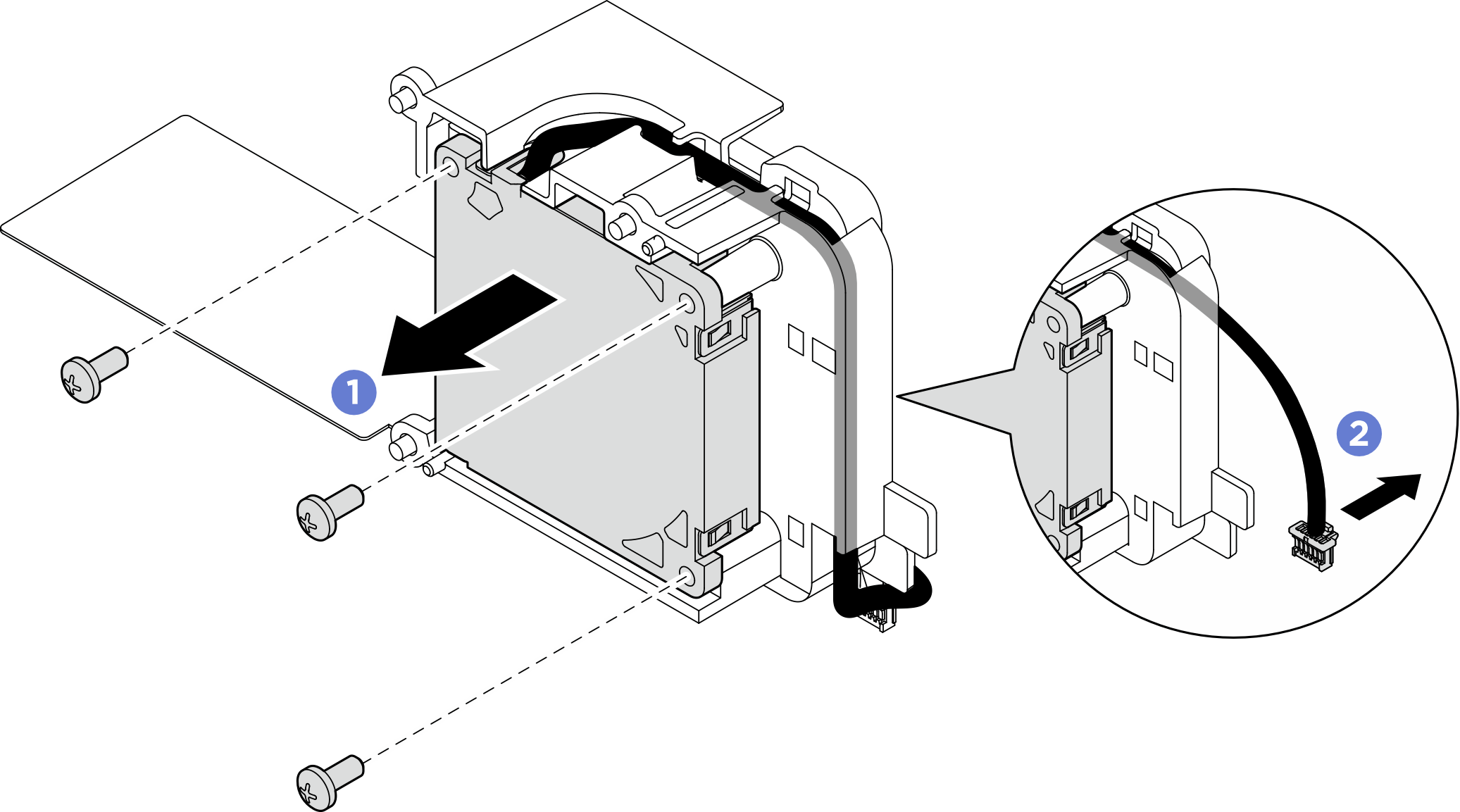

      Figura 1. Rimozione della ventola 5



   Rimuovere la ventola 6 dal supporto della ventola.

   1. Rilasciare il cavo di alimentazione della ventola dagli slot predisposti sul supporto della ventola.
   2. Rimuovere le tre viti che fissano la ventola, quindi rimuovere la ventola dall'apposito supporto.

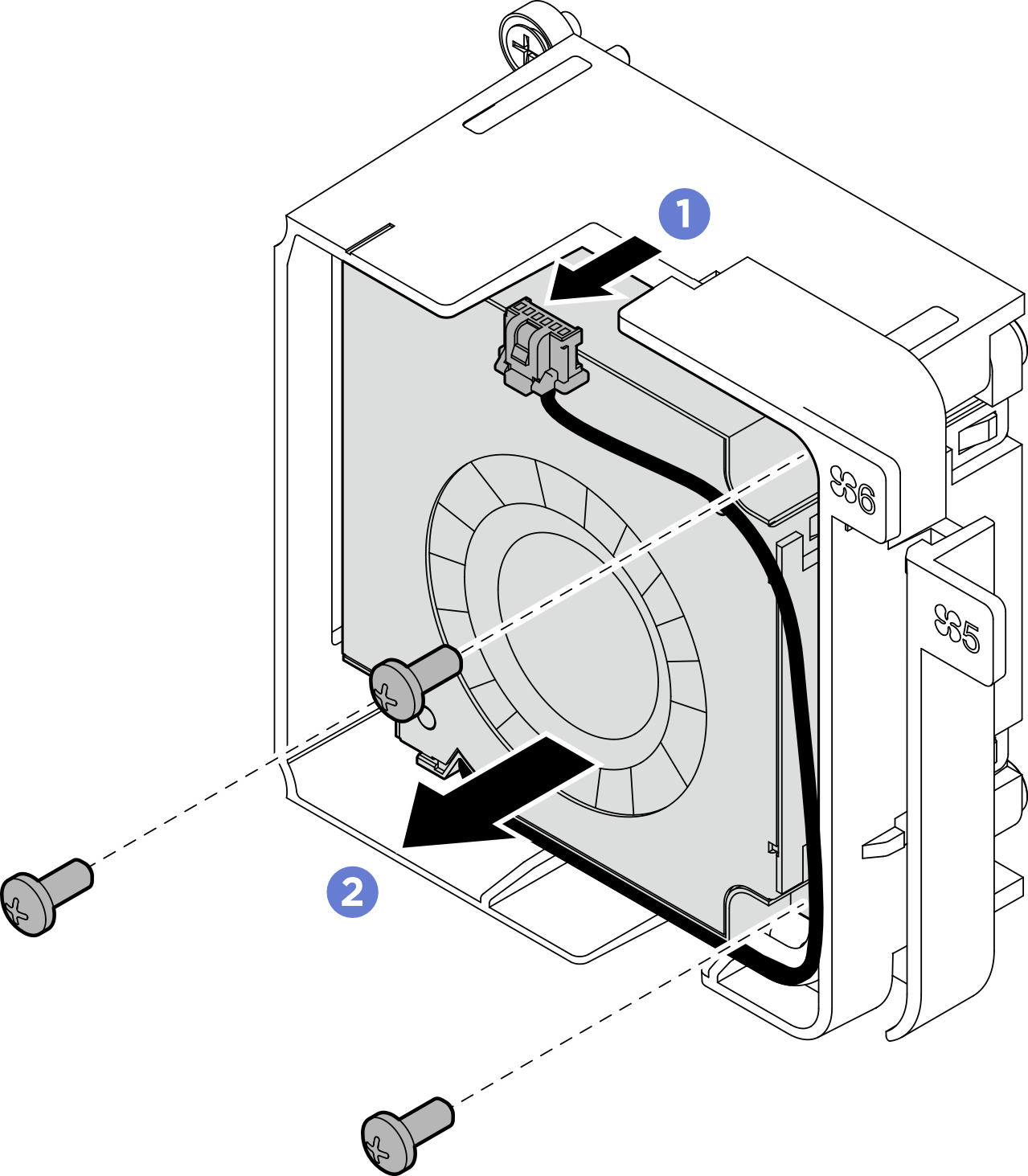

      Figura 2. Rimozione della ventola 6
