拆卸扩展套件风扇模块

按照本节中的说明拆卸风扇模块。

关于本任务

注

本节仅适用于随以太网适配器一起安装的扩展套件。

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

过程

1. 为本任务做好准备。
   1. 从节点上卸下扩展套件。请参阅卸下扩展套件。
   2. 卸下扩展套件顶盖。请参阅卸下扩展套件顶盖。
   3. 卸下扩展套件风扇模块。请参阅卸下扩展套件风扇模块。
2. 拆卸风扇模块。

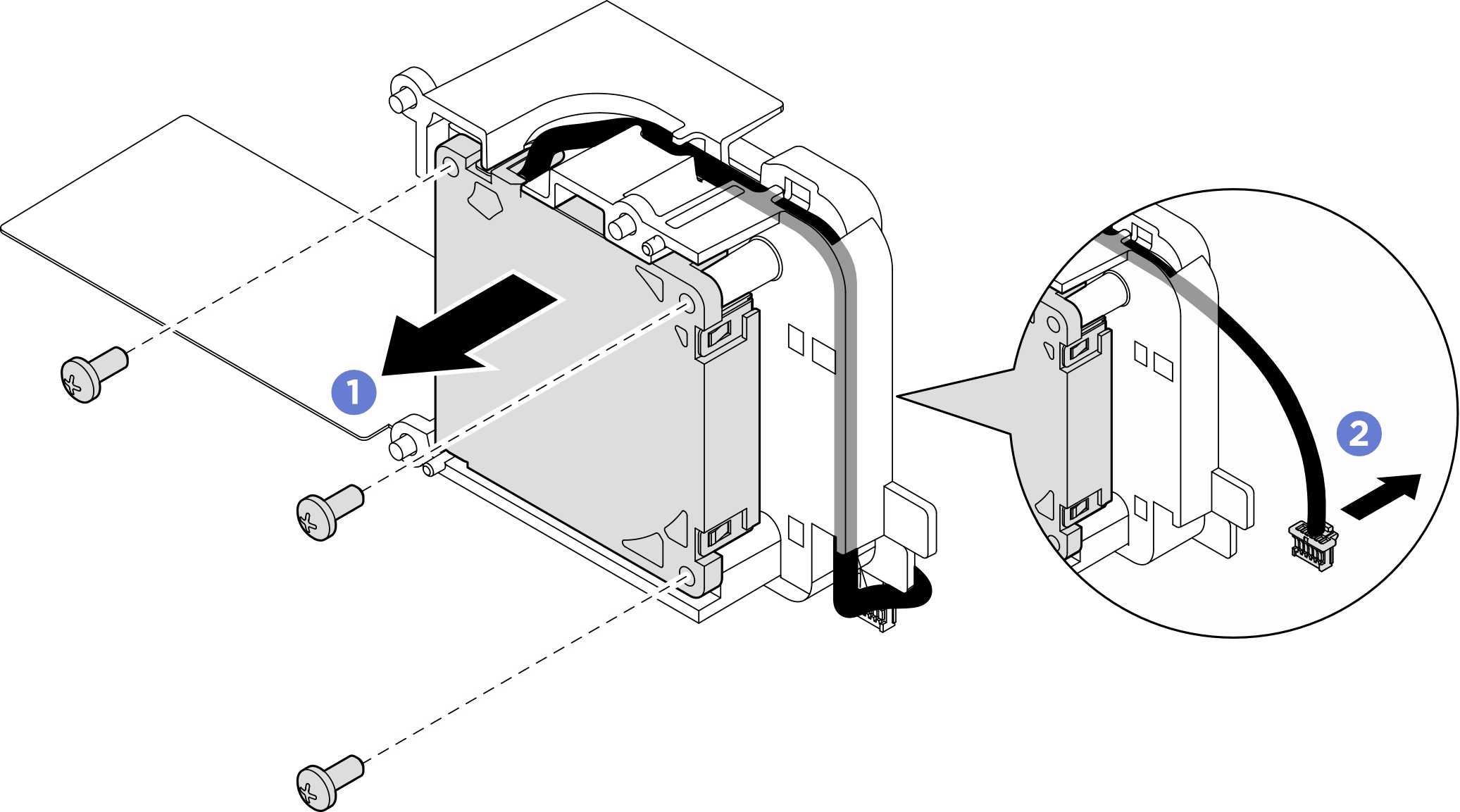

   从风扇支架上卸下风扇 5。

   1. 卸下固定风扇的三颗螺钉；然后，将风扇从风扇支架上取下。
   2. 从风扇支架上的预切制插槽中释放风扇电源线。
      图 1. 卸下风扇 5

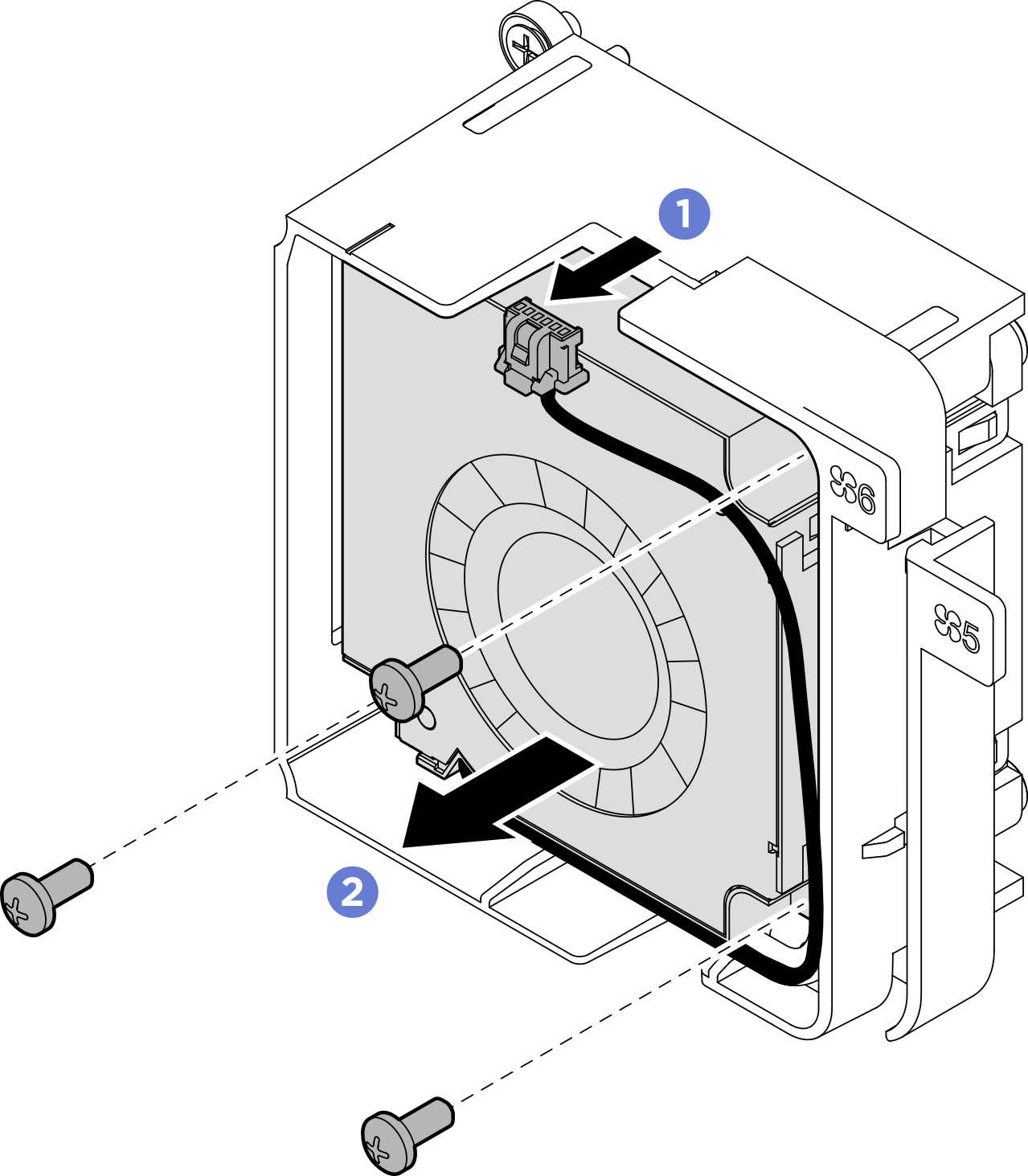

   从风扇支架上卸下风扇 6。

   1. 从风扇支架上的预切制插槽中释放风扇电源线。
   2. 卸下固定风扇的三颗螺钉；然后，将风扇从风扇支架上取下。
      图 2. 卸下风扇 6
