安装扩展套件风扇模块

按照本节中的说明安装风扇模块。

关于本任务

注

本节仅适用于随以太网适配器一起安装的扩展套件。

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

1. 将风扇电源线连接到 PCIe 转接卡。确保先将风扇电源线 5 连接到接口。请参阅内部线缆布放。
2. 安装风扇模块。
   1. 将风扇模块与扩展套件上的螺钉孔对齐。
   2. 拧紧将风扇模块固定到扩展套件的三颗螺钉。

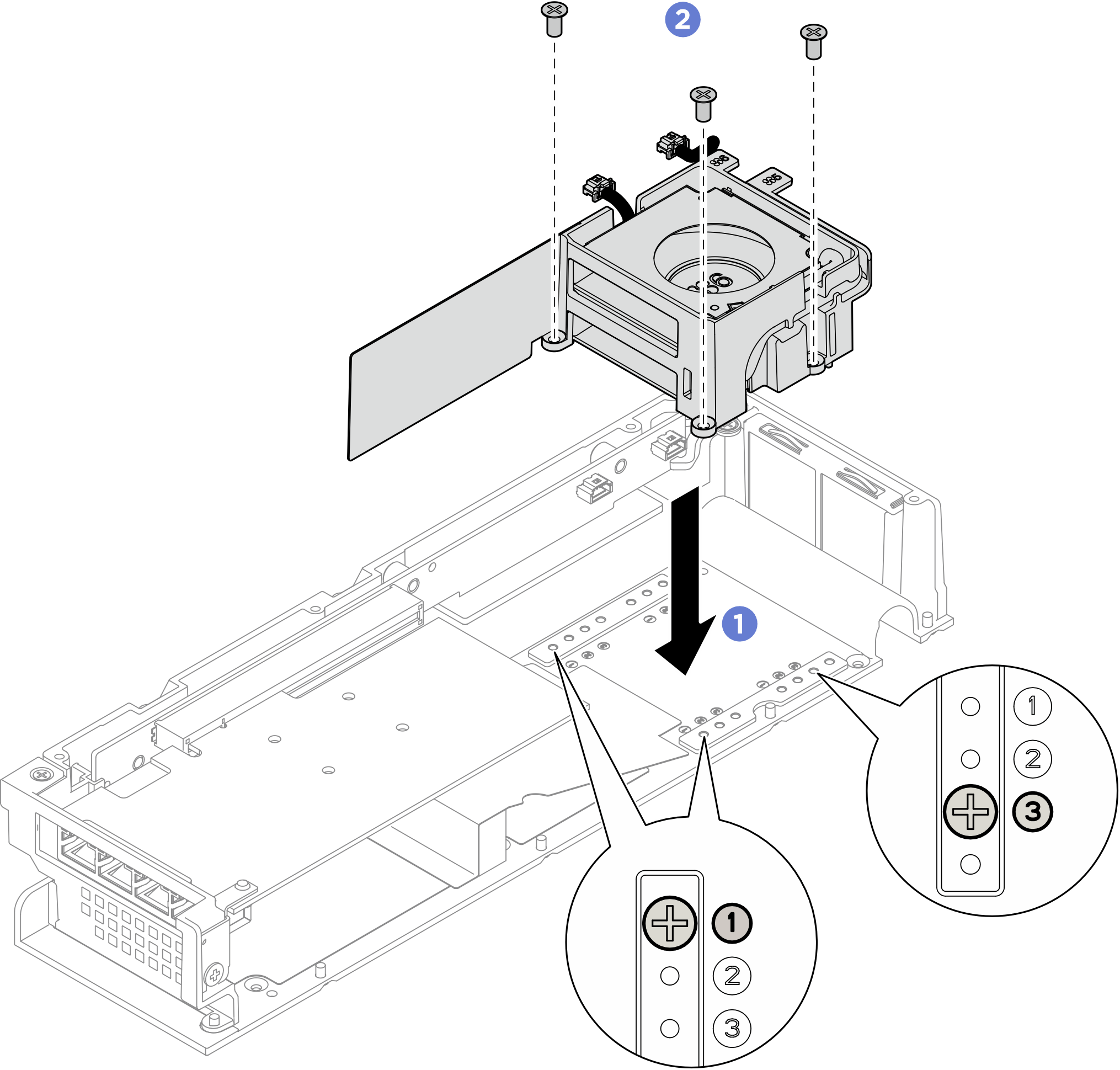

      图 1. 安装风扇模块
