확장 키트 팬 모듈 설치

이 섹션의 지침에 따라 확장 키트 팬 모듈을 설치하십시오.

이 작업 정보

주

확장 키트 팬 모듈은 이더넷 어댑터 확장 키트에서만 지원됩니다.

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

1. 팬 전원 케이블을 PCIe 라이저 카드에 연결하십시오. 팬 5 전원 케이블을 먼저 커넥터에 연결해야 합니다. 내장 케이블 배선의 내용을 참조하십시오.
2. 팬 모듈을 설치하십시오.
   1. 확장 키트의 나사 구멍에 팬 모듈을 맞춥니다.
   2. 확장 키트에 팬 모듈이 고정되도록 나사 3개를 조입니다.

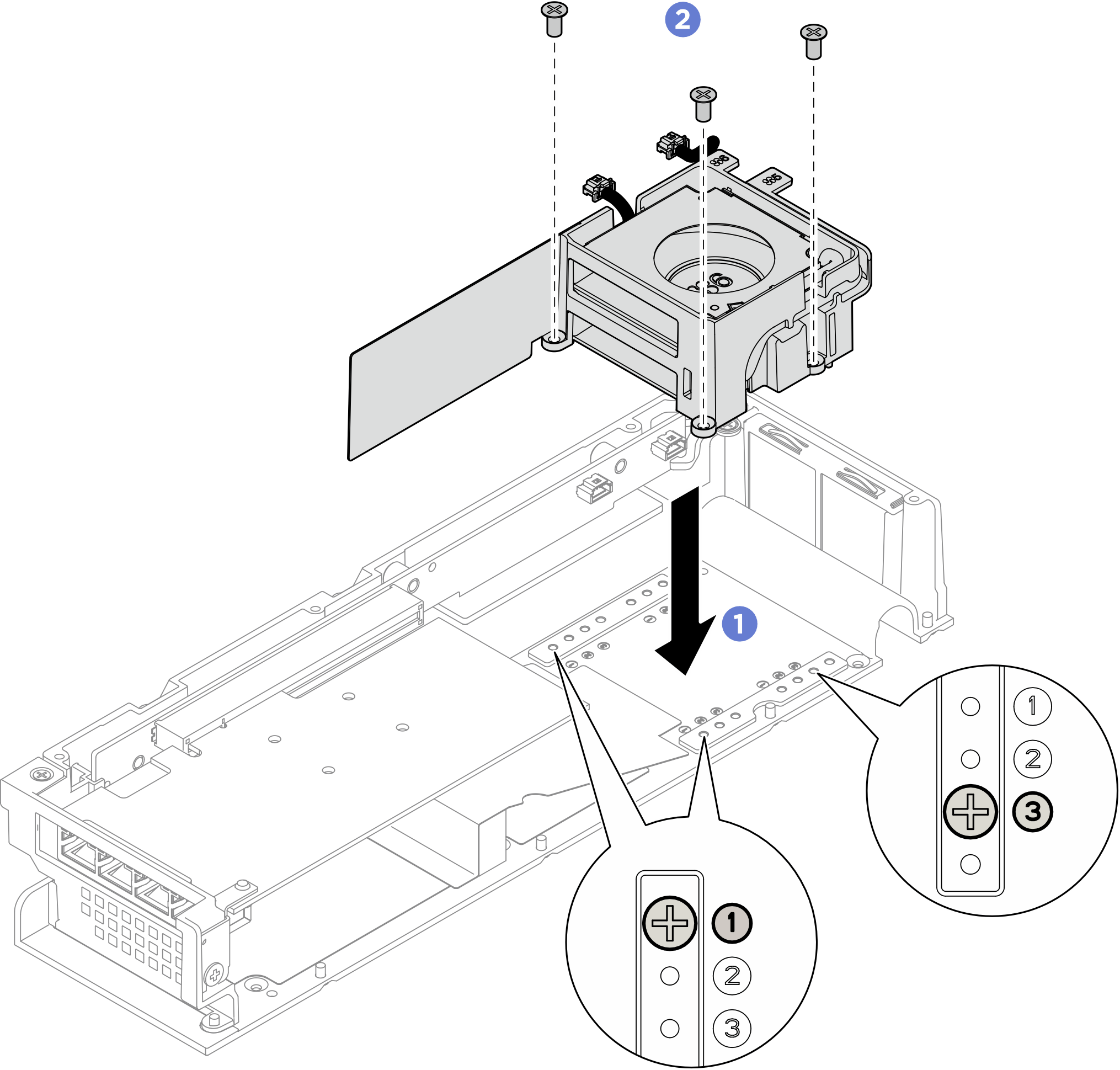

      그림 1. 팬 모듈 설치
