安裝擴充套件風扇模組

請依照本節中的指示安裝風扇模組。

關於此作業

註

本節僅適用於安裝了乙太網路配接卡的擴充套件。

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

1. 將風扇電源線連接到 PCIe 擴充卡。確保先將風扇電源線 5 連接到接頭。請參閱內部纜線佈線。
2. 安裝風扇模組。
   1. 將風扇模組對齊擴充套件上的螺絲孔。
   2. 鎖緊三個螺絲，將風扇模組固定到擴充套件。

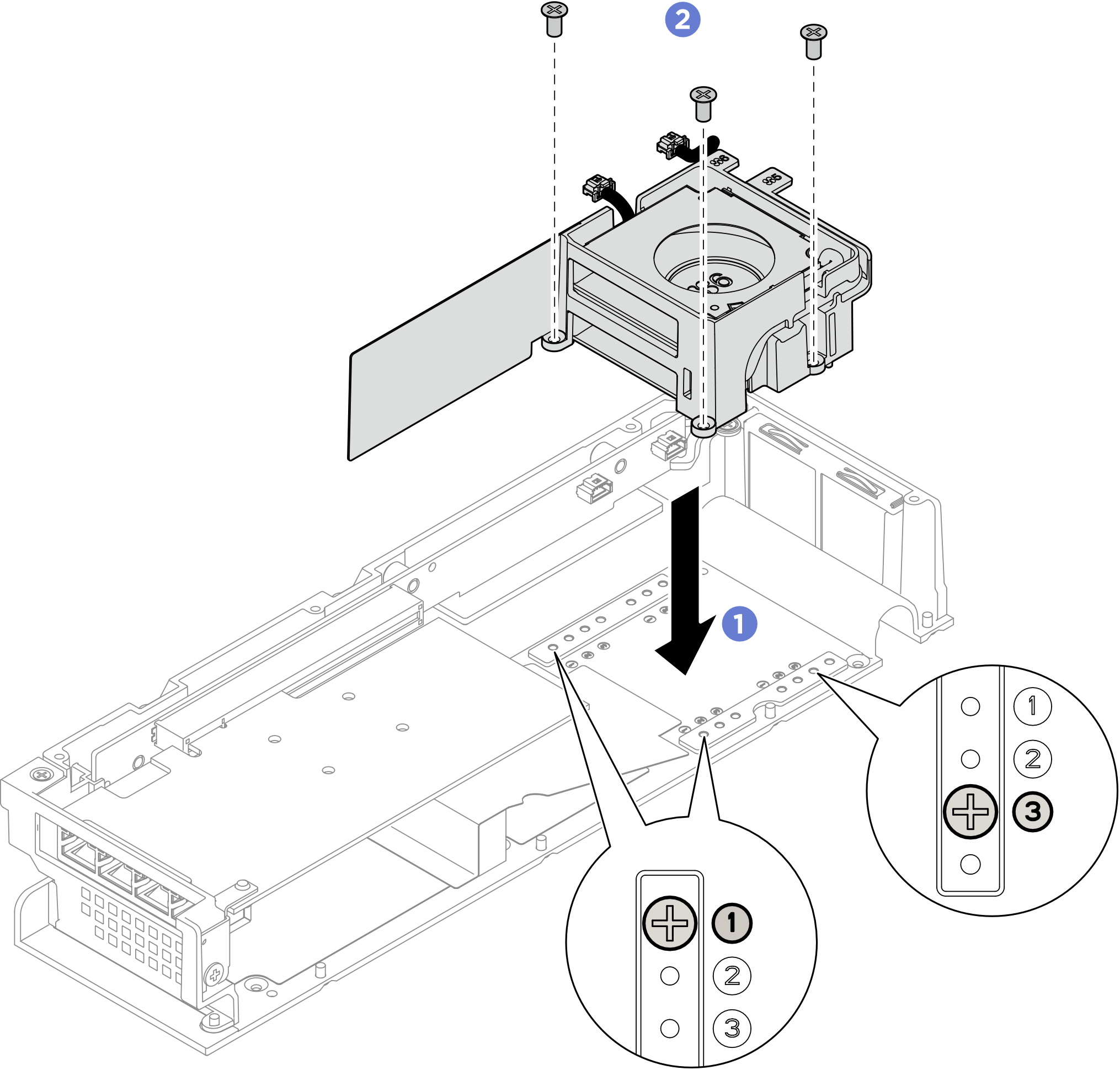

      圖 1. 安裝風扇模組
