拡張キット・ファン・モジュールの取り付け

拡張キット・ファン・モジュールを取り付けるには、このセクションの説明に従ってください。

このタスクについて

注

拡張キット・ファン・モジュールは、イーサネット・アダプター拡張キットでのみサポートされます。

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

1. ファン電源ケーブルを PCIe ライザー・カードに接続します。最初にファン 5 電源ケーブルをコネクターに接続してください。内部ケーブルの配線を参照してください。
2. ファン・モジュールを取り付けます。
   1. ファン・モジュールを拡張キットのねじ穴に合わせます。
   2. 3 本のねじを締めて、ファン・モジュールを拡張キットに固定します。

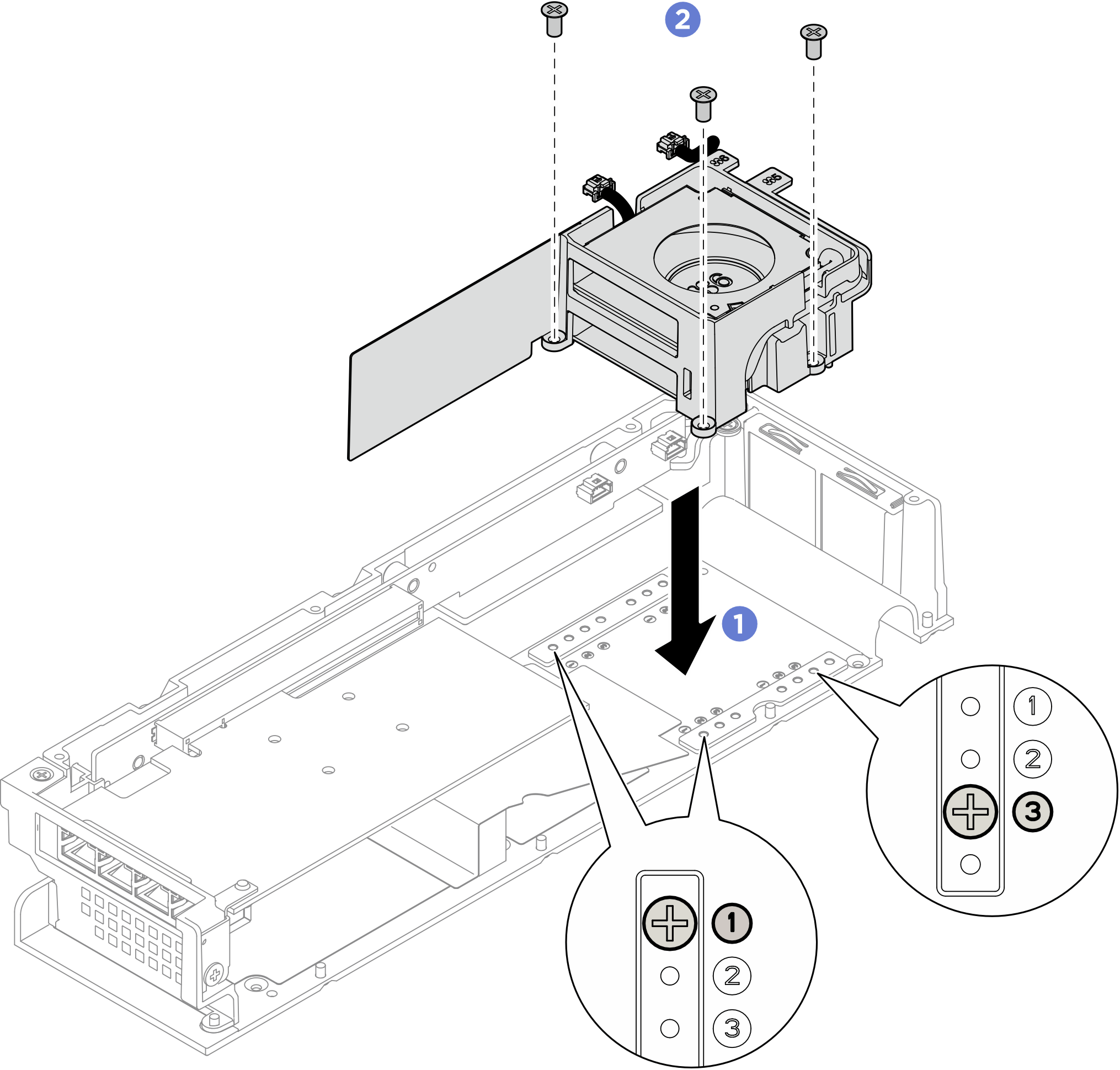

      図 1. ファン・モジュールの取り付け
