확장 키트 팬 모듈 조립

이 섹션의 지침에 따라 팬 모듈을 조립하십시오.

이 작업 정보

주
이 섹션은 이더넷 어댑터와 함께 설치되는 확장 킷에만 적용됩니다.
S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

팬 홀더에 팬을 설치하십시오.
  1. 팬의 나사 구멍을 팬 슬롯에 맞춘 다음, 나사 3개를 조여 팬을 고정합니다.
  2. 팬 홀더의 미리 절단된 슬롯을 통해 팬 전원 케이블을 배선합니다.
    중요사항
    • 팬 6의 경우 그림과 같이 팬 전원 케이블이 미리 절단된 슬롯의 끝에 고정되어 있는지 확인하십시오. 그렇지 않으면 케이블이 팬 홀더에서 빠져나와 손상될 수 있습니다.
    • 팬 설치 방향은 팬 번호에 따라 달라집니다. 팬 방향은 다음 그림을 참조하십시오.

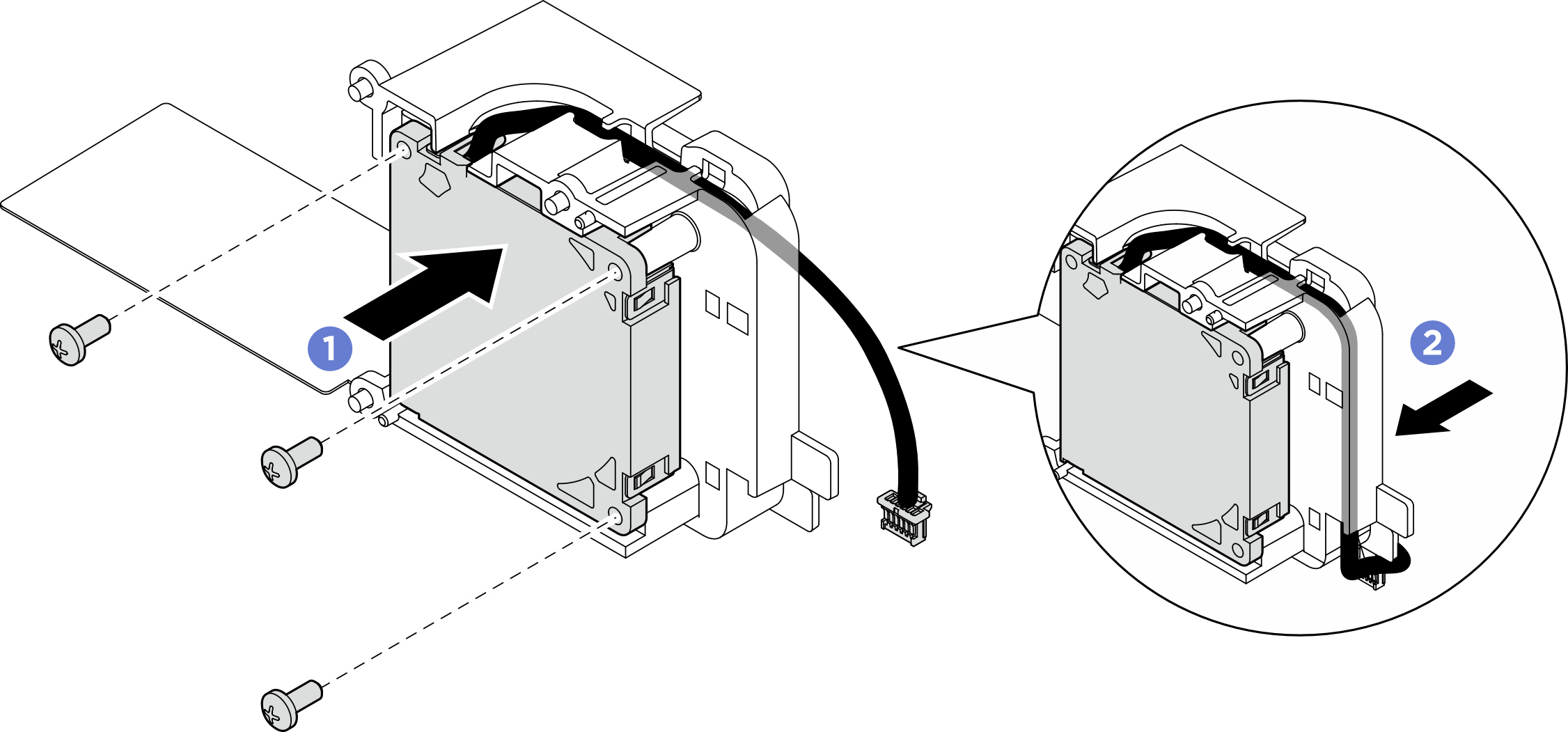

    그림 1. 팬 5 설치

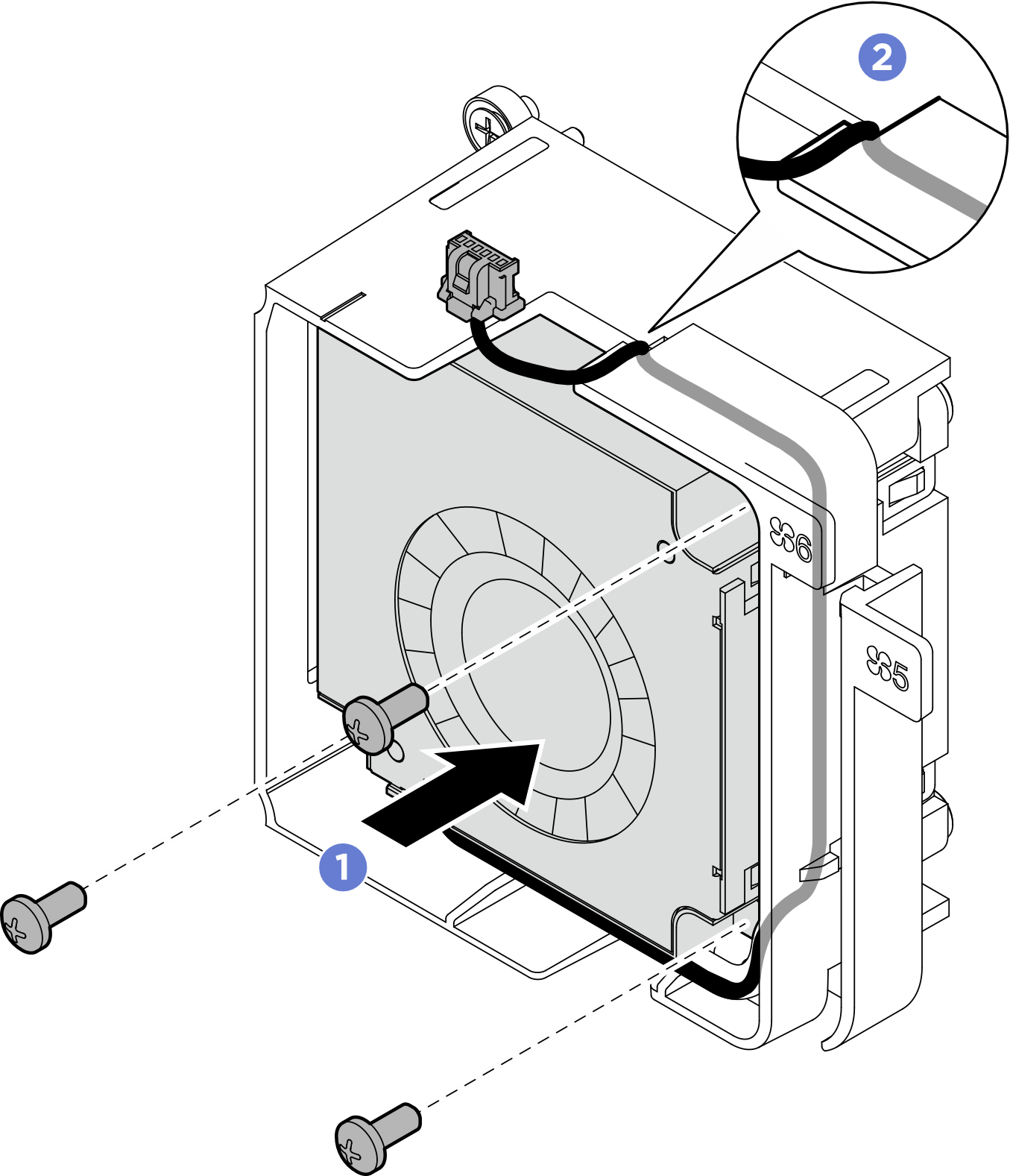

    그림 2. 팬 6 설치

완료한 후

  1. 확장 키트에 확장 키트 팬 모듈을 설치합니다. 확장 키트 팬 모듈 설치의 내용을 참조하십시오.
