Ensamblaje de un módulo del ventilador del kit de expansión
Siga las instrucciones que aparecen en esta sección para montar un módulo del ventilador del kit de expansión.
Acerca de esta tarea
Nota
El módulo del ventilador del kit de expansión solo es compatible con un kit de expansión del adaptador Ethernet.
S002
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
Instale los ventiladores en el soporte del ventilador.
Instale el ventilador 6.
Alinee los orificios de tornillos del ventilador con el soporte del ventilador; luego, apriete los tres tornillos para fijar el ventilador.
Pase el cable de alimentación del ventilador a través de la ranura precortada en el soporte del ventilador.
Importante
Al instalar el ventilador 6, asegúrese de que el cable de alimentación del ventilador esté fijo en el extremo de la ranura precortada, tal como se muestra. De lo contrario, el cable podría deslizarse fuera del soporte del ventilador y dañarse.

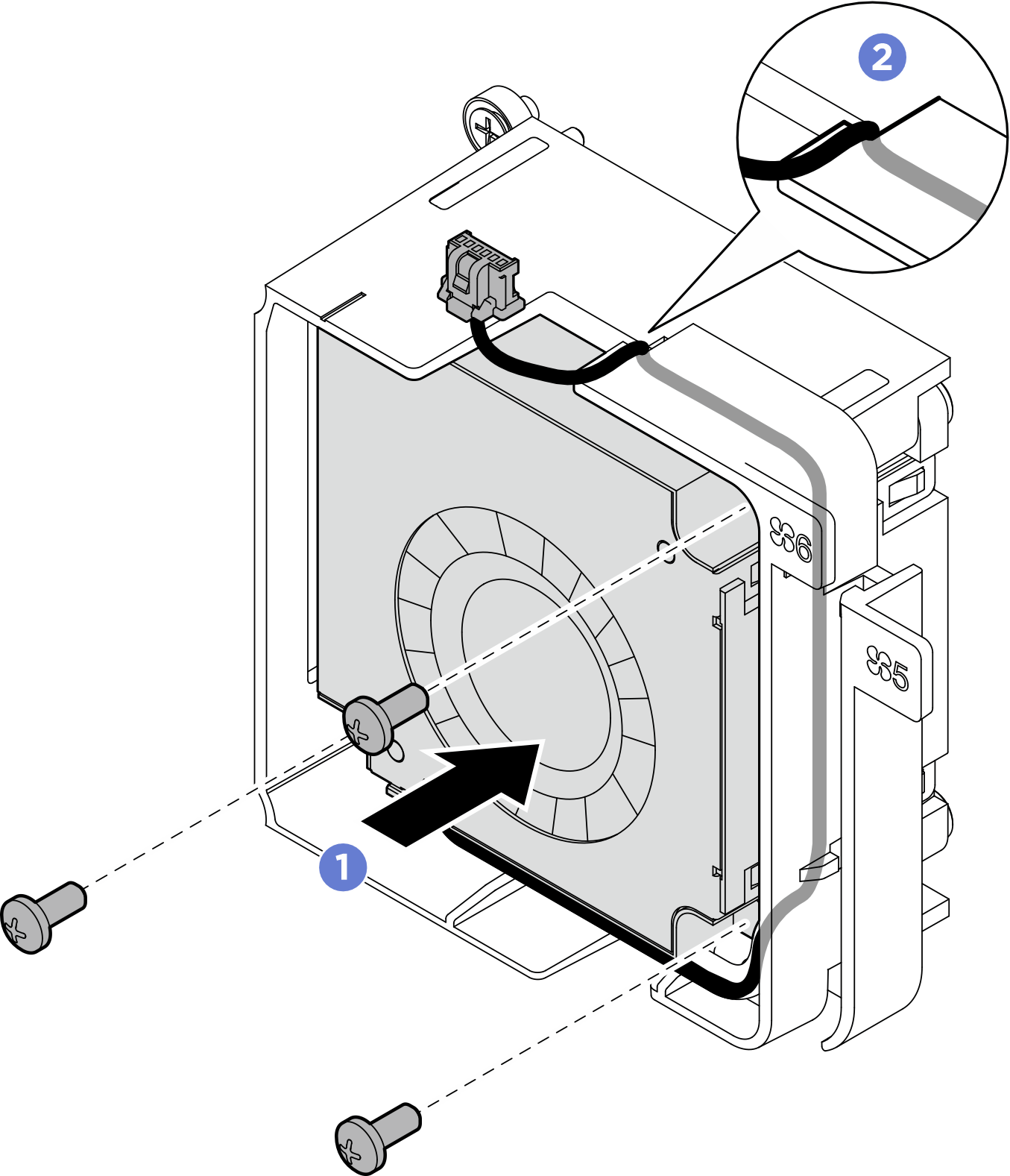

Figura 1. Instalación del ventilador interno
Instale el ventilador 5.
- Alinee los orificios de tornillos del ventilador con el soporte del ventilador; luego, apriete los tres tornillos para fijar el ventilador.
- Pase el cable de alimentación del ventilador a través de la ranura precortada en el soporte del ventilador.

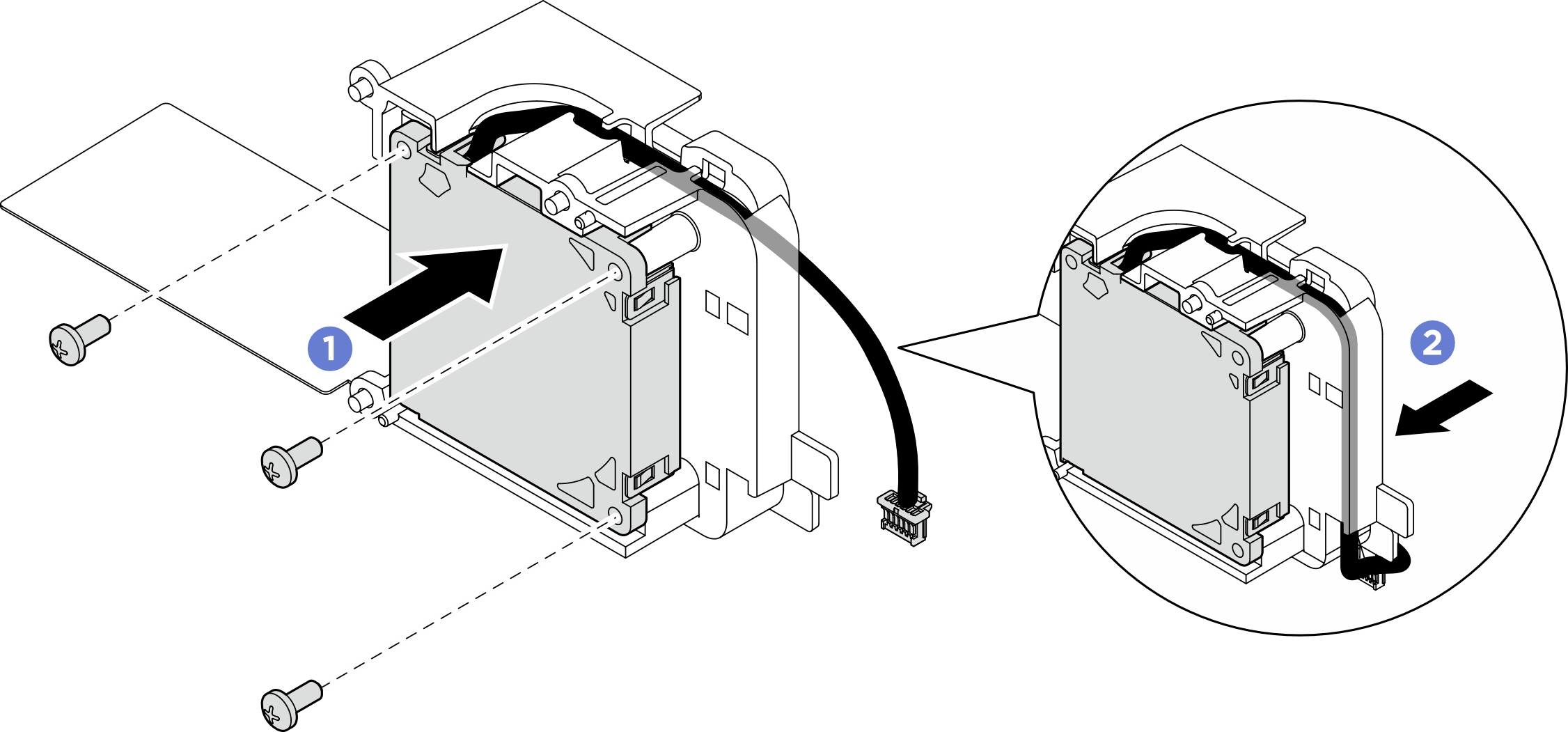

Figura 2. Instalación del ventilador 5
Después de finalizar
- Instale el módulo de ventilador del kit de expansión en el kit de expansión. Consulte Instalación de un módulo del ventilador del kit de expansión
