Desensamblaje de un módulo del ventilador del kit de expansión

Siga las instrucciones que aparecen en esta sección para desmontar un módulo del ventilador del kit de expansión.

Acerca de esta tarea

Nota

El módulo del ventilador del kit de expansión solo es compatible con un kit de expansión del adaptador Ethernet.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite el kit de expansión del nodo. Consulte Extracción del kit de expansión.
   2. Quite la cubierta superior del kit de expansión. Consulte Extracción de la cubierta superior del kit de expansión.
   3. Quite el módulo del ventilador del kit de expansión. Consulte Extracción de un módulo del ventilador del kit de expansión.
2. Desmonte el módulo de ventilador.

   Quite el ventilador 5 del soporte del ventilador.

   1. Quite los tres tornillos que fijan el ventilador; a continuación, saque el ventilador del soporte del ventilador.
   2. Suelte el cable de alimentación del ventilador del soporte del ventilador.

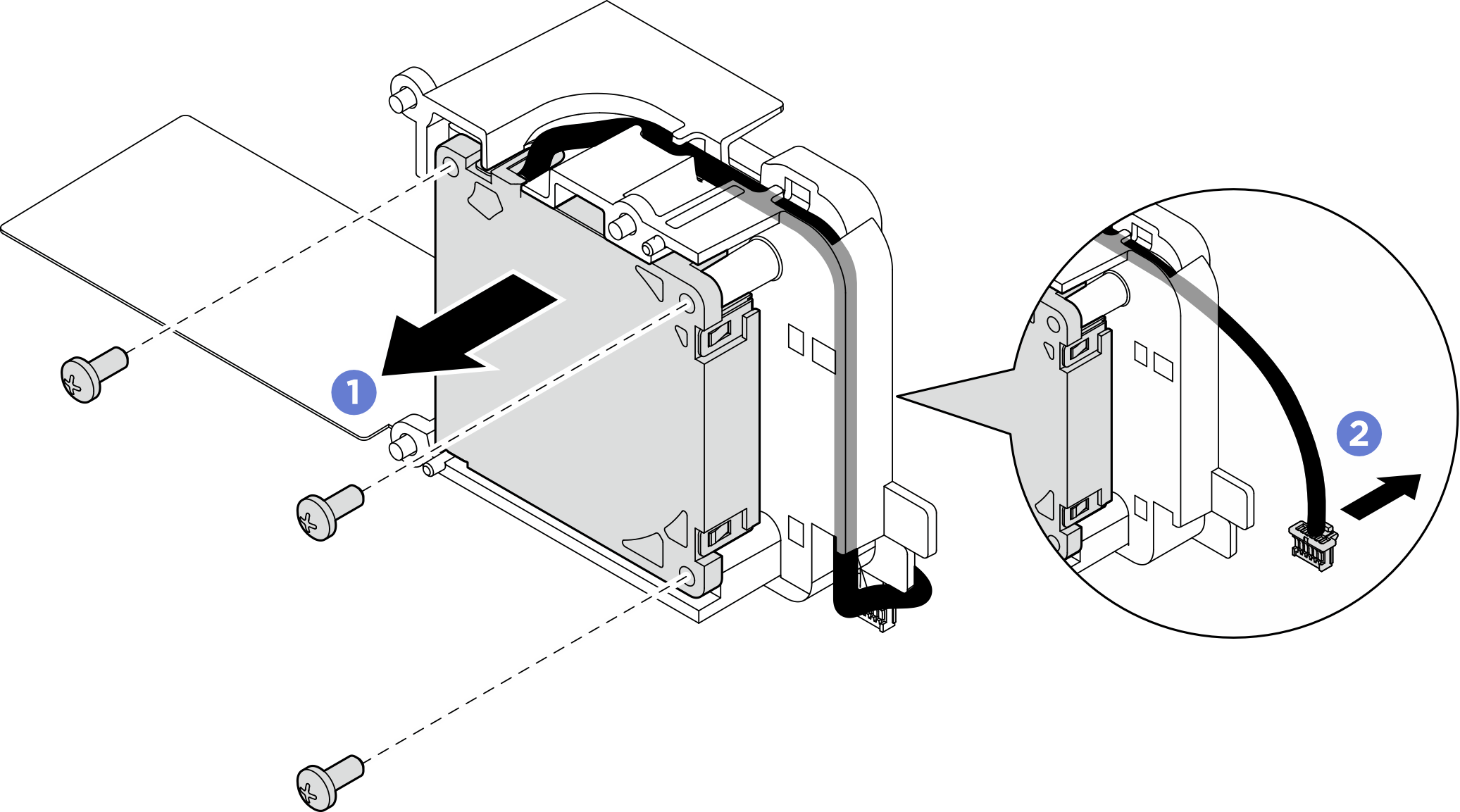

      Figura 1. Extracción del ventilador 5



   Quite el ventilador 6 del soporte del ventilador.

   1. Suelte el cable de alimentación del ventilador del soporte del ventilador.
   2. Quite los tres tornillos que fijan el ventilador; a continuación, saque el ventilador del soporte del ventilador.

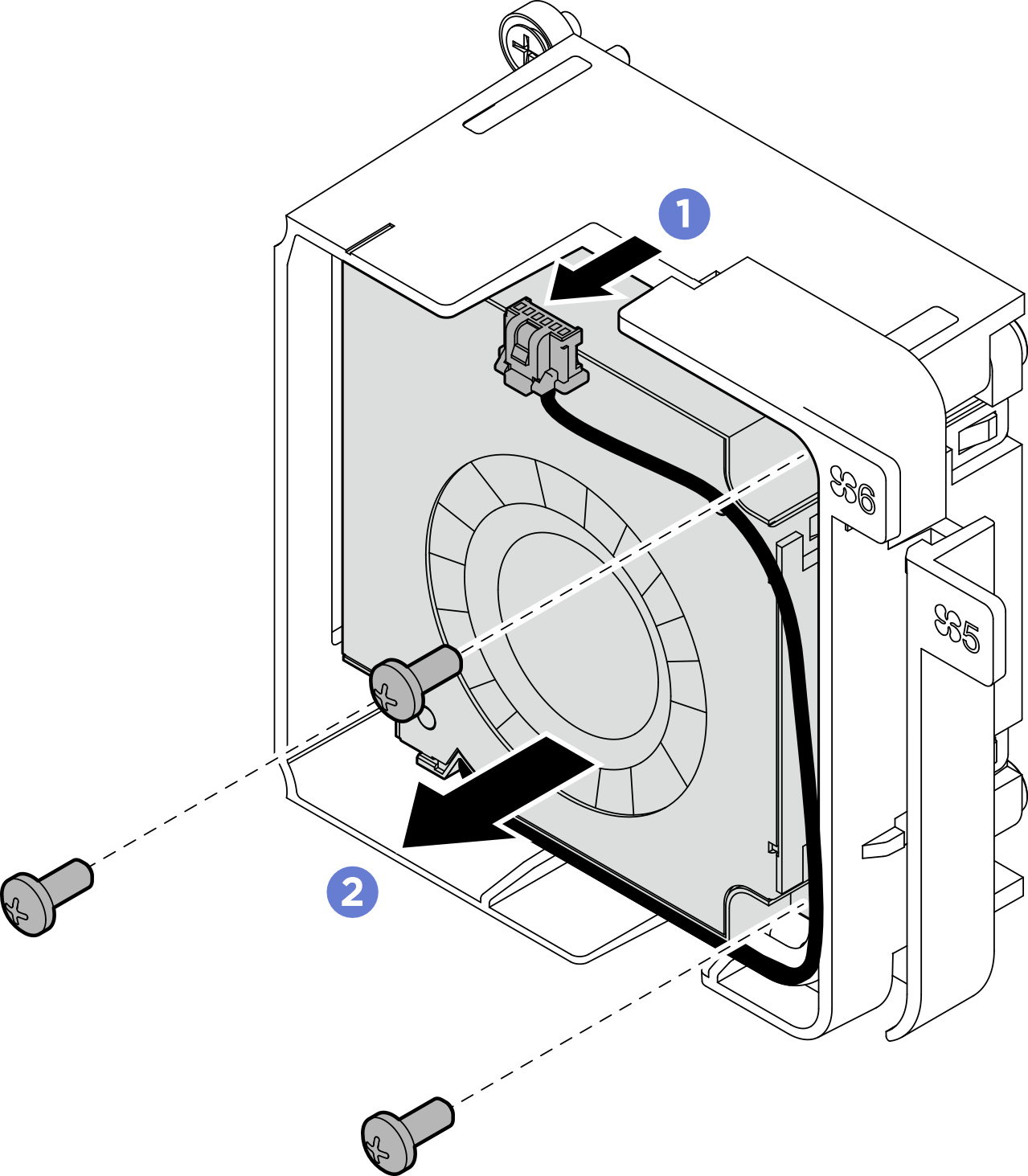

      Figura 2. Extracción del ventilador 6
