ถอดประกอบโมดูลพัดลมชุดขยาย

ทำตามคำแนะนำในส่วนนี้เพื่อถอดส่วนประกอบโมดูลพัดลม

เกี่ยวกับงานนี้

หมายเหตุ

ส่วนนี้ใช้กับชุดขยายที่ติดตั้งอะแดปเตอร์อีเทอร์เน็ตเท่านั้น

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดชุดขยายออกจากโหนด ดู ถอดชุดขยาย
   2. ถอดฝาครอบด้านบนส่วนขยายออก ดู ถอดฝาครอบด้านบนส่วนขยายออก
   3. ถอดโมดูลพัดลมชุดขยาย ดู ถอดโมดูลพัดลมชุดขยาย
2. ถอดส่วนประกอบโมดูลพัดลม

   ถอดพัดลม 5 ออกจากตัวยึดพัดลม

   1. ถอดสกรูสามตัวที่ยึดตัวยึดพัดลมออก แล้วนำพัดลมออกจากตัวยึดพัดลม
   2. ปลดสายไฟพัดลมออกจากช่องเสียบพรีคัตบนตัวยึดพัดลม
      รูปที่ 1. การถอดพัดลม 5



   ถอดพัดลม 6 ออกจากตัวยึดพัดลม

   1. ปลดสายไฟพัดลมออกจากช่องเสียบพรีคัตบนตัวยึดพัดลม
   2. ถอดสกรูสามตัวที่ยึดตัวยึดพัดลมออก แล้วนำพัดลมออกจากตัวยึดพัดลม

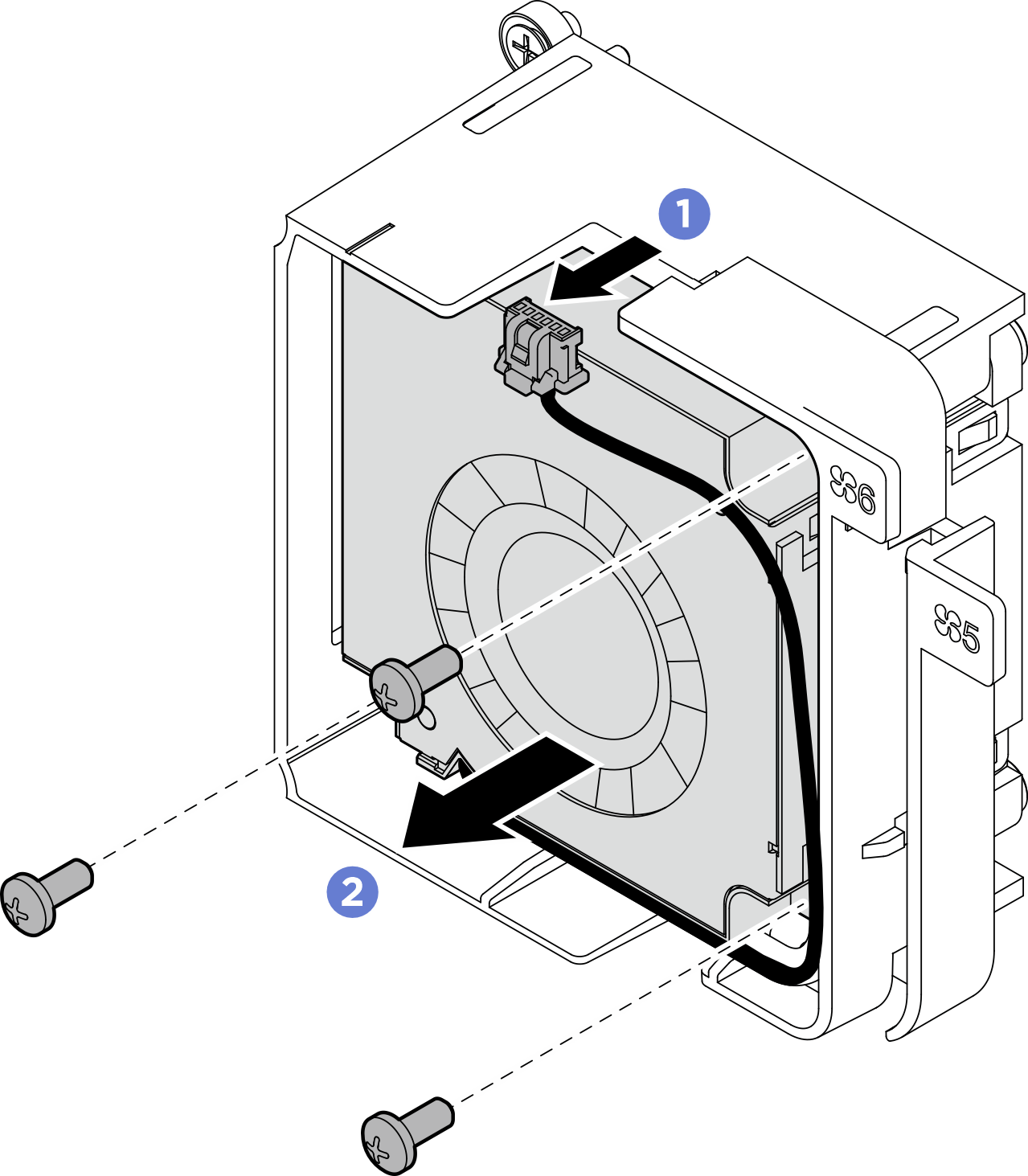

      รูปที่ 2. การถอดพัดลม 6
