從 DIN 滑軌卸下節點

程序

1. 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
   S002



   注意

   裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
2. 從節點套筒卸下節點。
   1. 鬆開節點套筒側面的四個指旋螺絲。
   2. 將節點從節點套筒中滑出。
      圖 1. 從節點套筒卸下節點



程序

1. 為此作業做好準備。
   1. 從節點套筒卸下節點。請參閱從節點套筒卸下節點。
   2. 從電源整流器匣卸下電源整流器。請參閱卸下電源整流器（牆壁/天花板/DIN 滑軌裝載）的步驟 1 和步驟 2。
2. 從 DIN 滑軌裝載板卸下節點套筒。
   1. 卸下固定節點套筒的十二個螺絲。
      圖 2. 使用擴充套件卸下節點套筒



      圖 3. 不使用擴充套件卸下節點套筒


   2. 滑動節點套筒，直到 DIN 滑軌裝載板上的導件插腳位於鎖孔的大開口中；然後，從 DIN 滑軌裝載板卸下節點套筒。
      圖 4. 卸下節點套筒


3. 從 DIN 滑軌卸下 DIN 滑軌裝載板。
   1. 鬆開 DIN 滑軌裝載板正面的兩個 M3.5 螺絲。
   2. 稍微向上提起 DIN 滑軌裝載板，直到 DIN 滑軌固定夾頂端脫離滑軌。
   3. 將 DIN 滑軌裝載板向外旋轉，將其從滑軌上卸下。

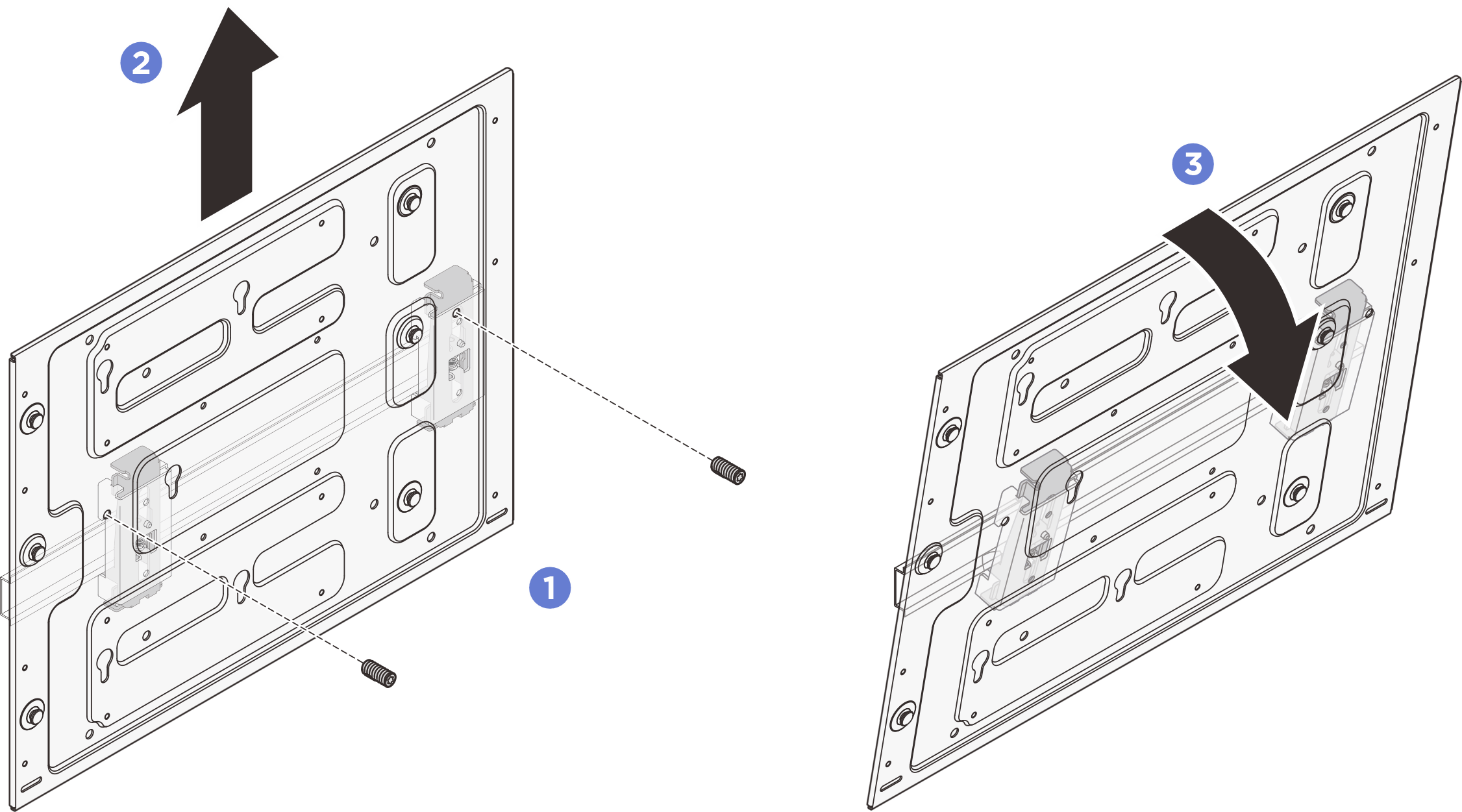

      圖 5. 卸下 DIN 滑軌裝載板


4. 鬆開固定兩個 DIN 滑軌固定夾的四個螺絲；然後，從節點套筒卸下固定夾。
   圖 6. 卸下 DIN 滑軌固定夾
