Extracción de un nodo del riel DIN

Procedimiento

1. Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
   S002



   PRECAUCIÓN

   El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
2. Extraiga el nodo de la manga del nodo.
   1. Suelte los cuatro tornillos de apriete manual que se encuentran en el lateral de la funda del nodo.
   2. Deslice el nodo hacia fuera de la funda del nodo.
      Figura 1. Extracción de un nodo de una funda del nodo



Procedimiento

1. Prepárese para esta tarea.
   1. Quite el nodo de la funda del nodo. Consulte Extracción de un nodo de la funda del nodo.
   2. Quite el adaptador de alimentación del compartimiento del adaptador de alimentación. Consulte los pasos 1 y 2 de Extracción de un adaptador de alimentación (montaje en pared/techo/riel DIN).
2. Quite la funda del nodo de la placa de montaje en riel DIN.
   1. Quite los doce tornillos que fijan la funda del nodo.
      Figura 2. Extracción de la funda del nodo con kit de expansión



      Figura 3. Extracción de la funda del nodo sin kit de expansión


   2. Deslice la funda del nodo hasta que las patillas guía de la placa de montaje en riel DIN queden colocadas en la abertura grande de la cerradura y, a continuación, quite la funda del nodo de la placa del montaje en riel DIN.
      Figura 4. Extracción de la manga del nodo

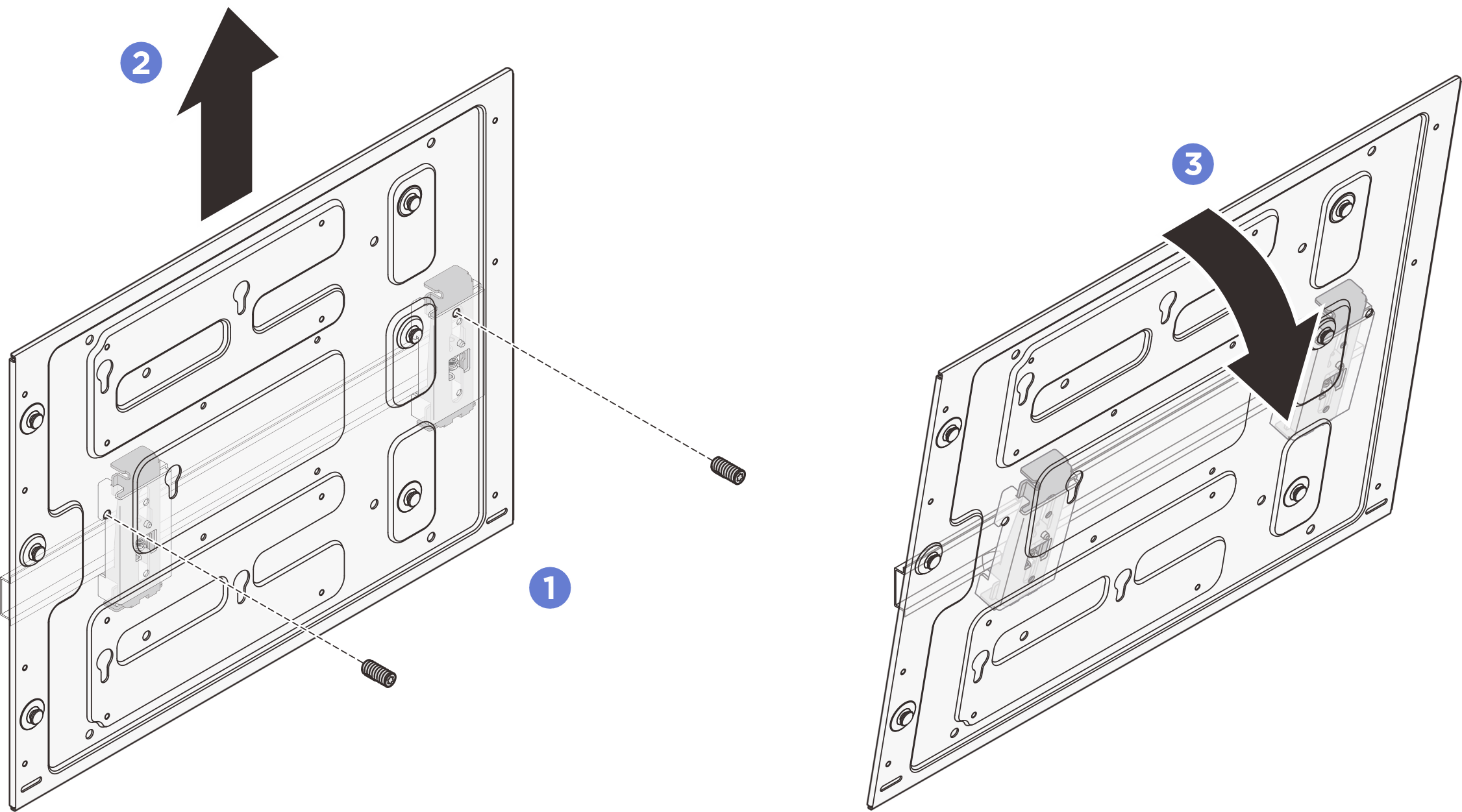

3. Quite la placa de montaje en riel DIN del riel DIN.
   1. Suelte los dos tornillos M3.5 que se encuentran en la parte frontal de la placa de montaje en riel DIN.
   2. Levante la placa de montaje en riel DIN ligeramente hacia arriba hasta que la parte superior de los clips del riel DIN se desenganche del riel.
   3. Gire la placa de montaje en riel DIN hacia afuera para quitarla del riel.
      Figura 5. Extracción de la placa de montaje en riel DIN


4. Suelte los cuatro tornillos que fijan los dos clips del riel DIN y, a continuación, extraiga los clips de la manga del nodo.
   Figura 6. Extracción de los clips del riel DIN
