Rimozione di un nodo dalla guida DIN

Procedura

1. Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
   S002



   Avvertenza

   Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
2. Rimuovere il nodo dal relativo supporto.
   1. Allentare le quattro viti zigrinate sul lato del supporto del nodo.
   2. Fare scorrere il nodo per estrarlo dal supporto.
      Figura 1. Rimozione del nodo dal supporto



Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il nodo dal relativo supporto. Vedere Rimozione di un nodo dal relativo supporto.
   2. Rimuovere l'adattatore di alimentazione dal relativo telaio. Vedere i passaggi 1 e 2 in Rimozione dell'adattatore di alimentazione (montaggio a parete/soffitto/su guida DIN).
2. Rimuovere il supporto del nodo dalla piastra di montaggio su guida DIN.
   1. Rimuovere le dodici viti che fissano il supporto del nodo.
      Figura 2. Rimozione del supporto del nodo con kit di espansione



      Figura 3. Rimozione del supporto del nodo senza kit di espansione


   2. Far scorrere il supporto del nodo finché i piedini della guida sulla piastra di montaggio su guida DIN non risultano inseriti nei fori, quindi rimuovere il supporto dalla piastra di montaggio su guida DIN.
      Figura 4. Rimozione della maniglia del nodo


3. Rimuovere la piastra di montaggio dalla guida DIN.
   1. Allentare le due viti M3.5 sulla parte anteriore della piastra di montaggio su guida DIN.
   2. Sollevare leggermente la piastra di montaggio su guida DIN finché il lato superiore dei fermi DIN non si sganciano dalla guida.
   3. Capovolgere la piastra di montaggio su guida DIN verso l'esterno per rimuoverla dalla guida.

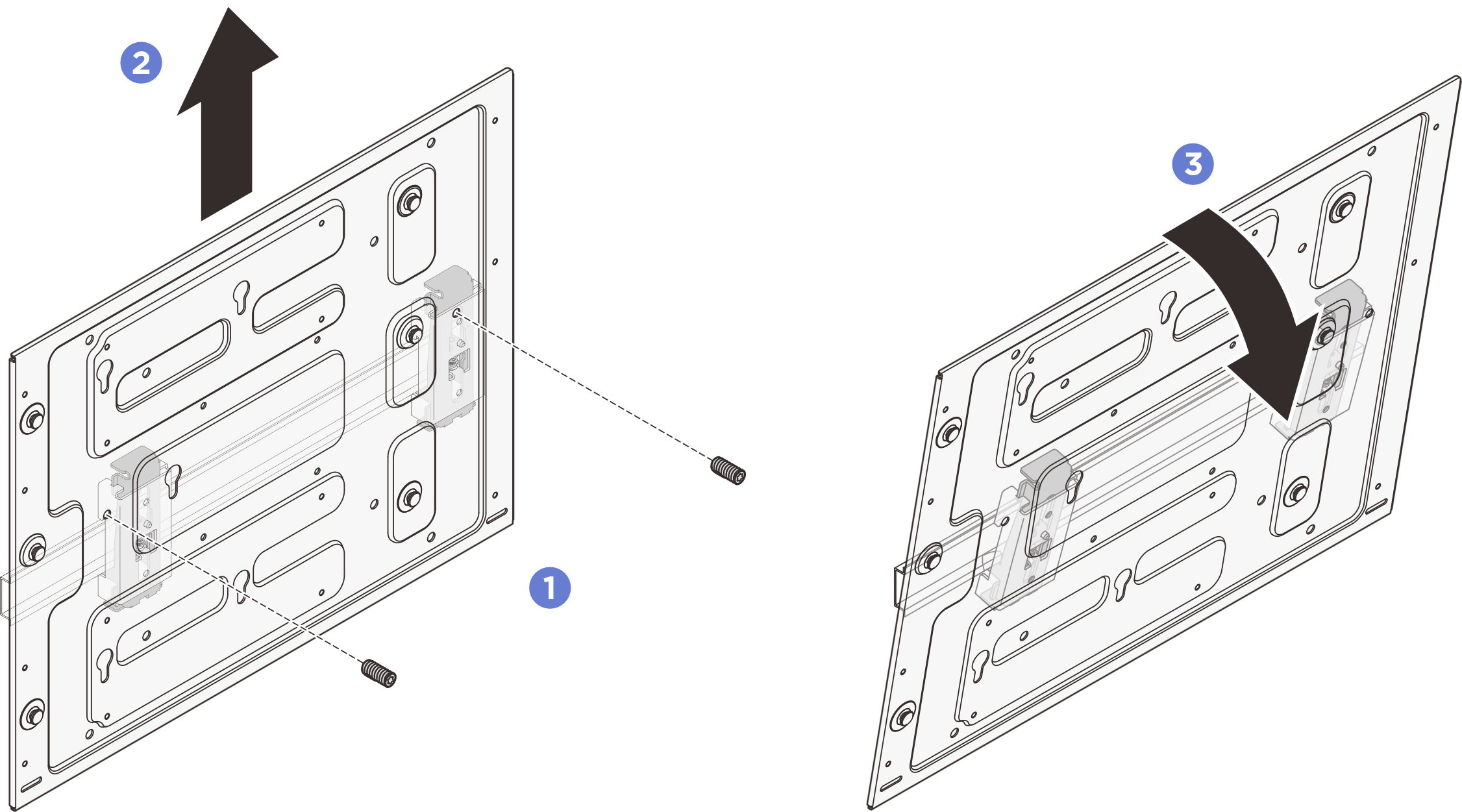

      Figura 5. Rimozione della piastra di montaggio dalla guida DIN


4. Allentare le quattro viti che fissano i due fermi della guida DIN; quindi rimuovere i fermi dalla maniglia del nodo.
   Figura 6. Rimozione dei fermi della guida DIN
