Knoten von der DIN-Schiene entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen Knoten von der DIN-Schiene zu entfernen.

Zu dieser Aufgabe

Achtung

Knoten aus der Knotenhülse entfernen​

Vorgehensweise

  1. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und externen Kabel ab. Siehe Server ausschalten.
    S002
    disconnect all power
    VORSICHT
    Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
  2. Entfernen Sie den Knoten aus der Knotenhülse.
    1. Lösen Sie die vier Rändelschrauben an der Seite der Knotenhülse.
    2. Ziehen Sie den Knoten aus der Knotenhülse heraus.

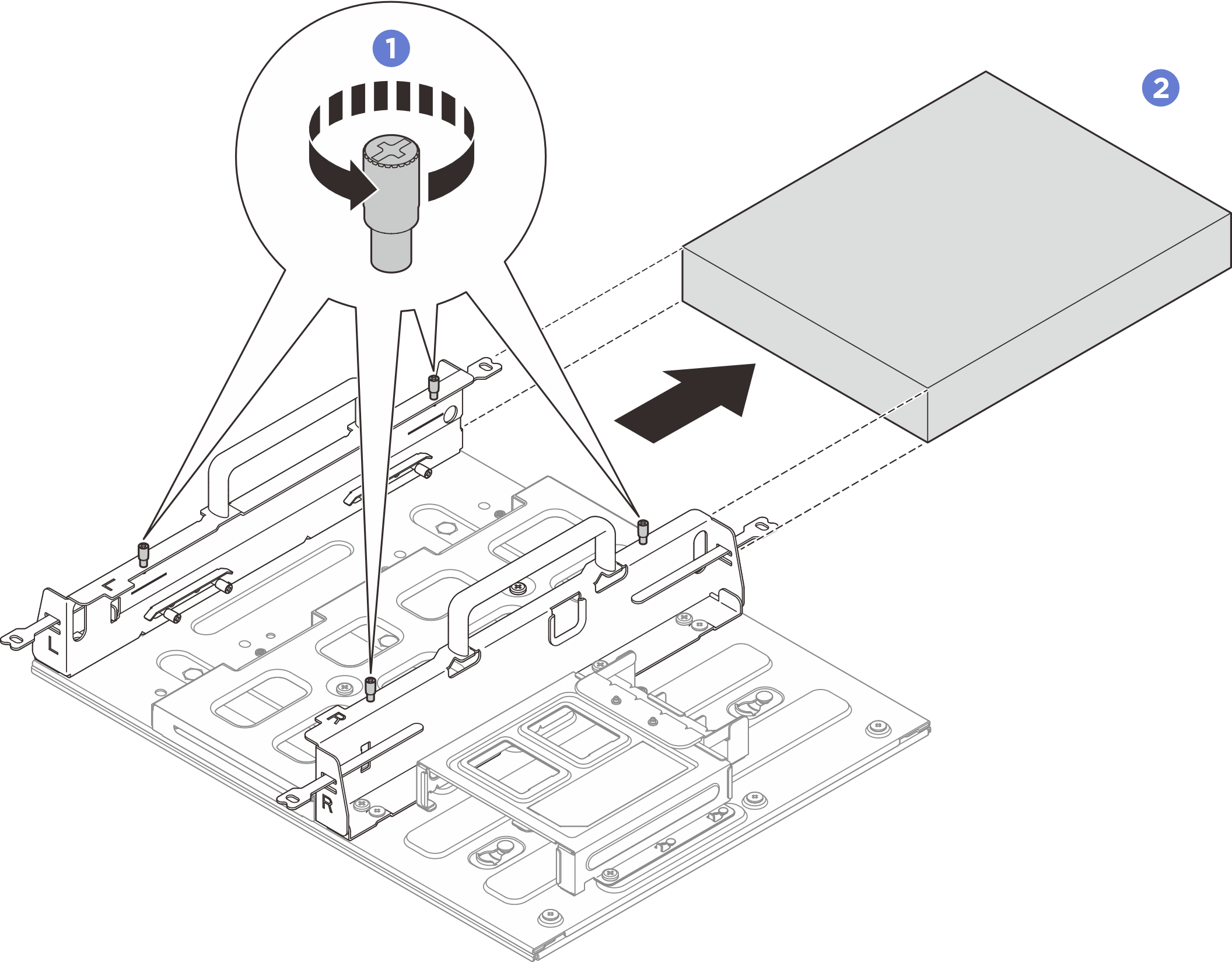

      Abbildung 1. Entfernen eines Knotens aus einer Knotenhülse

Knotenhülsenbaugruppe von der DIN-Schiene entfernen​

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Knoten aus der Knotenhülse. Siehe Knoten aus der Knotenhülse entfernen.
    2. Entfernen Sie das Netzteil aus dem Netzteilrahmen. Siehe Schritt 1 und Schritt 2 in Netzteil entfernen (Wand-/Decken-/DIN-Schienenmontage).
  2. Entfernen Sie die Knotenhülse von der DIN-Schienenmontageplatte.
    1. Entfernen Sie die zwölf Schrauben, mit denen die Knotenhülse befestigt ist.
      Abbildung 2. Entfernen der Knotenhülse mit Erweiterungssatz

      Abbildung 3. Entfernen der Knotenhülse ohne Erweiterungssatz

    2. Schieben Sie die Knotenhülse so weit, bis die Führungsstifte an der DIN-Schienenmontageplatte in der großen Öffnung der Schlüssellochöffnung sitzen. Entfernen Sie die Knotenhülse anschließend von der DIN-Schienenmontageplatte.
      Abbildung 4. Entfernen der Knotenhülse

  3. Entfernen Sie die DIN-Schienenmontageplatte von der DIN-Schiene.
    1. Lösen Sie die beiden M3.5-Schrauben an der Vorderseite der DIN-Schienenmontageplatte.
    2. Heben Sie die DIN-Schienenmontageplatte leicht an, bis sich die Oberseite der DIN-Schienenklammern von der Schiene löst.
    3. Drehen Sie die DIN-Schienenmontageplatte nach außen, um sie von der Schiene zu entfernen.

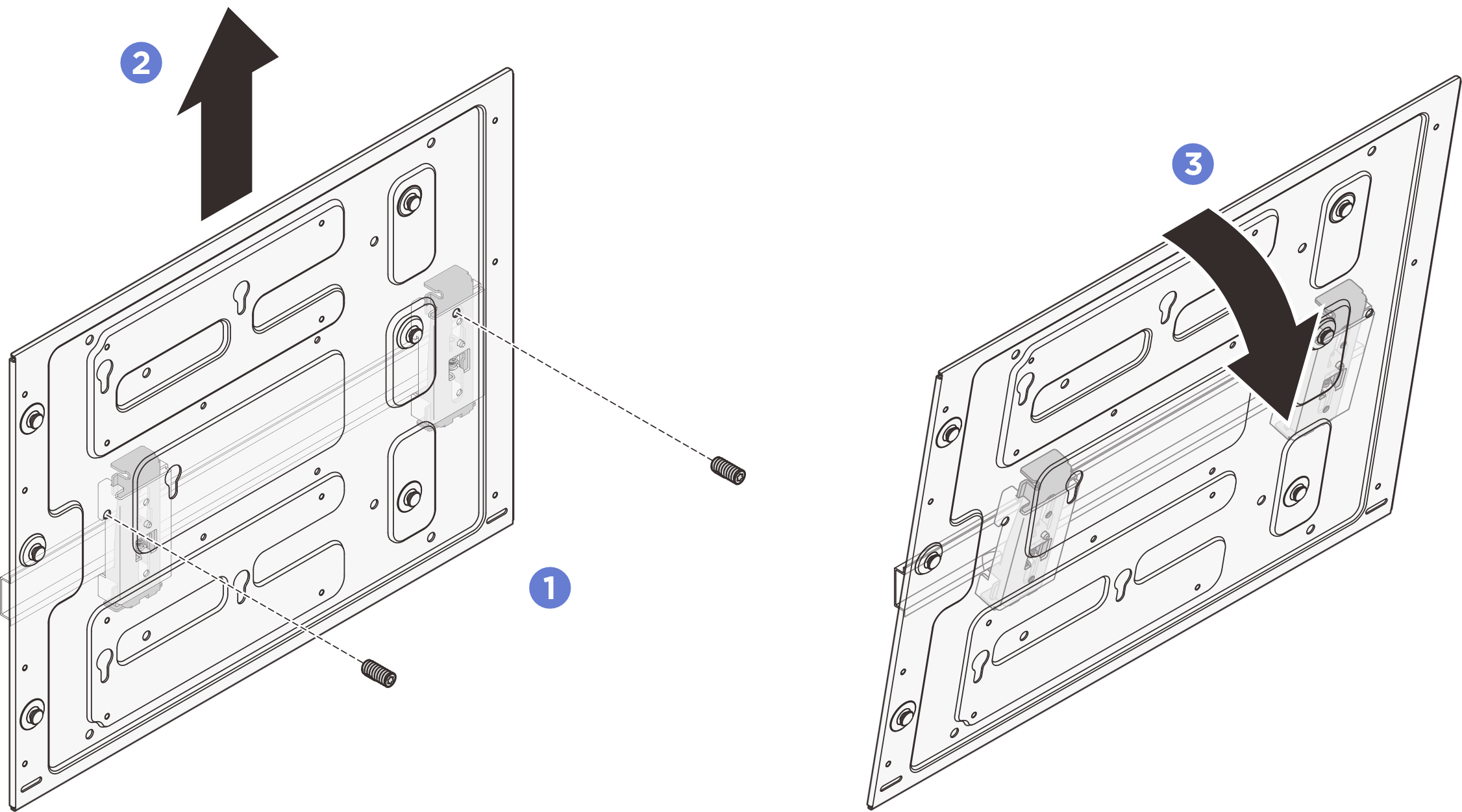

      Abbildung 5. Entfernen der DIN-Schienenmontageplatte

  4. Lösen Sie die vier Schrauben, mit denen die zwei DIN-Schienenklammern befestigt sind. Entfernen Sie die Klammern anschließend von der Knotenhülse.
    Abbildung 6. Entfernen der DIN-Schienenklammern
