Retrait d’un nœud de la glissière DIN

Suivez les instructions de cette section pour retirer un nœud de la glissière DIN.

À propos de cette tâche

Avertissement

Retrait d’un nœud du manchon de nœud​

Procédure

  1. Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
    S002
    disconnect all power
    ATTENTION
    Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
  2. Retirez le nœud du manchon de nœud.
    1. Desserrez les quatre vis moletées situées sur le côté du manchon de nœud.
    2. Faites glisser le nœud hors du manchon de nœud.

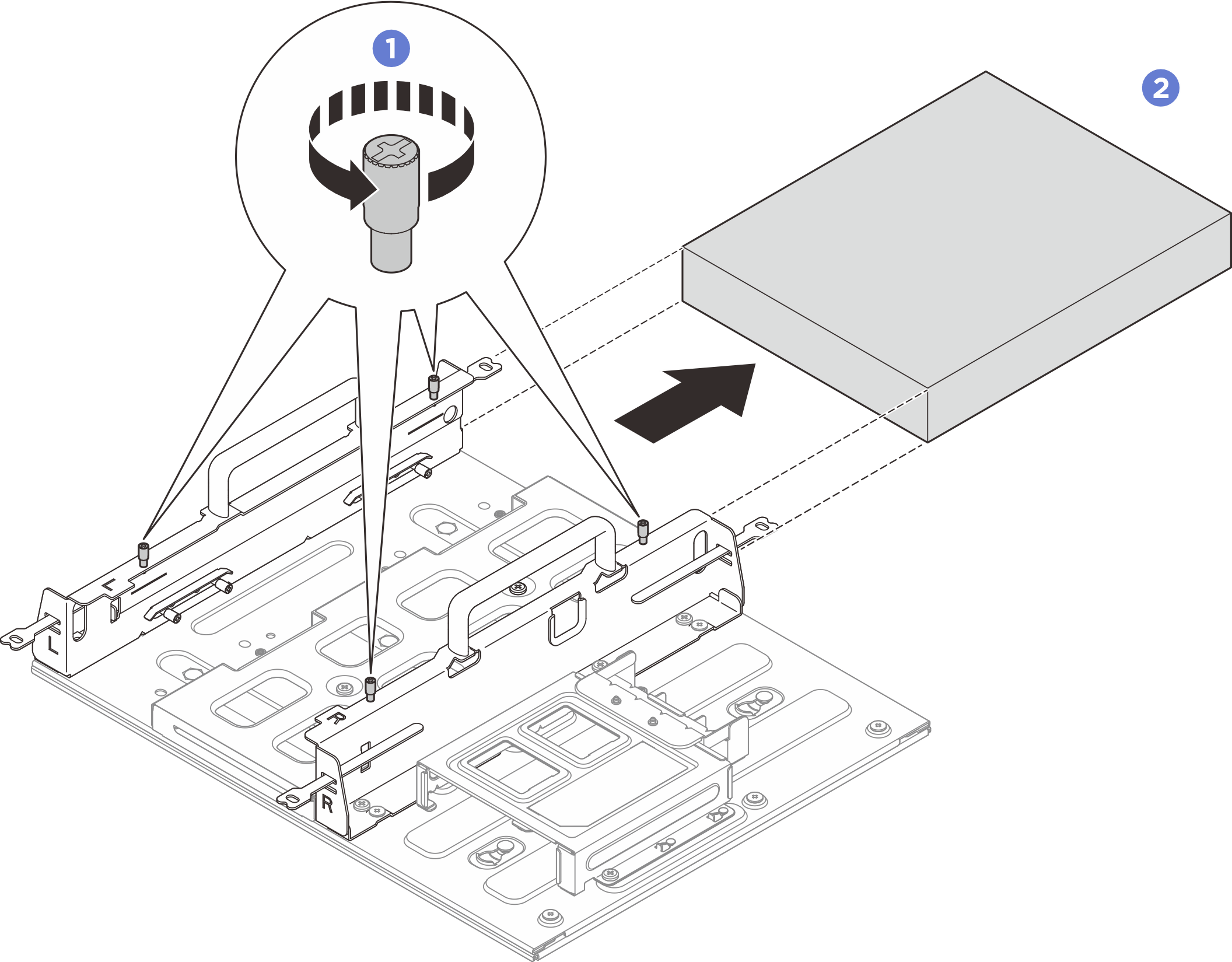

      Figure 1. Retrait d’un nœud d’un manchon de nœud

Retrait de l’assemblage du manchon de nœud du rail DIN​

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le nœud du manchon de nœud. Voir Retrait d’un nœud du manchon de nœud.
    2. Retirez l’adaptateur d’alimentation du boîtier d’adaptateur d’alimentation. Voir l’étape 1 et l’étape 2 dans Retrait d’un adaptateur d’alimentation (montage mural/plafond/sur rail DIN).
  2. Retirez le manchon de nœud de la plaque de montage sur rail DIN.
    1. Retirez les douze vis qui fixent le manchon de nœud.
      Figure 2. Retrait du manchon de nœud avec le kit d’extension

      Figure 3. Retrait du manchon de nœud sans kit d’extension

    2. Faites glisser le manchon du nœud jusqu’à ce que les broches de guidage de la plaque de montage sur rail DIN soient bien placées dans la large ouverture des serrures. Retirez ensuite le manchon de nœud de la plaque de montage sur rail DIN.
      Figure 4. Retrait du manchon de nœud

  3. Retirez la plaque de montage sur rail DIN du rail DIN.
    1. Desserrez les deux vis M3.5 situées à l’avant de la plaque de montage sur rail DIN.
    2. Soulevez légèrement la plaque de montage sur rail DIN vers le haut jusqu’à ce que le côté supérieur des clips du rail DIN se détache du rail.
    3. Faites pivoter la plaque de montage sur rail DIN vers l’extérieur pour la retirer du rail.

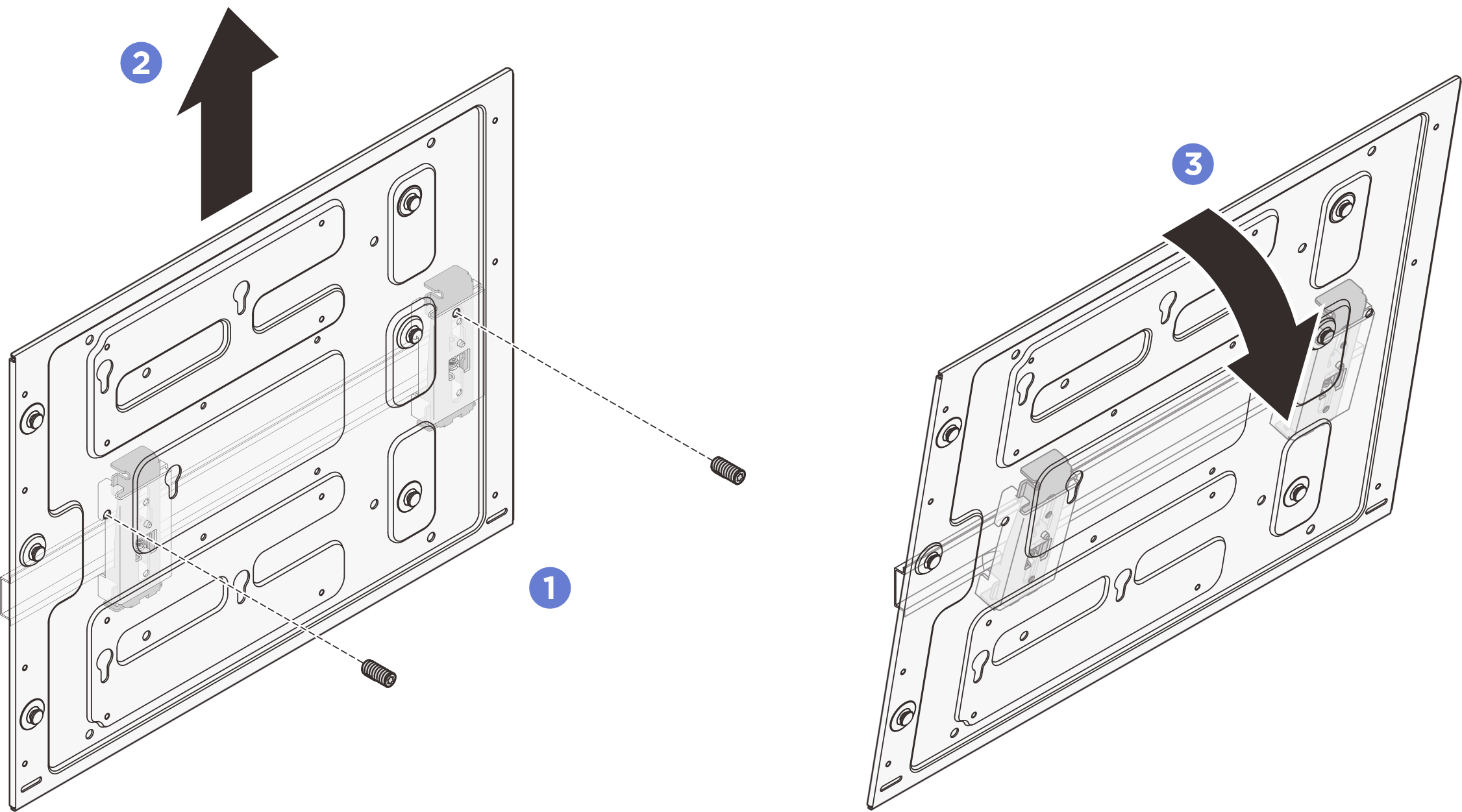

      Figure 5. Retrait de la plaque de montage sur rail DIN

  4. Desserrez les quatre vis qui maintiennent les deux clips de la glissière DIN ; puis retirez les clips du manchon du nœud.
    Figure 6. Retrait des clips de la glissière DIN
