ถอดโหนดออกจากราง DIN

ขั้นตอน

1. ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
   S002



   ข้อควรระวัง

   ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
2. ถอดโหนดออกจากปลอกสวมโหนด
   1. คลายน็อตยึดสี่ตัวที่ด้านข้างของปลอกสวมโหนด
   2. เลื่อนโหนดออกจากปลอกสวมโหนด
      รูปที่ 1. การถอดโหนดออกจากปลอกสวมโหนด



ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดโหนดออกจากปลอกสวมโหนด ดู ถอดโหนดออกจากปลอกสวมโหนด
   2. ถอดอุปกรณ์แปลงไฟออกจากตัวครอบอุปกรณ์แปลงไฟ ดูขั้นตอนที่ 1 และขั้นตอนที่ 2 ใน ถอดอุปกรณ์แปลงไฟ (การติดตั้งบนผนัง/เพดาน/ราง DIN)
2. ถอดปลอกสวมโหนดออกจากแผ่นติดราง DIN
   1. ถอดสกรูสิบสองตัวที่ยึดปลอกสวมโหนด
      รูปที่ 2. การถอดปลอกสวมโหนดด้วยชุดขยาย



      รูปที่ 3. การถอดปลอกสวมโหนดโดยไม่มีชุดขยาย


   2. เลื่อนปลอกสวมโหนดจนกระทั่งหมุดนำร่องบนแผ่นติดราง DIN เข้าที่ในช่องขนาดใหญ่ของรูสลัก จากนั้นให้ถอดปลอกสวมโหนดออกจากแผ่นติดราง DIN
      รูปที่ 4. การถอดปลอกสวมโหนด


3. ถอดแผ่นติดราง DIN ออกจากราง DIN
   1. คลายสกรู M3.5 สองตัวที่ด้านหน้าของแผ่นติดราง DIN
   2. ยกแผ่นติดราง DIN ขึ้นเล็กน้อยจนกระทั่งด้านบนของคลิปราง DIN หลุดออกจากราง
   3. หมุนแผ่นติดราง DIN ออกด้านนอกเพื่อถอดออกจากราง

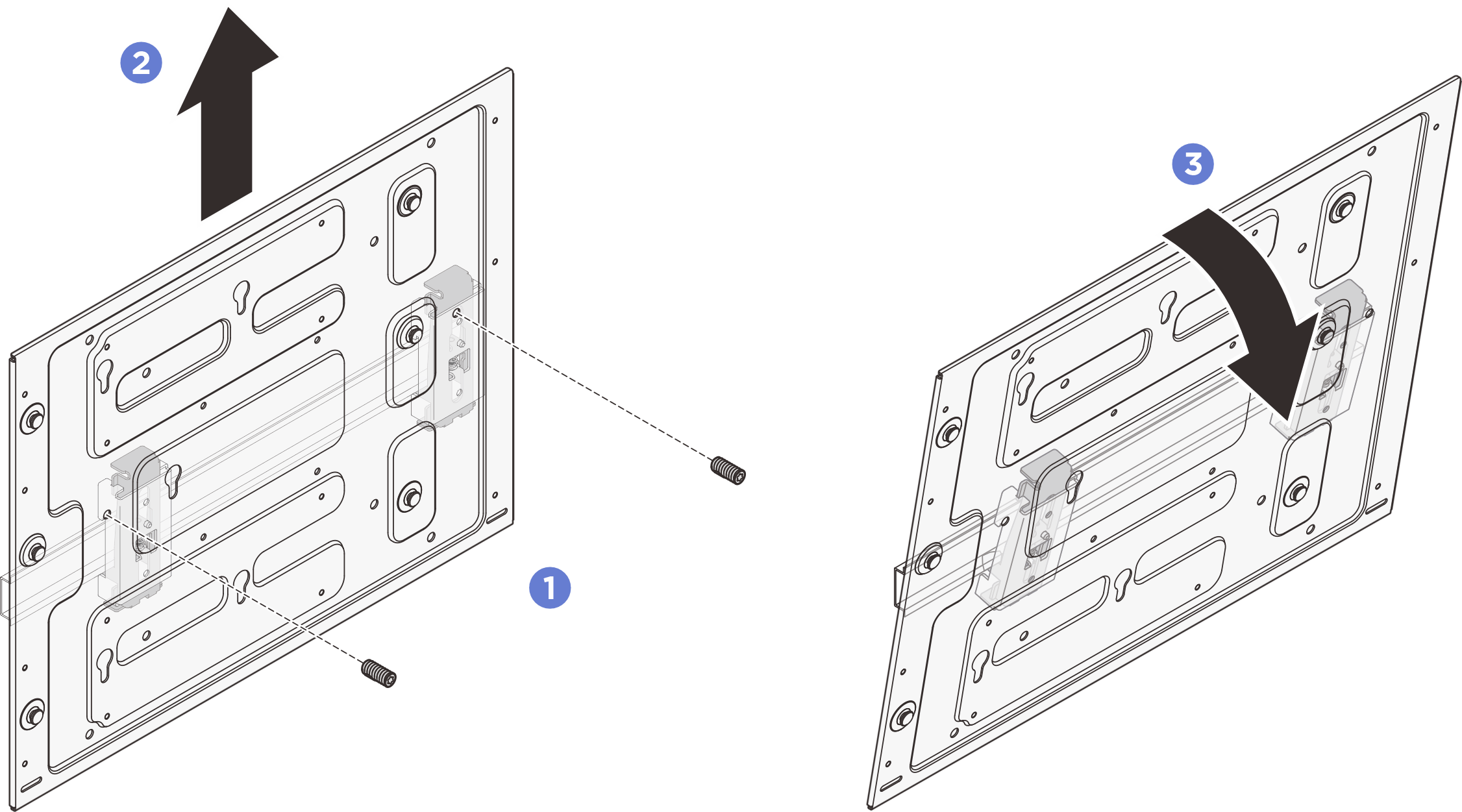

      รูปที่ 5. การถอดแผ่นติดราง DIN


4. คลายสกรูสี่ตัวที่ยึดคลิปราง DIN สองตัวออก จากนั้น ถอดคลิปออกจากปลอกสวมโหนด
   รูปที่ 6. การถอดคลิปราง DIN
