ติดตั้งโหนดในราง DIN

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโหนดเข้ากับราง DIN

เกี่ยวกับงานนี้

S002
disconnect all power
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ
หมายเหตุ
หากมีการติดตั้งปลอกสวมโหนดบนราง DIN แล้ว ให้เริ่มจาก ติดตั้งโหนดลงในปลอกสวมโหนด

ติดตั้งส่วนประกอบปลอกสวมโหนดลงในราง DIN

ขั้นตอน

  1. ถอดปลอกสวมโหนดออกจากแผ่นยึด
    1. ถอดสกรูสิบเอ็ดตัวที่ยึดปลอกสวมโหนด
      รูปที่ 1. การถอดปลอกสวมโหนดด้วยชุดขยาย

      รูปที่ 2. การถอดปลอกสวมโหนดโดยไม่มีชุดขยาย

    2. เลื่อนปลอกสวมโหนดจนกระทั่งหมุดนำร่องบนแผ่นยึดเข้าที่ในช่องขนาดใหญ่ของรูกุญแจ จากนั้น ถอดปลอกสวมโหนดออกจากแผ่นยึด
      รูปที่ 3. การถอดปลอกสวมโหนด

  2. ยึดคลิปราง DIN เข้ากับแผ่นยึดด้วยสกรูสองตัวสำหรับแต่ละคลิป

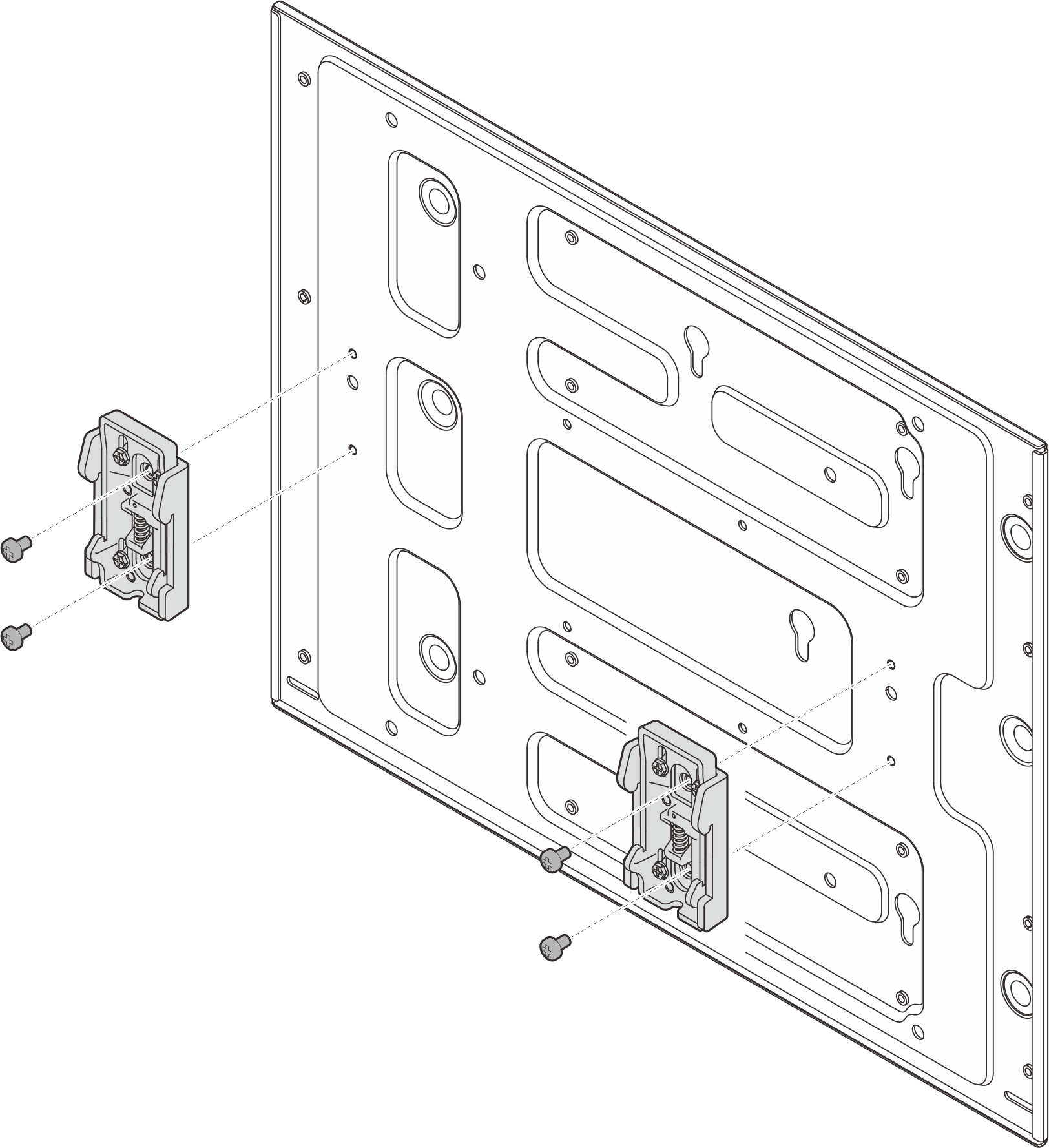

    รูปที่ 4. การติดตั้งคลิปราง DIN

  3. ติดตั้งแผ่นยึดเข้ากับราง DIN
    1. เกี่ยวคลิปราง DIN ด้านบนเข้ากับรางโดยเอียงทำมุม
    2. หมุนแผ่นยึดไปทางราง DIN และตรวจสอบให้แน่ใจว่าคลิปราง DIN เข้าที่แน่นดี
    3. ขันสกรู M3.5 สองตัวให้แน่นเพื่อยึดแผ่นยึดให้แน่น

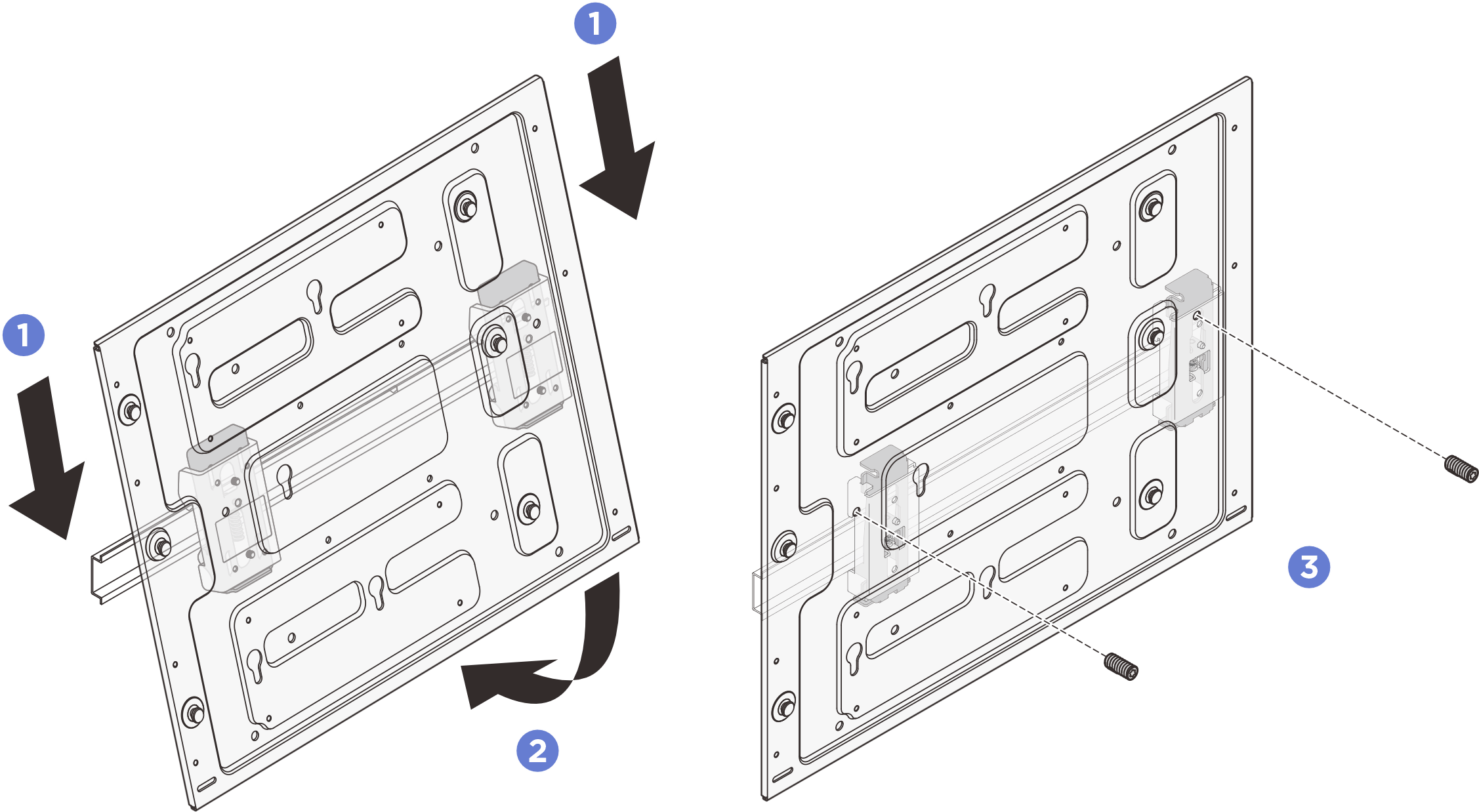

      รูปที่ 5. การติดตั้งแผ่นยึด

  4. ติดตั้งปลอกสวมโหนดเข้ากับแผ่นยึด
    1. จัดตำแหน่งปลอกสวมโหนดให้ตรงกับหมุดนำร่องบนแผ่นยึด
    2. ดันปลอกสวมโหนดลงบนแผ่นยึด จากนั้น เลื่อนปลอกสวมโหนดจนกระทั่งหมุดนำร่องอยู่ในช่องเล็กๆ ของรูสลัก
      หมายเหตุ
      มีโลโก้ “L” และ “R” อยู่ที่ด้านหน้าของตัวยึดปลอกสวมโหนด ซึ่งแสดงถึงมือซ้ายและมือขวาของผู้ใช้ ตรวจสอบให้แน่ใจว่าได้ติดตั้งปลอกสวมโหนดด้วยการวางแนวที่ถูกต้องตามที่แสดงในภาพประกอบ
      รูปที่ 6. การติดตั้งปลอกสวมโหนด

    3. ยึดปลอกสวมโหนดด้วยสกรูเจ็ดตัว
      รูปที่ 7. การติดตั้งปลอกสวมโหนดพร้อมชุดขยาย

      รูปที่ 8. การติดตั้งปลอกสวมโหนดโดยไม่มีชุดขยาย

ติดตั้งโหนดลงในปลอกสวมโหนด

ขั้นตอน

ติดตั้งโหนดลงในปลอกสวมโหนด
  1. จัดตำแหน่งของโหนดให้ตรงกับปลอกสวมโหนด จากนั้น สอดและเลื่อนโหนดเข้าไปในปลอกสวมโหนดจนกว่าจะสุด
  2. ขันน็อตยึดสี่ตัวที่ด้านข้างของปลอกสวมโหนด
รูปที่ 9. การติดตั้งโหนดลงในปลอกสวมโหนด

หลังจากดำเนินการเสร็จ
  • ติดตั้งอุปกรณ์แปลงไฟและตัวครอบอุปกรณ์แปลงไฟ ดูติดตั้งอุปกรณ์แปลงไฟ (การติดตั้งบนผนัง/เพดาน/ราง DIN)

  • หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
