DIN 레일에 노드 설치

절차

1. DIN 레일 마운트 플레이트에서 노드 슬리브를 제거합니다.
   1. 노드 슬리브를 고정하는 나사 12개를 제거하십시오.

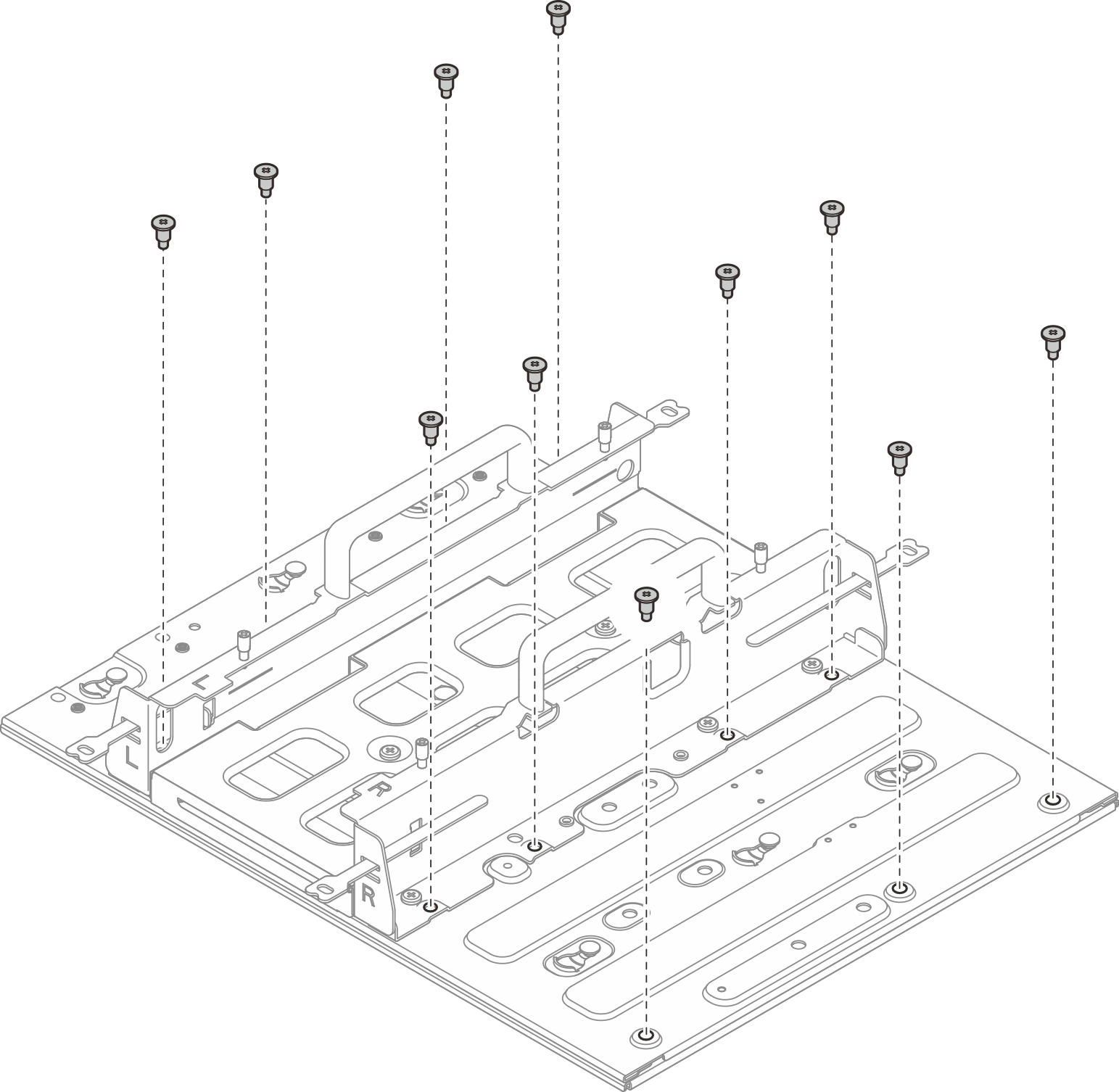

      그림 1. 확장 키트를 사용해 노드 슬리브 제거

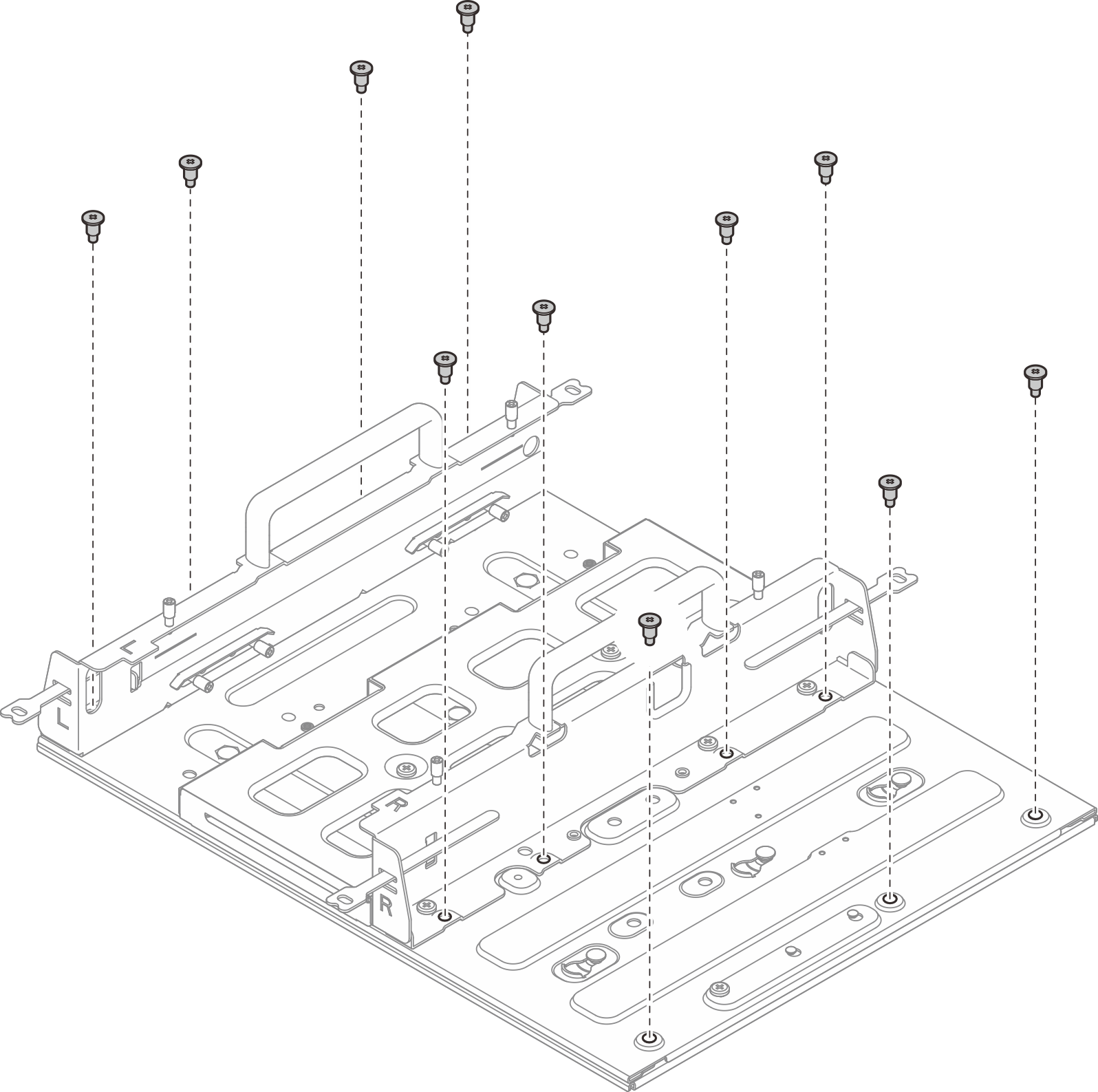

      그림 2. 확장 키트를 사용하지 않고 노드 슬리브 제거


   2. DIN 레일 마운트 플레이트의 가이드 핀이 큰 열쇠 구멍에 장착될 때까지 노드 슬리브를 밀어 넣습니다. 그런 다음 DIN 레일 마운트 플레이트에서 노드 슬리브를 제거합니다.
      그림 3. 노드 슬리브 제거

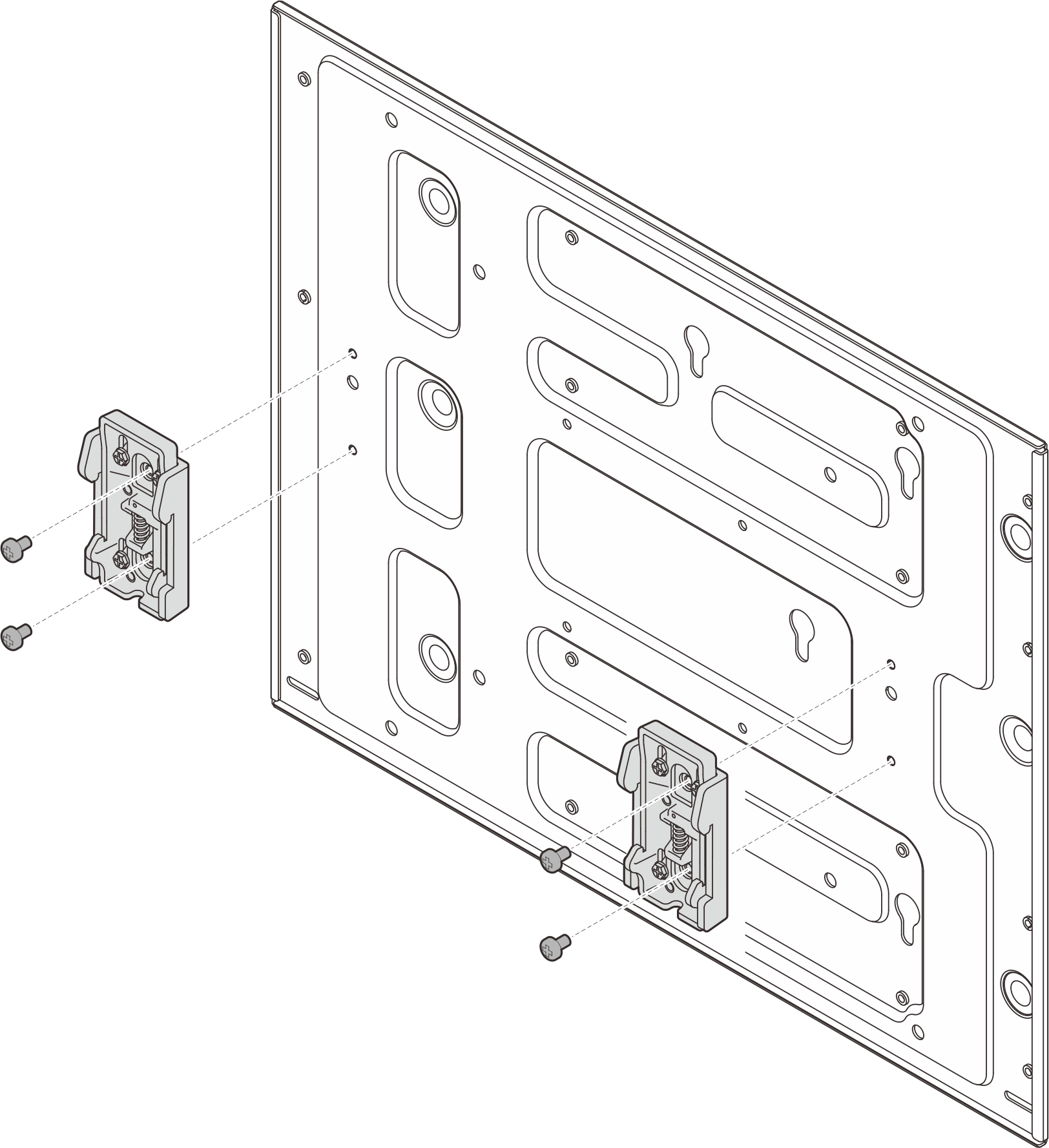

2. 클립당 나사를 2개씩 사용하여 DIN 레일 클립을 DIN 레일 마운트 플레이트에 고정합니다.
   그림 4. DIN 레일 클립 설치

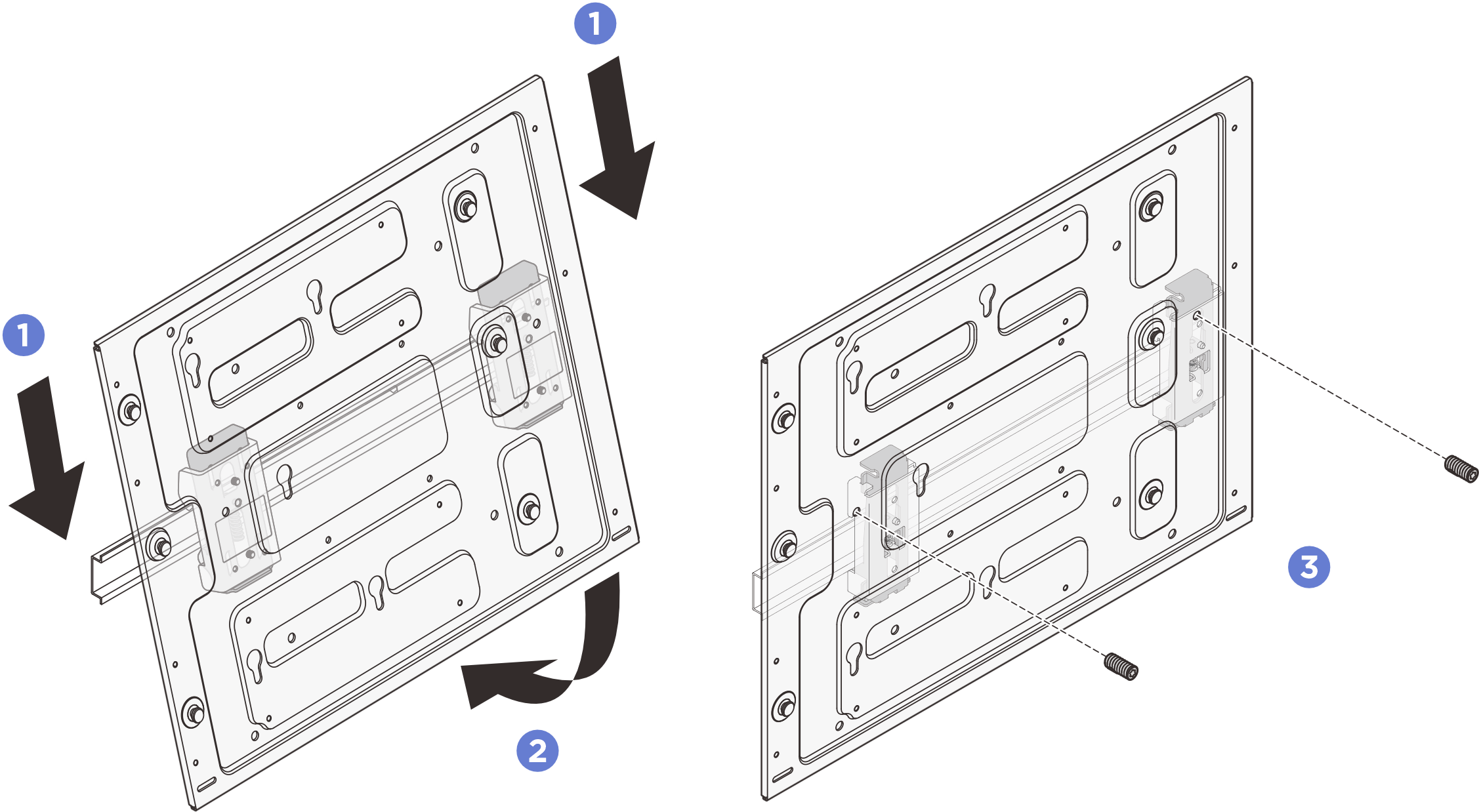

3. DIN 레일 마운트 플레이트를 DIN 레일에 장착합니다.
   1. DIN 레일 클립의 윗면을 일정한 각도로 레일에 고정하십시오.
   2. DIN 레일 마운트 플레이트를 DIN 레일 쪽으로 돌리고 DIN 레일 클립이 단단히 고정되었는지 확인합니다.
   3. M3.5 나사 2개를 조여 DIN 레일 마운트 플레이트를 완전히 고정합니다.
      그림 5. DIN 레일 마운트 플레이트 설치

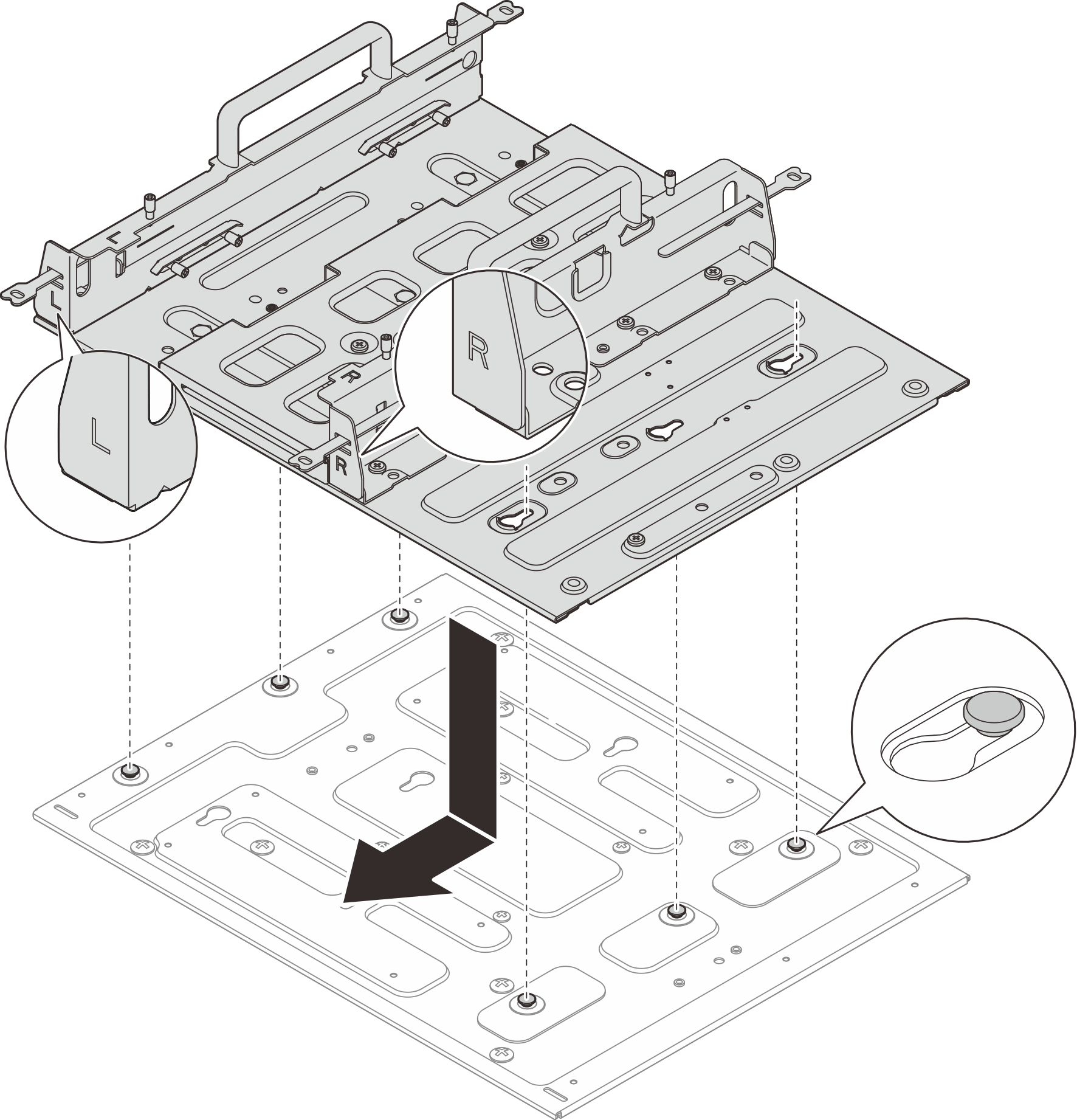

4. DIN 레일 마운트 플레이트에 노드 슬리브를 설치합니다.
   1. 노드 슬리브를 DIN 레일 마운트 플레이트의 가이드 핀에 맞춥니다.
   2. 노드 슬리브를 DIN 레일 마운트 플레이트로 내립니다. 가이드 핀이 열쇠 구멍의 작은 구멍에 장착될 때까지 노드 슬리브를 밉니다.
      주

      노드 슬리브 홀더 앞면에는 사용자의 왼손과 오른손을 나타내는 "L" 및 "R" 로고가 표시되어 있습니다(노드 앞면에서 볼 때). 그림과 같이 올바른 방향으로 노드 슬리브를 설치해야 합니다.

      그림 6. 노드 슬리브 설치


   3. 11개의 나사로 노드 슬리브를 고정합니다.
      그림 7. 확장 키트를 사용해 노드 슬리브 설치



      그림 8. 확장 키트를 사용하지 않고 노드 슬리브 설치



절차

노드 슬리브에 노드를 설치하십시오.

1. 노드를 노드 슬리브에 정렬시킨 다음, 노드가 멈출 때까지 노드 슬리브에 노드를 삽입하여 밀어 넣습니다.
2. 노드 슬리브의 측면에 있는 나비 나사 4개를 조이십시오.

그림 9. 노드 슬리브에 노드 설치
