將節點安裝到 DIN 滑軌

請依照本節中的指示將節點安裝到 DIN 滑軌。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心
註
如果節點套筒已安裝在 DIN 滑軌上，請從將節點安裝到節點套筒中開始。

將節點套筒組件安裝到 DIN 滑軌​

程序

  1. 從 DIN 滑軌裝載板卸下節點套筒。
    1. 卸下固定節點套筒的十二個螺絲。
      圖 1. 使用擴充套件卸下節點套筒

      圖 2. 不使用擴充套件卸下節點套筒

    2. 滑動節點套筒，直到 DIN 滑軌裝載板上的導件插腳位於鎖孔的大開口中；然後，從 DIN 滑軌裝載板卸下節點套筒。
      圖 3. 卸下節點套筒

  2. 將每個 DIN 滑軌固定夾用兩個螺絲固定到 DIN 滑軌裝載板上。
    圖 4. 安裝 DIN 滑軌固定夾

  3. 將 DIN 滑軌裝載板安裝到 DIN 滑軌。
    1. 將 DIN 滑軌固定夾的頂端以一定角度鉤在滑軌上。
    2. 將 DIN 滑軌裝載板朝 DIN 滑軌轉動，並確保 DIN 滑軌固定夾固定到位。
    3. 鎖緊兩個 M3.5 螺絲，以完全固定 DIN 滑軌裝載板。

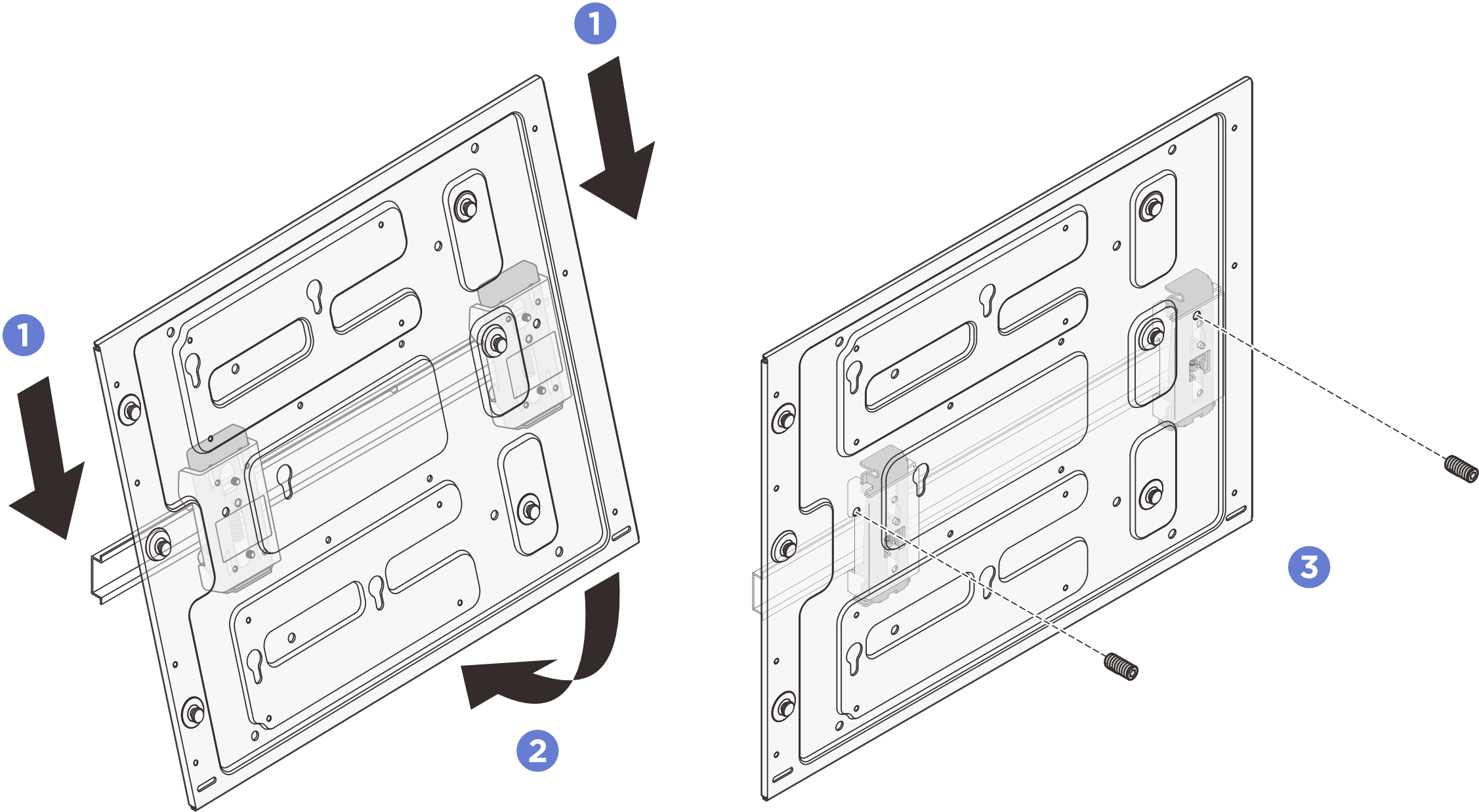

      圖 5. 安裝 DIN 滑軌裝載板

  4. 將節點套筒安裝到 DIN 滑軌裝載板。
    1. 將節點套筒對齊 DIN 滑軌裝載板上的導件插腳。
    2. 將節點套筒向下放到 DIN 滑軌裝載板上；然後滑動節點套筒，直到導件插腳位於鎖孔的小開口中。
      註
      節點套筒固定器的正面分別標示有「L」和「R」標誌，代表使用者的左側和右側（從節點正面檢視）。確保依照圖中所示的正確方向安裝節點套筒。
      圖 6. 安裝節點套筒

    3. 用十一個螺絲固定節點套筒。
      圖 7. 使用擴充套件安裝節點套筒

      圖 8. 不使用擴充套件安裝節點套筒

將節點安裝到節點套筒中​

程序

將節點安裝到節點套筒中。
  1. 將節點對齊節點套筒，然後將節點插入節點套筒，直到其停止。
  2. 鎖緊節點套筒側面的四個指旋螺絲。
圖 9. 將節點安裝到節點套筒中

在您完成之後
