Installazione di un nodo sulla guida DIN

Seguire le istruzioni riportate in questa sezione per installare un nodo nella guida DIN.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione
Nota
Se il supporto del nodo è già installato sulla guida DIN, iniziare da Installazione del nodo nel supporto del nodo.

Installazione dell'assieme supporto del nodo sulla guida DIN​

Procedura

  1. Rimuovere il supporto del nodo dalla piastra di montaggio su guida DIN.
    1. Rimuovere le dodici viti che fissano il supporto del nodo.

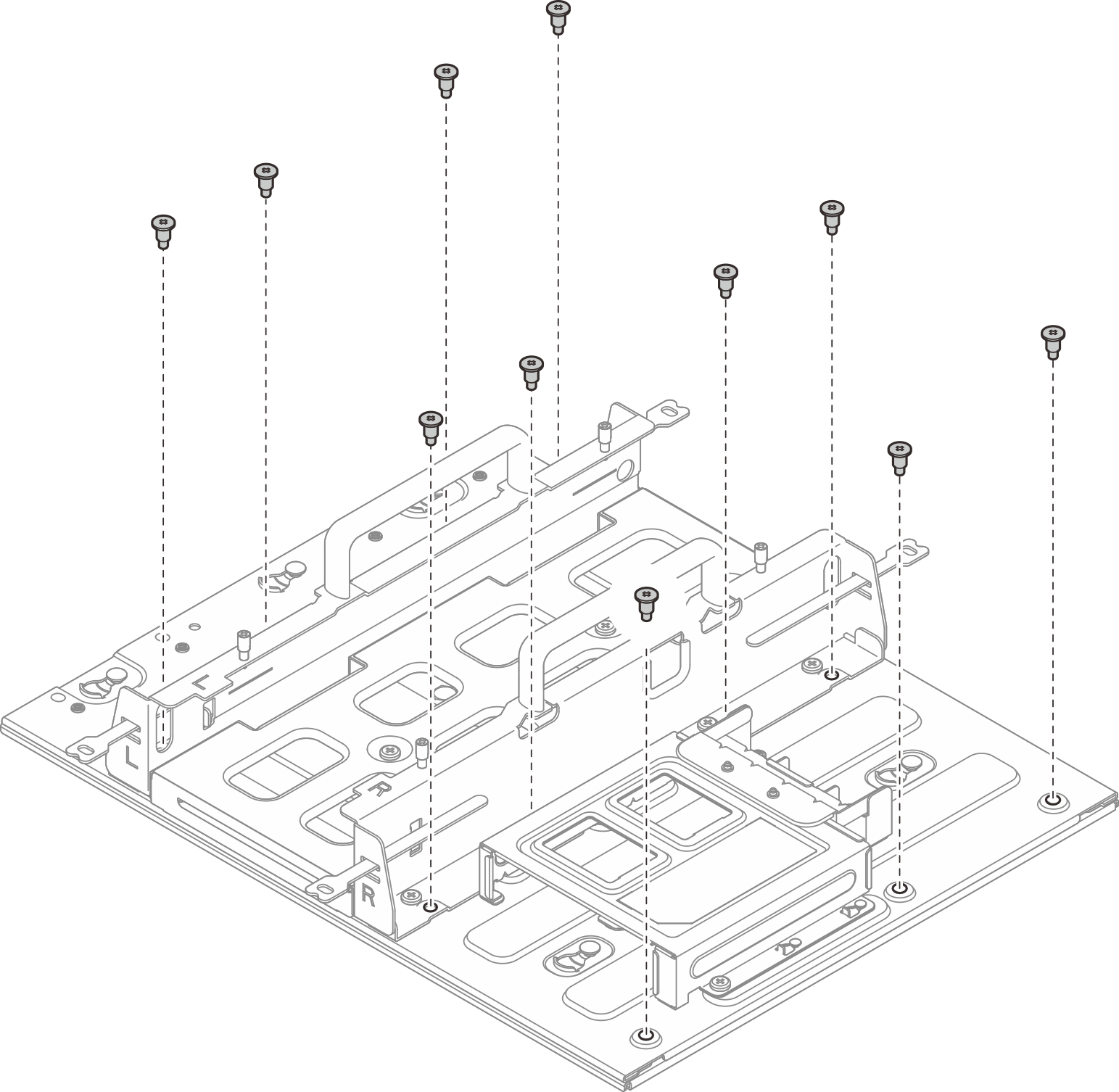

      Figura 1. Rimozione del supporto del nodo con kit di espansione

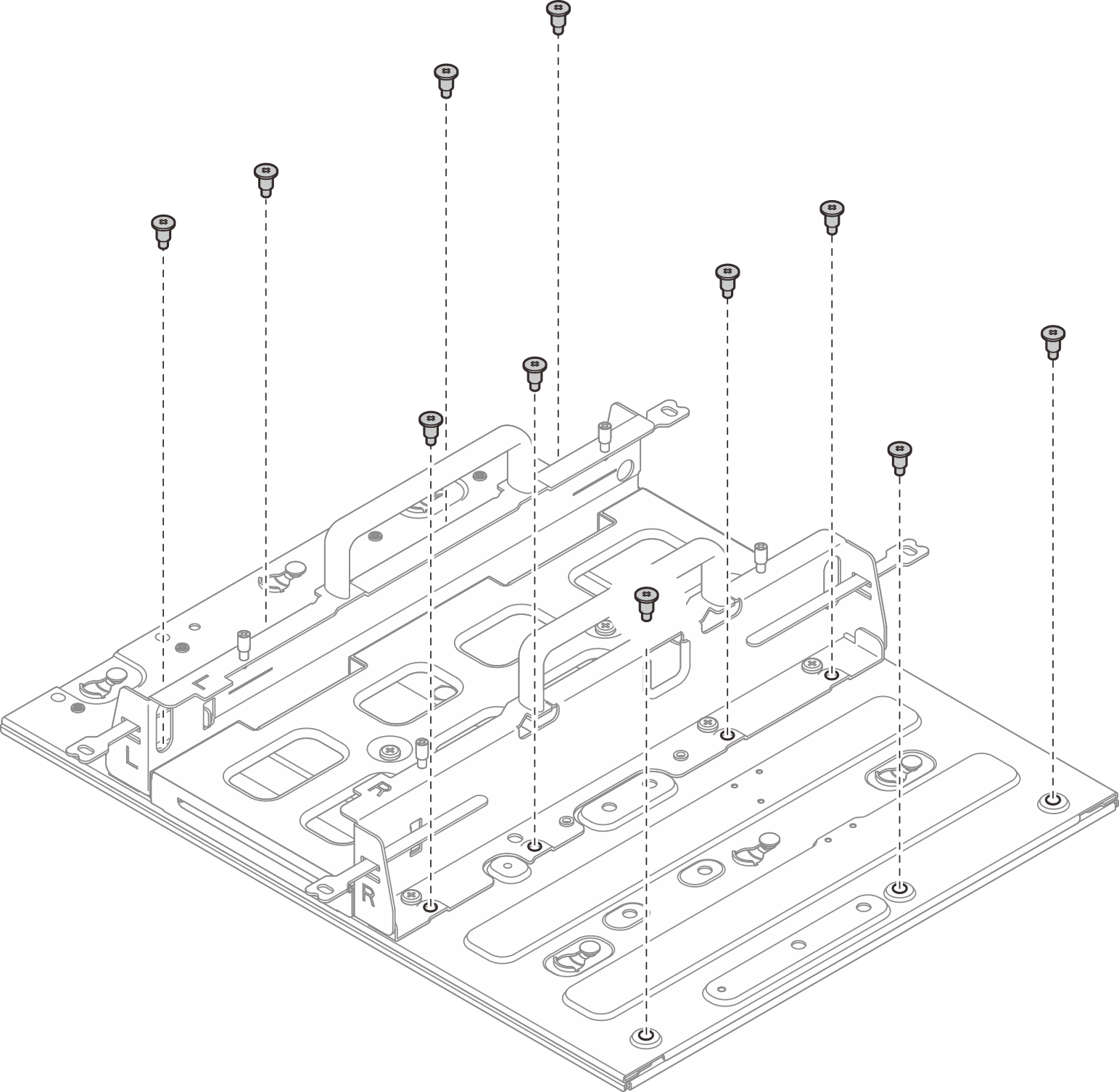

      Figura 2. Rimozione del supporto del nodo senza kit di espansione

    2. Far scorrere il supporto del nodo finché i piedini della guida sulla piastra di montaggio su guida DIN non risultano inseriti nei fori, quindi rimuovere il supporto dalla piastra di montaggio su guida DIN.

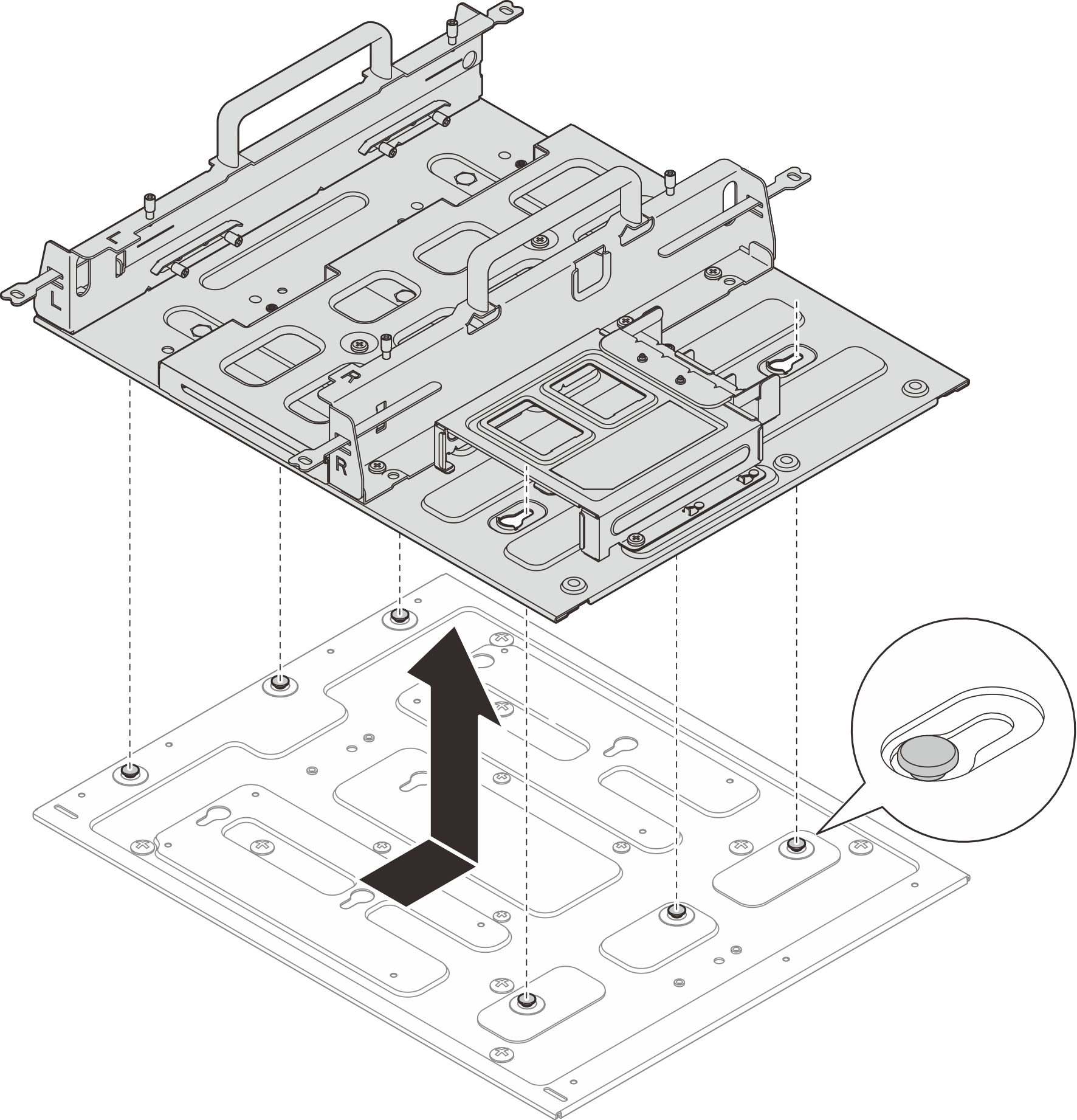

      Figura 3. Rimozione della maniglia del nodo

  2. Fissare i fermi della guida DIN alla piastra di montaggio su guida DIN con due viti per ciascun fermo.

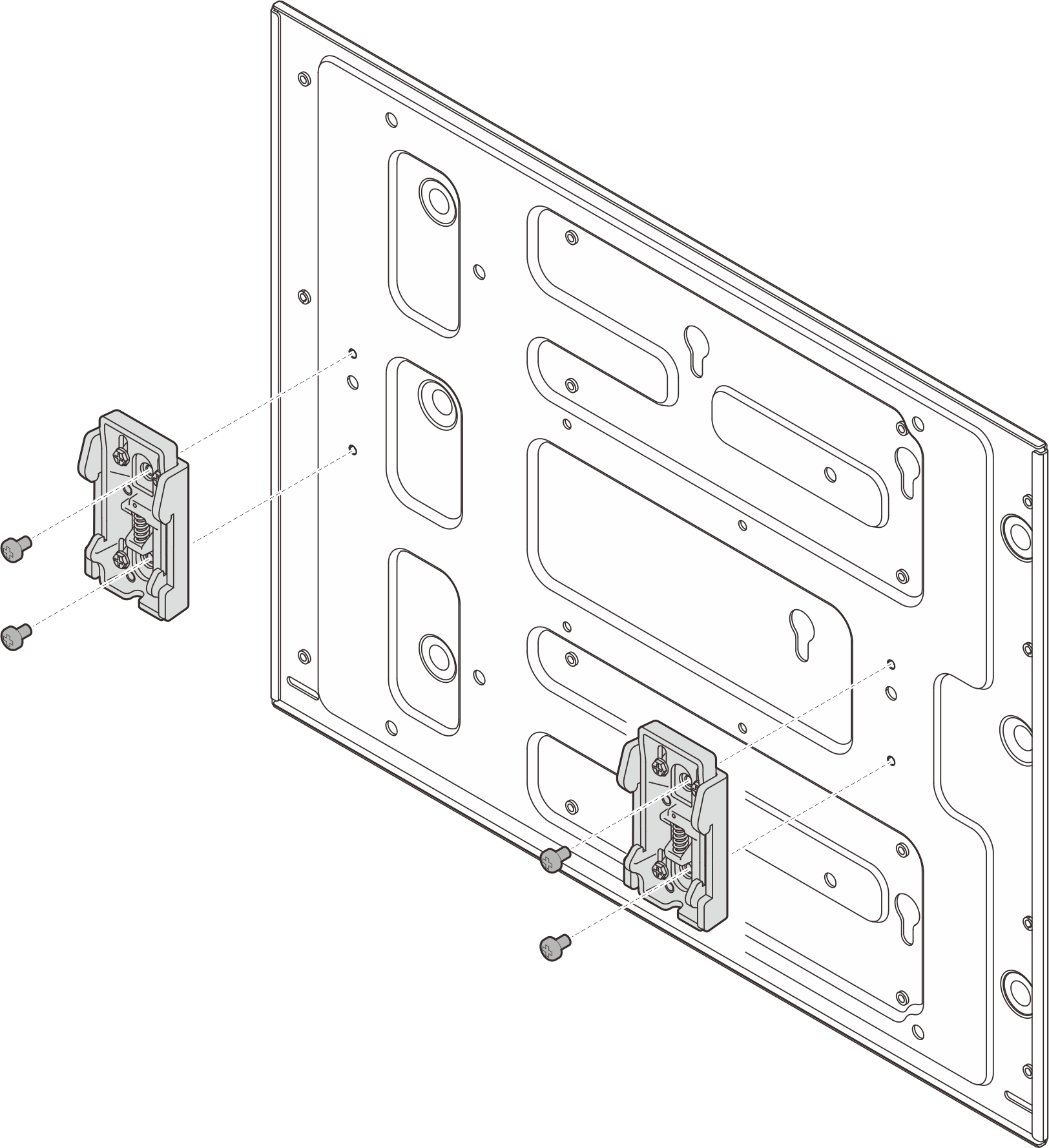

    Figura 4. Installazione dei fermi della guida DIN

  3. Montare la piastra di montaggio su guida DIN.
    1. Fissare il lato superiore dei fermi della guida DIN sulla guida in posizione inclinata.
    2. Ruotare la piastra di montaggio su guida DIN verso la guida DIN e assicurarsi che i relativi fermi siano bloccati saldamente in posizione.
    3. Serrare le due viti M3.5 per fissare saldamente la piastra di montaggio su guida DIN.

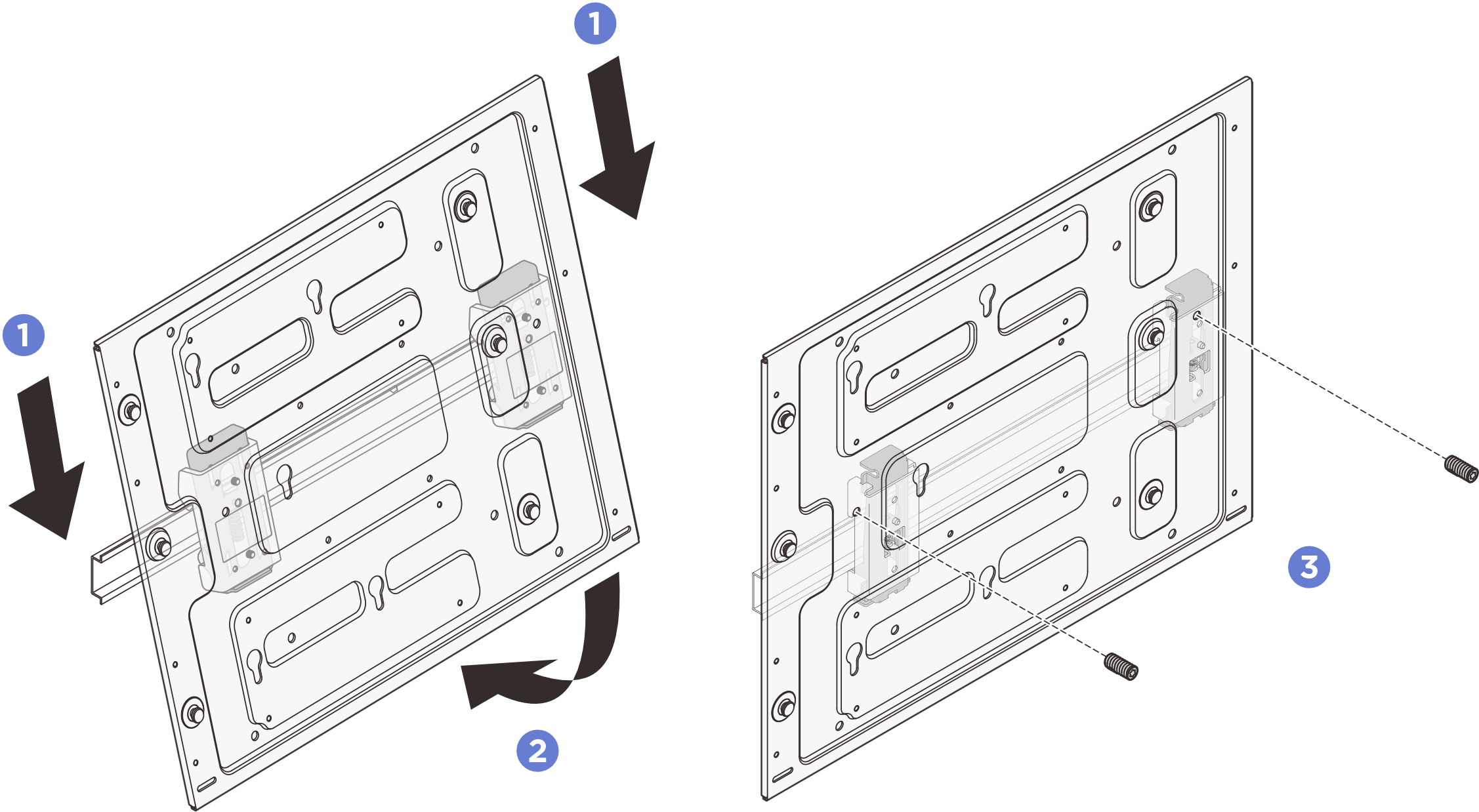

      Figura 5. Installazione della piastra di montaggio su guida DIN

  4. Installare il supporto del nodo sulla piastra di montaggio su guida DIN.
    1. Allineare il supporto del nodo ai piedini della guida sulla piastra di montaggio su guida DIN.
    2. Abbassare il supporto del nodo sulla piastra di montaggio su guida DIN; quindi farlo scorrere finché i piedini della guida non sono posizionati nei fori.
      Nota
      Sulla parte anteriore del supporto del nodo sono presenti i contrassegni "L" e "R" che indicano la sinistra e la destra dalla prospettiva dell'utente (visti dalla parte anteriore del nodo). Assicurarsi di installare il supporto del nodo con l'orientamento corretto mostrato nella figura.

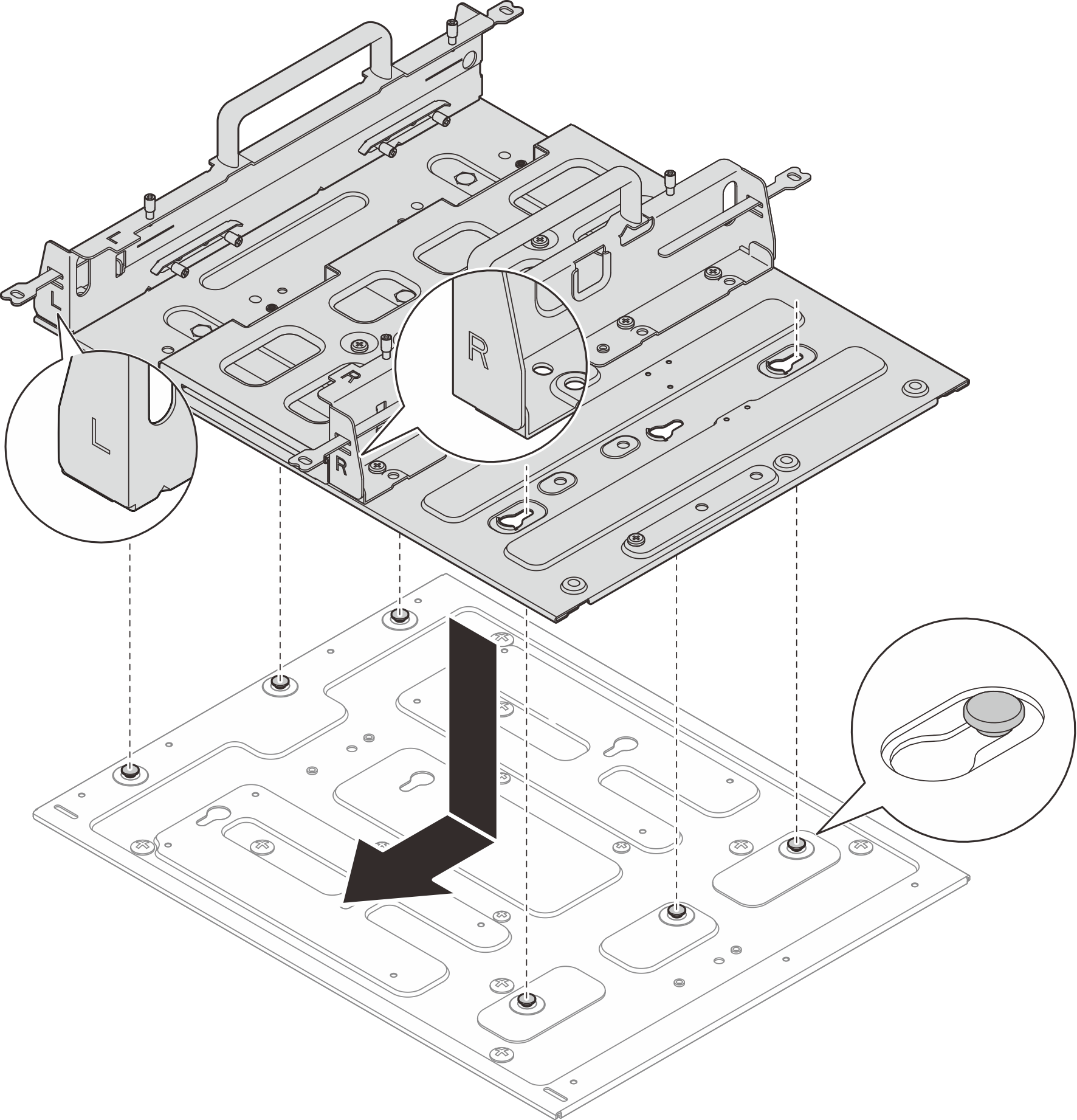

      Figura 6. Installazione della maniglia del nodo

    3. Fissare il supporto del nodo con undici viti.

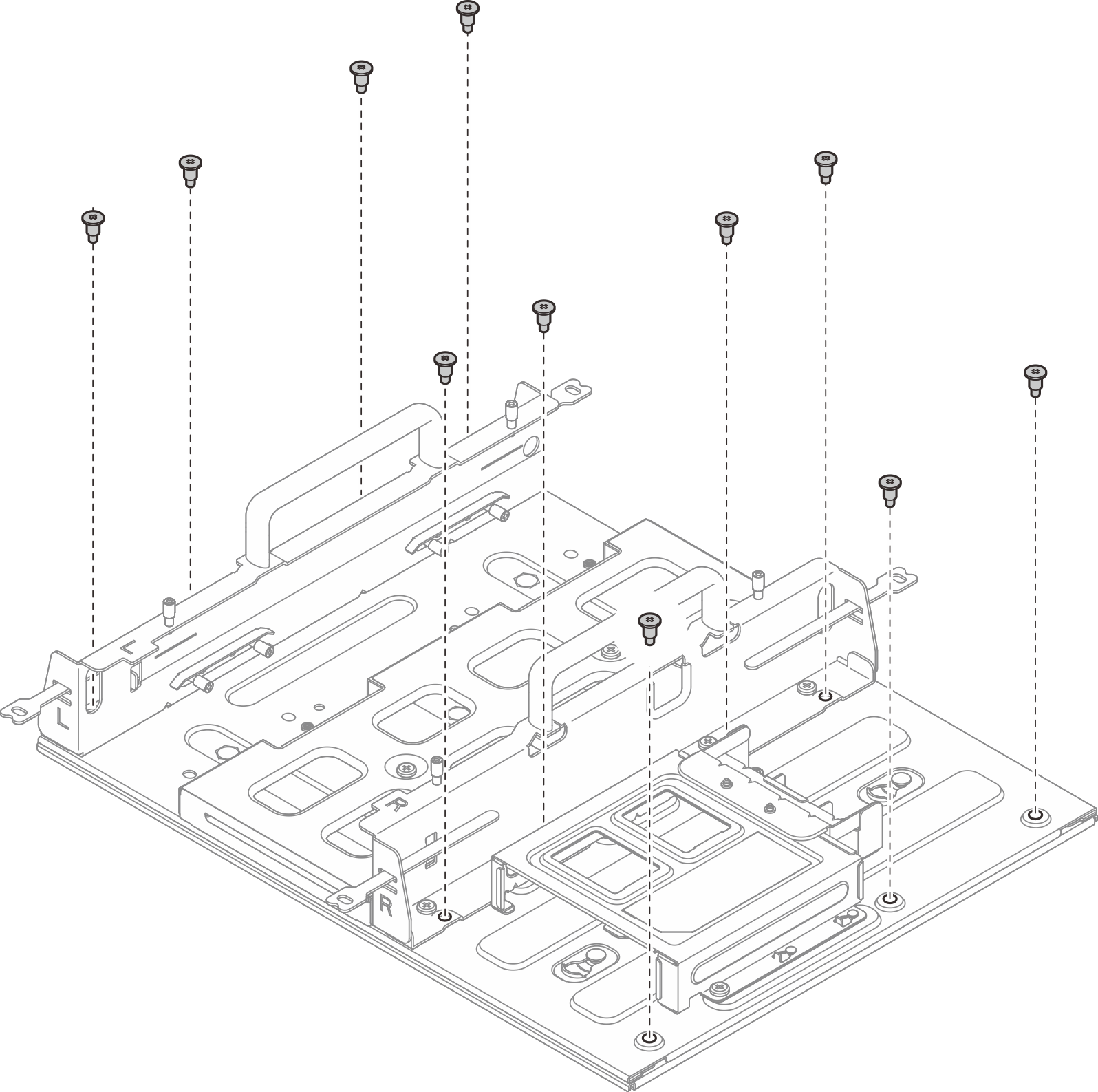

      Figura 7. Installazione del supporto del nodo con kit di espansione

      Figura 8. Installazione del supporto del nodo senza kit di espansione

Installazione del nodo nel supporto del nodo​

Procedura

Installare il nodo nel relativo supporto.
  1. Allineare il nodo al relativo supporto, quindi inserirlo e farlo scorrere nel supporto finché non si arresta.
  2. Serrare le quattro viti zigrinate sul lato del supporto del nodo.
Figura 9. Installazione di un nodo in una maniglia del nodo

Dopo aver terminato
