Instalar um nó no trilho DIN

Siga as instruções nesta seção para instalar um nó no trilho DIN.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção
Nota
Se a gaveta do nó já estiver instalada no trilho DIN, comece em Instalar o nó na gaveta do nó.

Instalar o conjunto de gaveta do nó no trilho DIN​

Procedimento

  1. Remova a gaveta do nó da placa de montagem de trilho DIN.
    1. Remova os doze parafusos que prendem a gaveta do nó.
      Figura 1. Removendo a gaveta do nó com o kit de expansão

      Figura 2. Removendo a gaveta do nó sem o kit de expansão

    2. Deslize a gaveta do nó até que os pinos-guia da placa de montagem em trilho DIN se encaixem na abertura grande do buraco da fechadura; em seguida, remova a gaveta do nó da placa de montagem em trilho DIN.
      Figura 3. Removendo a gaveta do nó

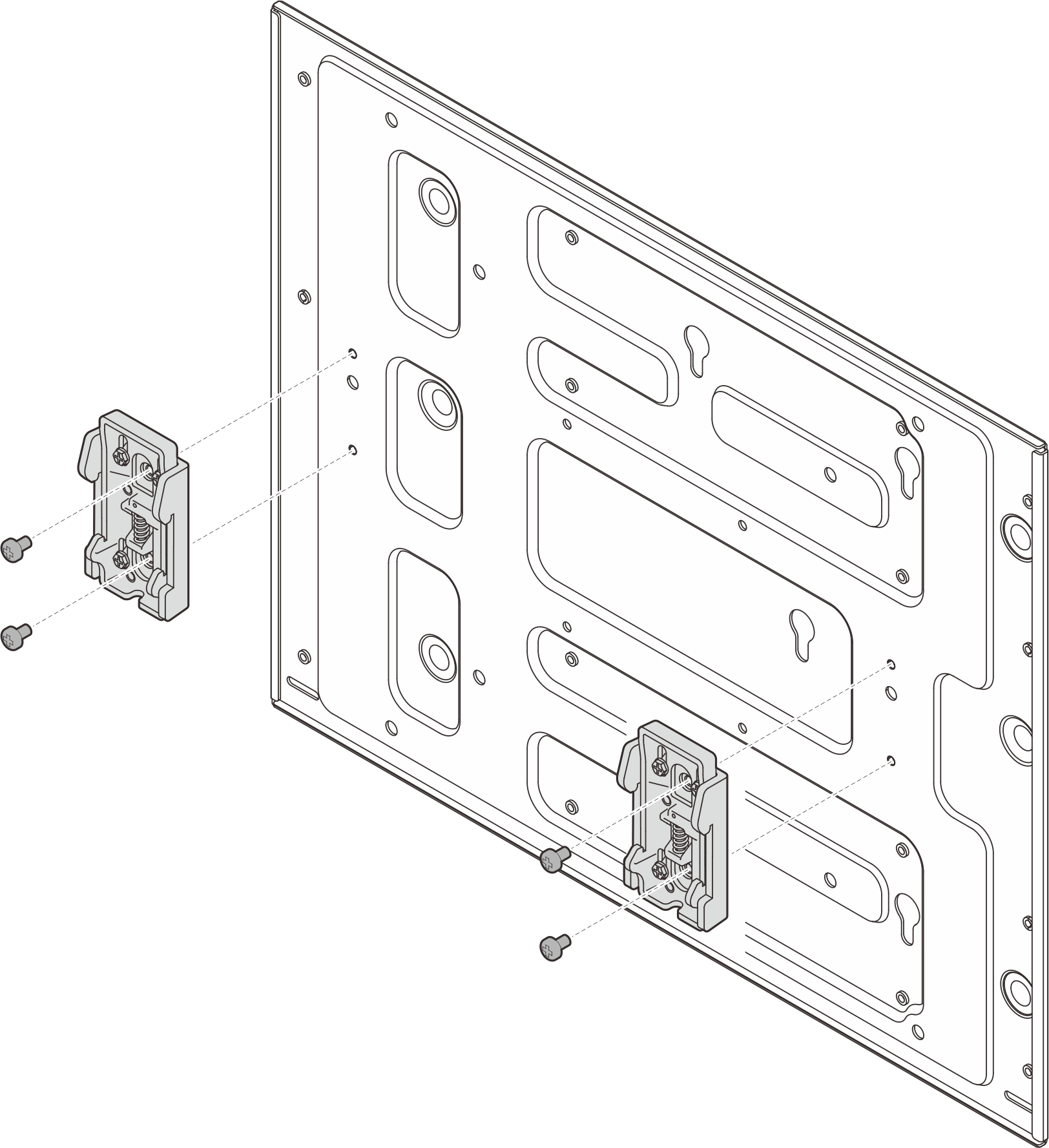

  2. Prenda as presilhas do trilho DIN à placa de montagem do trilho DIN com dois parafusos para cada presilha.
    Figura 4. Instalando as presilhas do trilho DIN

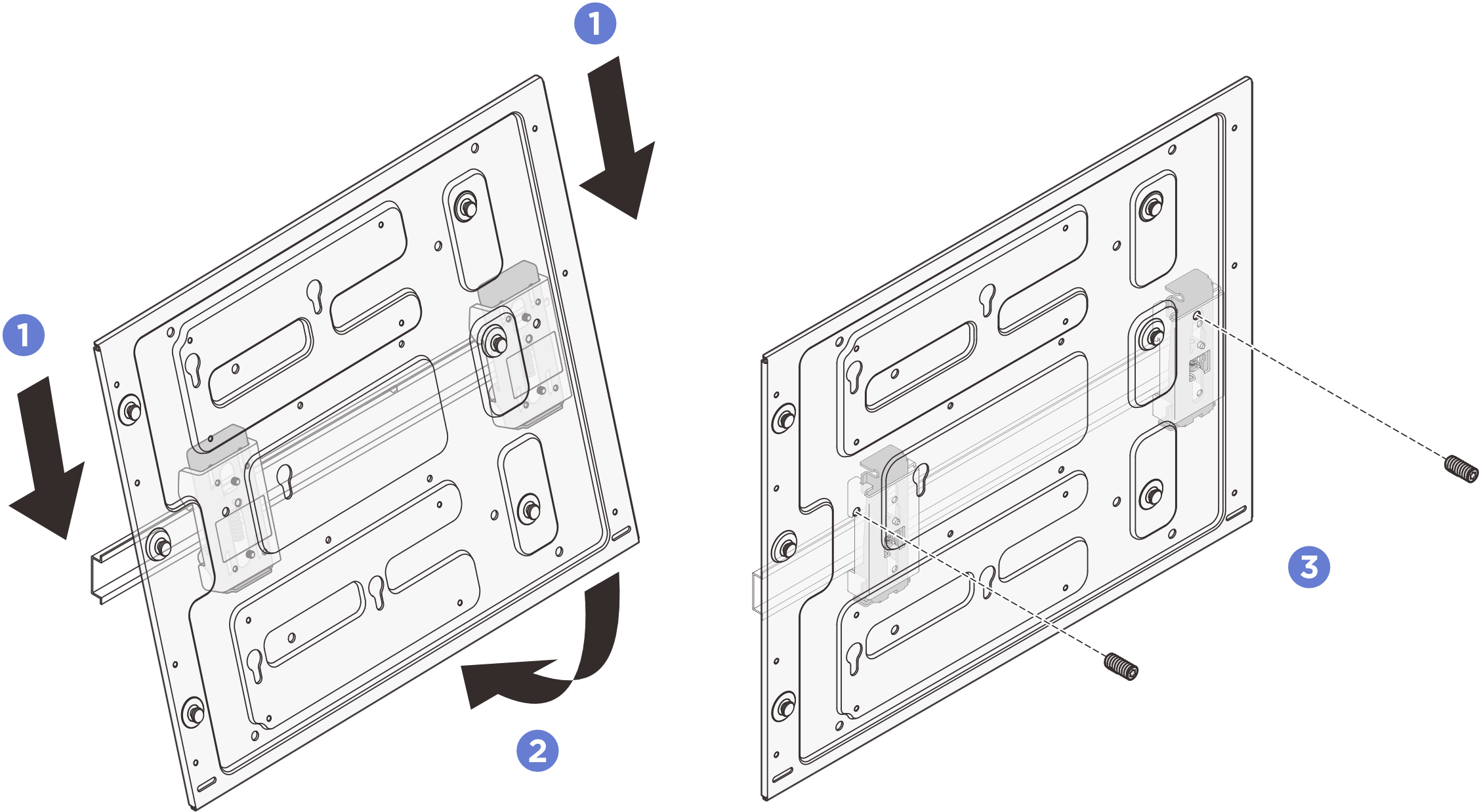

  3. Monte a placa de montagem do trilho DIN no trilho DIN.
    1. Prenda o lado superior das presilhas do trilho DIN no trilho em um ângulo.
    2. Gire a placa de montagem no DIN em direção ao trilho DIN e certifique-se de que as presilhas do trilho DIN estejam presas com firmeza.
    3. Aperte os dois parafusos M3.5 para prender totalmente a placa de montagem em trilho DIN.
      Figura 5. Instalando a placa de montagem em trilho DIN

  4. Instale a gaveta do nó na placa de montagem do trilho DIN.
    1. Alinhe a gaveta do nó com os pinos-guia na placa de montagem do trilho DIN.
    2. Abaixe a gaveta do nó na placa de montagem do trilho DIN; em seguida, deslize a gaveta do nó até que os pinos-guia se encaixem na pequena abertura dos orifícios da fechadura.
      Nota
      Existem logotipos "L" e "R" marcados na frente do suporte da gaveta do nó, que representam a mão esquerda e a mão direita do usuário, respectivamente (vistas da frente do nó). Instale a gaveta do nó com a orientação correta mostrada na ilustração.
      Figura 6. Instalando a gaveta do nó

    3. Prenda a gaveta do nó com onze parafusos.
      Figura 7. Instalando a gaveta do nó com o kit de expansão

      Figura 8. Instalando a gaveta do nó sem o kit de expansão

Instalar o nó na gaveta do nó​

Procedimento

Instale o nó na gaveta do nó.
  1. Alinhe o nó com a gaveta do nó; em seguida, insira e deslize o nó na gaveta do nó até que ele pare.
  2. Aperte os quatro parafusos de aperto manual na lateral da gaveta do nó.
Figura 9. Instalação de um nó em uma gaveta do nó

Depois de concluir
