Knoten an der DIN-Schiene installieren

Mithilfe der Informationen in diesem Abschnitt können Sie einen Knoten an der DIN-Schiene befestigen.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Stellen Sie sicher, dass vor dem Knoten ein Abstand von 500 mm zum Installieren/Entfernen von Komponenten vorhanden ist.

Anmerkung
Wenn die Knotenhülse bereits auf der DIN-Schiene installiert ist, beginnen Sie mit Knoten in der Knotenhülse installieren.

Knotenhülsenbaugruppe an der DIN-Schiene installieren​

Vorgehensweise

  1. Entfernen Sie die Knotenhülse von der Montageplatte.
    1. Entfernen Sie die elf Schrauben, mit denen die Knotenhülse befestigt ist.

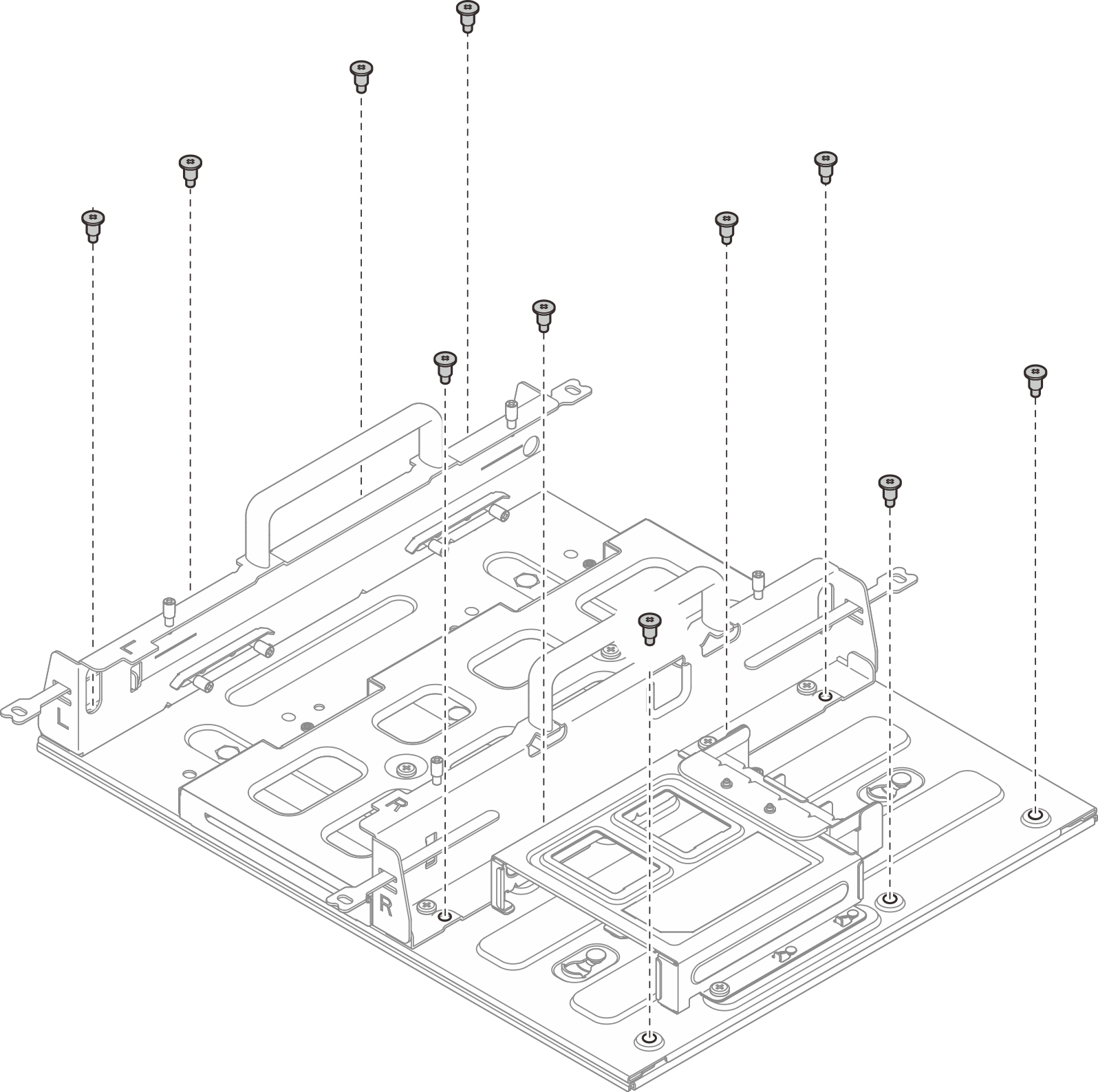

      Abbildung 1. Entfernen der Knotenhülse mit Erweiterungssatz

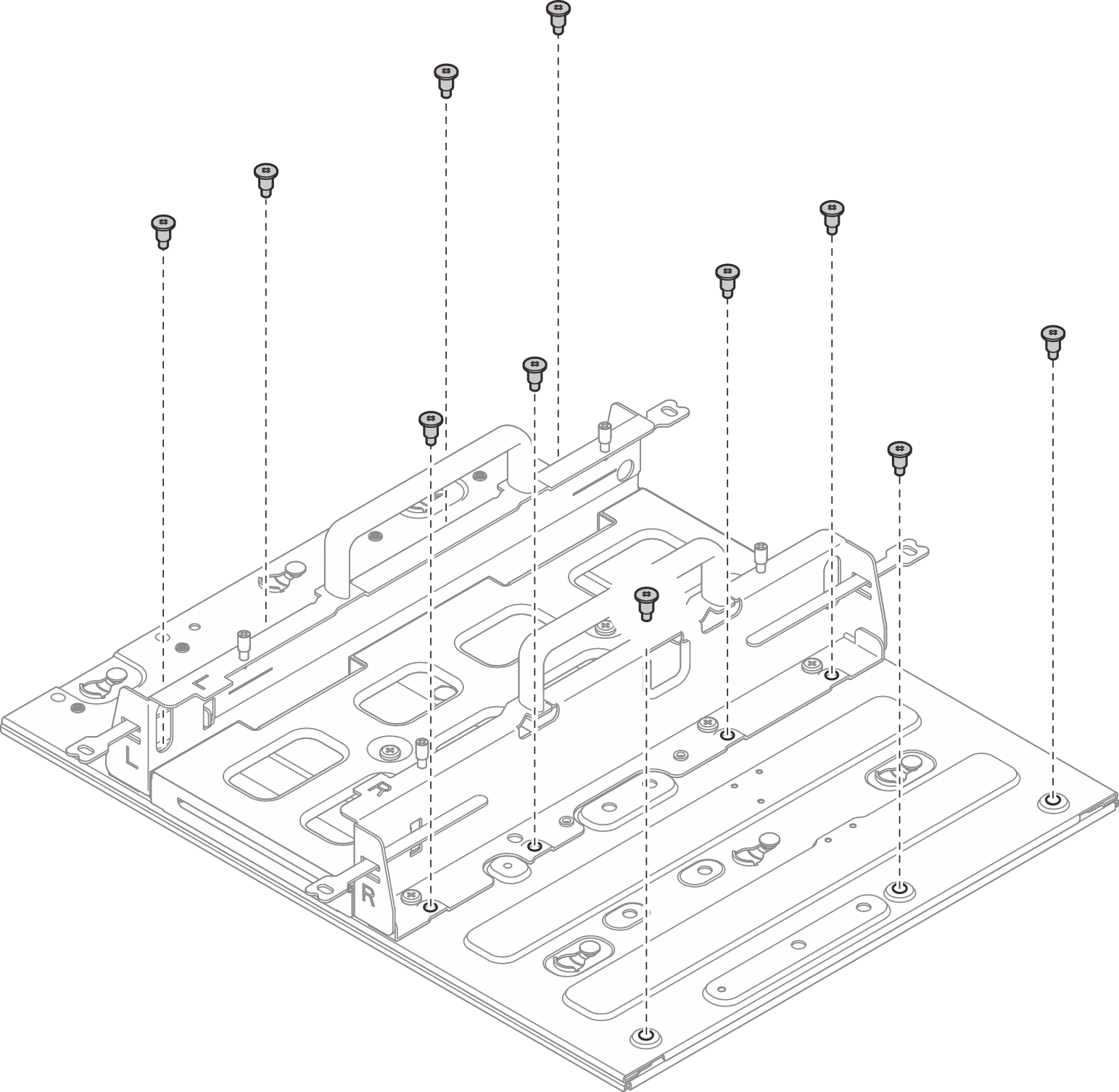

      Abbildung 2. Entfernen der Knotenhülse ohne Erweiterungssatz

    2. Schieben Sie die Knotenhülse so weit, bis die Führungsstifte an der Montageplatte in der großen Öffnung der schlüssellochförmigen Bohrung sitzen. Entfernen Sie die Knotenhülse anschließend von der Montageplatte.

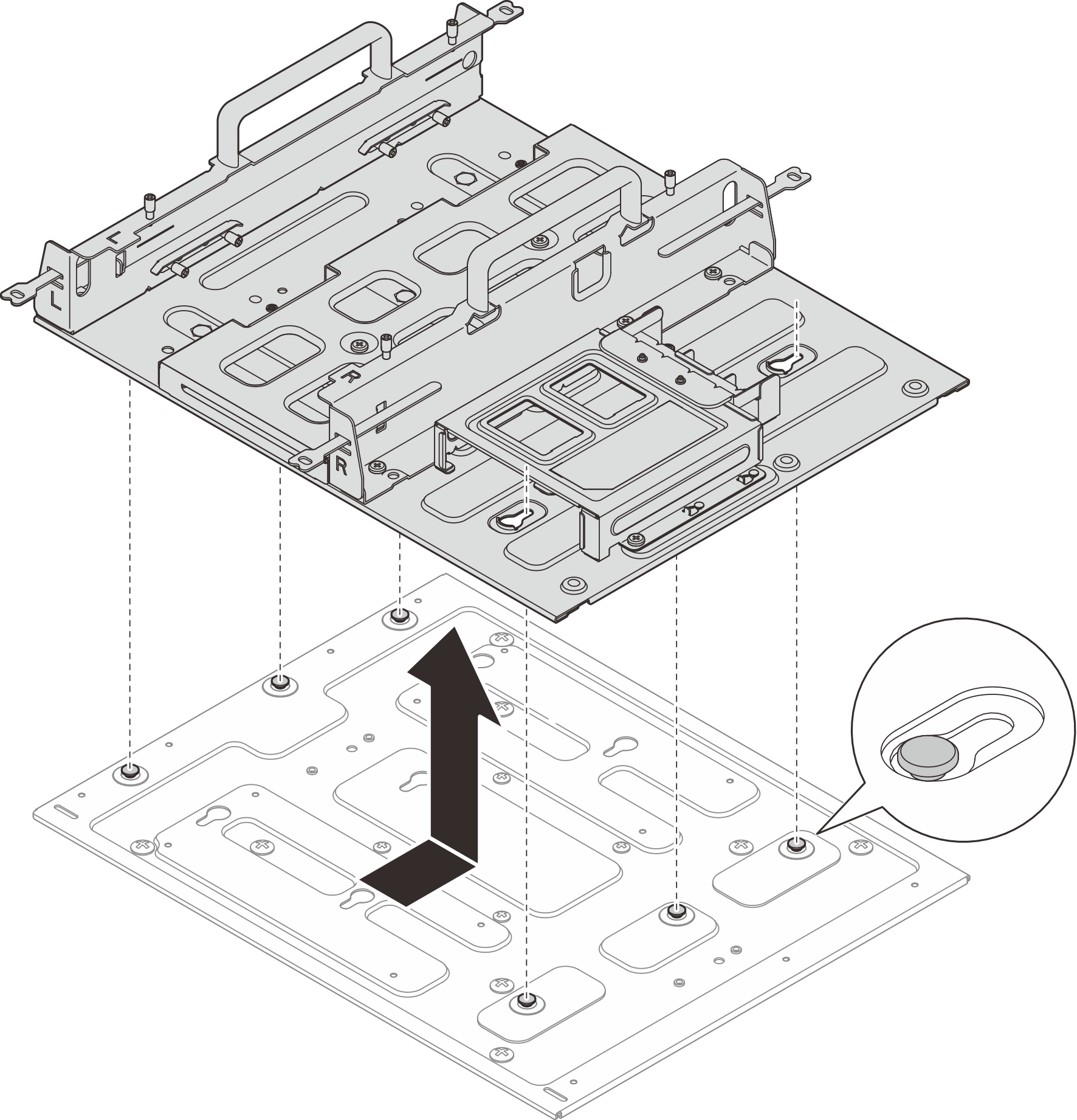

      Abbildung 3. Entfernen der Knotenhülse

  2. Befestigen Sie die DIN-Schienenklammern mit zwei Schrauben pro Klammer an der Montageplatte.

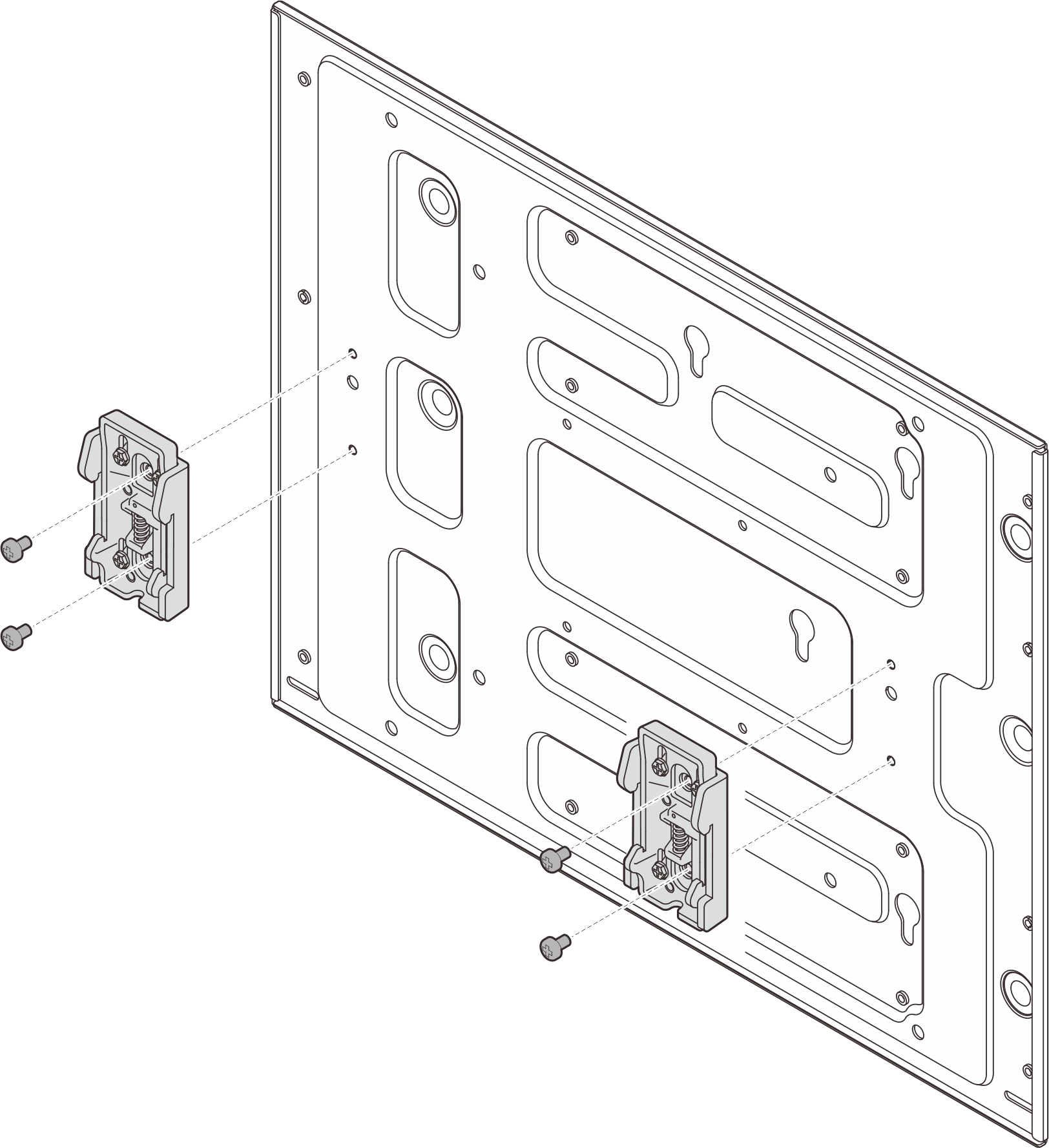

    Abbildung 4. Installieren der DIN-Schienenklammern

  3. Montieren Sie die Montageplatte an der DIN-Schiene.
    1. Hängen Sie die Oberseite der DIN-Schienenklammern schräg in die Schiene ein.
    2. Drehen Sie die Montageplatte in Richtung der DIN-Schiene und stellen Sie sicher, dass die DIN-Schienenklammern ordnungsgemäß eingesetzt sind.
    3. Ziehen Sie zwei M3.5-Schrauben an, um die Montageplatte vollständig zu befestigen.
      Abbildung 5. Installieren der Montageplatte

  4. Installieren Sie die Knotenhülse an der Montageplatte.
    1. Richten Sie die Knotenhülse an den Führungsstiften der Montageplatte aus.
    2. Schieben Sie die Knotenhülse auf die Montageplatte; Schieben Sie dann die Knotenhülse, bis die Führungsstifte in den kleinen Öffnungen der schlüssellochförmigen Bohrungen sitzen.
      Anmerkung
      Auf der Vorderseite des Knotenhülsenhalters sind die Logos „L“ und „R“ markiert, die für die linke und rechte Hand des Benutzers stehen. Stellen Sie sicher, dass Sie die Knotenhülse wie in der Abbildung dargestellt mit der korrekten Ausrichtung installieren.
      Abbildung 6. Installieren der Knotenhülse

    3. Befestigen Sie die Knotenhülse mit elf Schrauben.

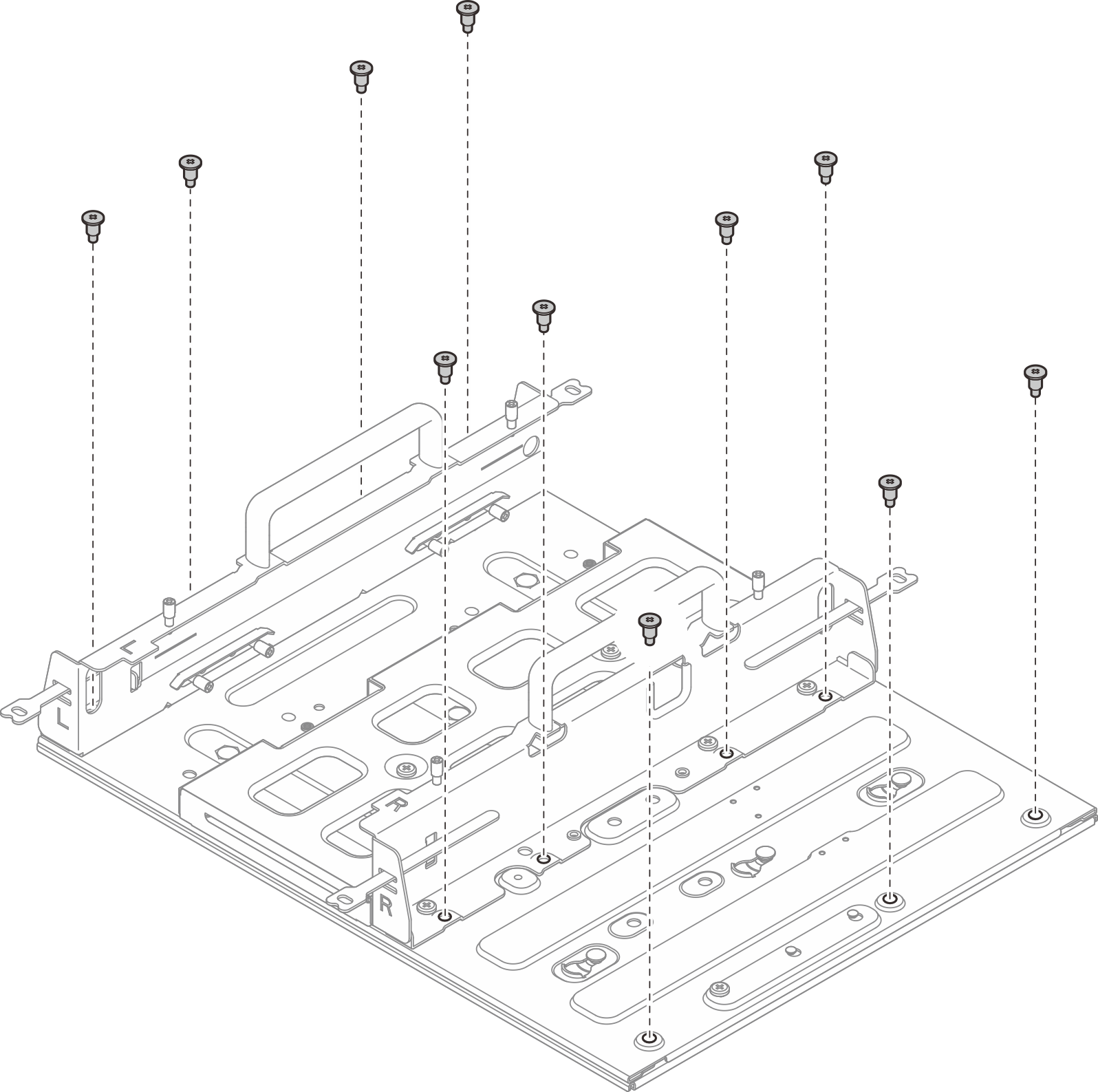

      Abbildung 7. Installieren der Knotenhülse mit Erweiterungssatz

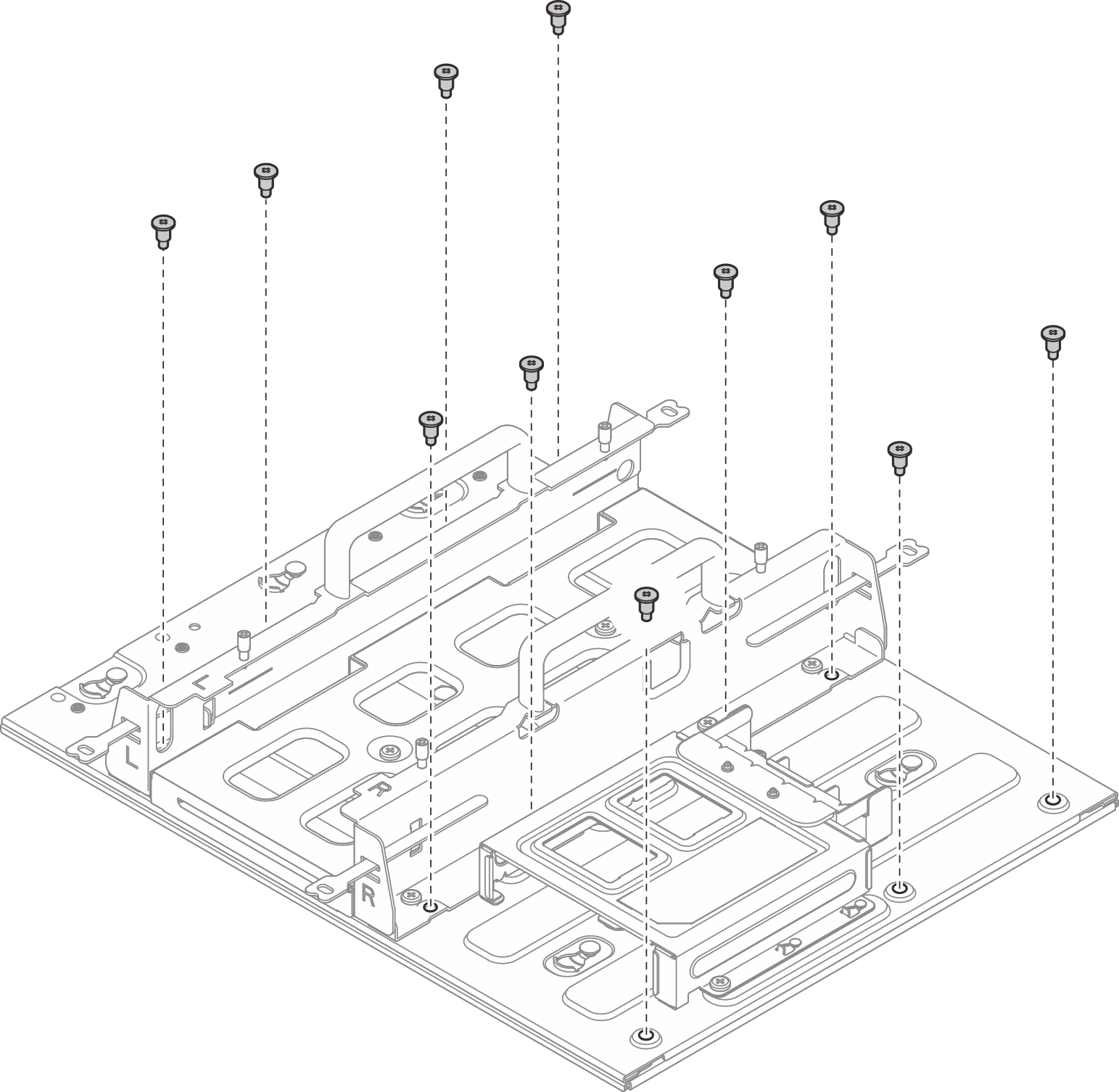

      Abbildung 8. Installieren der Knotenhülse ohne Erweiterungssatz

Knoten in der Knotenhülse installieren​

Vorgehensweise

Installieren Sie den Knoten in der Knotenhülse.
  1. Richten Sie den Knoten an der Knotenhülse aus. Schieben Sie den Knoten dann bis zum Anschlag in die Knotenhülse.
  2. Ziehen Sie die vier Rändelschrauben an der Seite der Knotenhülse an.
Abbildung 9. Installieren eines Knotens in eine Knotenhülse

Nach dieser Aufgabe

  • Installieren Sie das Netzteil und den Netzteilrahmen. Siehe Netzteil installieren (Wand-/Decken-/DIN-Schienenmontage).

  • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
