Installation d’un nœud sur le rail DIN

Suivez les instructions de cette section pour installer un nœud sur la glissière DIN.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
Remarque
Si le manchon de nœud est déjà installé sur le rail DIN, commencez à partir de Installation du nœud dans le manchon de nœud.

Installation de l’assemblage du manchon de nœud sur le rail DIN​

Procédure

  1. Retirez le manchon de nœud de la plaque de montage sur rail DIN.
    1. Retirez les douze vis qui fixent le manchon de nœud.
      Figure 1. Retrait du manchon de nœud avec le kit d’extension

      Figure 2. Retrait du manchon de nœud sans kit d’extension

    2. Faites glisser le manchon du nœud jusqu’à ce que les broches de guidage de la plaque de montage sur rail DIN soient bien placées dans la large ouverture des serrures. Retirez ensuite le manchon de nœud de la plaque de montage sur rail DIN.
      Figure 3. Retrait du manchon de nœud

  2. Fixez les clips de rail DIN à la plaque de montage du rail DIN avec deux vis pour chaque clip.
    Figure 4. Installation des clips pour la glissière DIN

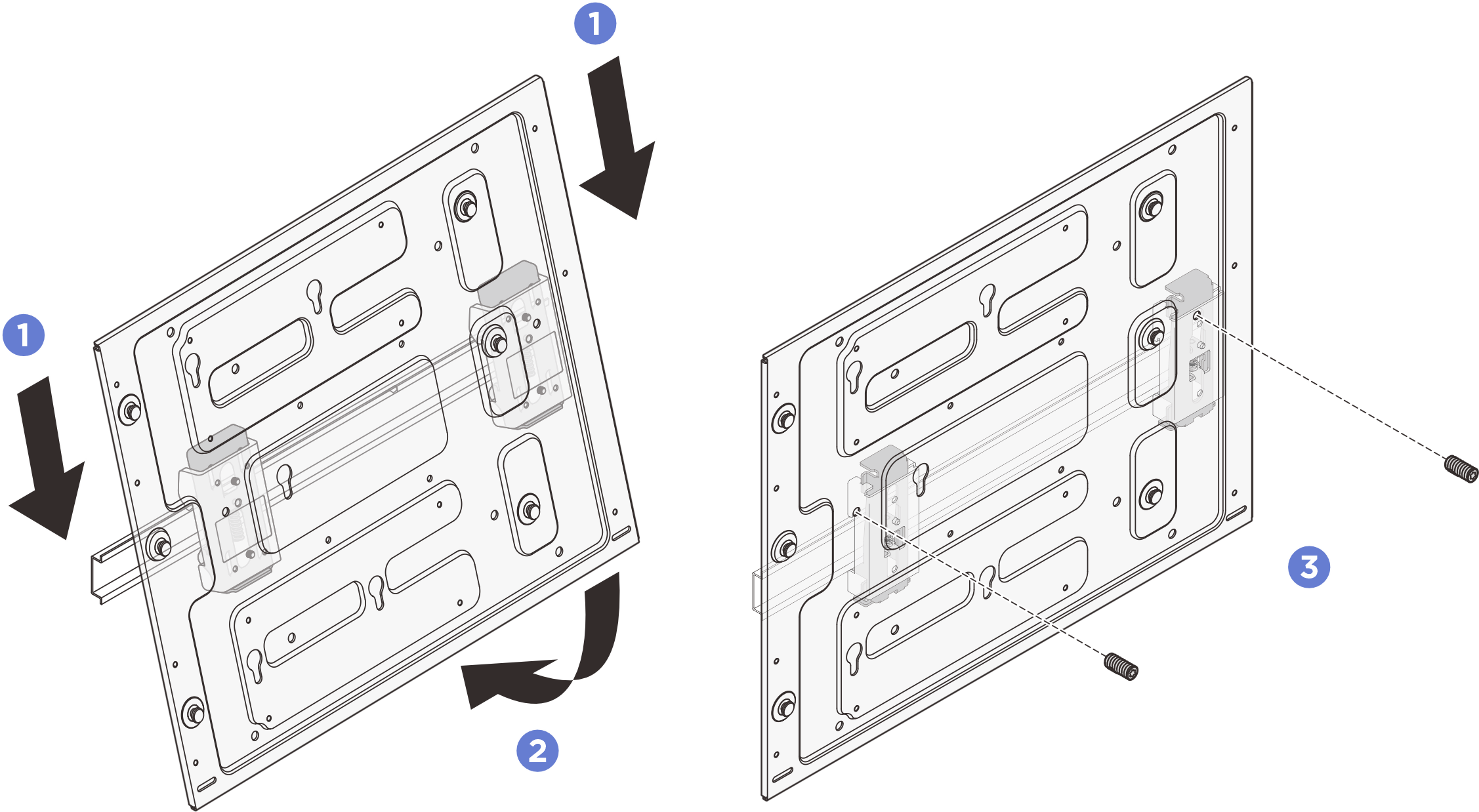

  3. Montez la plaque de montage sur rail DIN sur le rail DIN.
    1. Raccordez les hauts des deux clips de glissière DIN à la glissière en les orientant à l’oblique.
    2. Faites pivoter la plaque de montage sur rail DIN vers le rail DIN et assurez-vous que les clips du rail DIN sont bien en place.
    3. Serrez les deux vis M3.5 pour bien fixer la plaque de montage sur rail DIN.
      Figure 5. Installation de la plaque de montage sur rail DIN

  4. Installez le manchon de nœud sur la plaque de montage sur rail DIN.
    1. Alignez le manchon de nœud sur les broches de guidage de la plaque de montage sur rail DIN.
    2. Abaissez le manchon de nœud sur la plaque de montage sur rail DIN, puis faites glisser le manchon de nœud jusqu’à ce que les broches de guidage s’insèrent dans le petit orifice des serrures.
      Remarque
      Des logos « L » et « R » sont marqués à l’avant du support du manchon de nœud, représentant le côté gauche et le côté droit de l’utilisateur (vue depuis l’avant du nœud). Assurez-vous d’installer le manchon de nœud dans le sens indiqué sur l’illustration.
      Figure 6. Installation d’un manchon de nœud

    3. Fixez le manchon de nœud avec onze vis.
      Figure 7. Installation du manchon de nœud avec le kit d’extension

      Figure 8. Installation du manchon de nœud sans kit d’extension

Installation du nœud dans le manchon de nœud​

Procédure

Installez le nœud dans le manchon de nœud.
  1. Alignez le nœud sur le manchon de nœud, puis insérez et faites glisser le nœud dans le manchon jusqu’à la butée.
  2. Serrez les quatre vis moletées situées sur le côté du manchon de nœud.
Figure 9. Installation d’un nœud dans un manchon de nœud

Après avoir terminé
