DIN レールへのノードの取り付け

DIN レールにノードを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
取り付けまたは取り外し手順を実行できるようにするため、ノード前面に 500 mm の間隔を確保します。

注

DIN レールにノード・スリープが既に取り付けられている場合は、ノード・スリーブにノードを取り付けるところから始めてください。

DIN レールへのノード・スリーブ・アセンブリーの取り付け

手順

DIN レール取り付けプレートからノード・スリーブを取り外します。
1. ノード・スリーブを固定している 12 本のねじを取り外します。

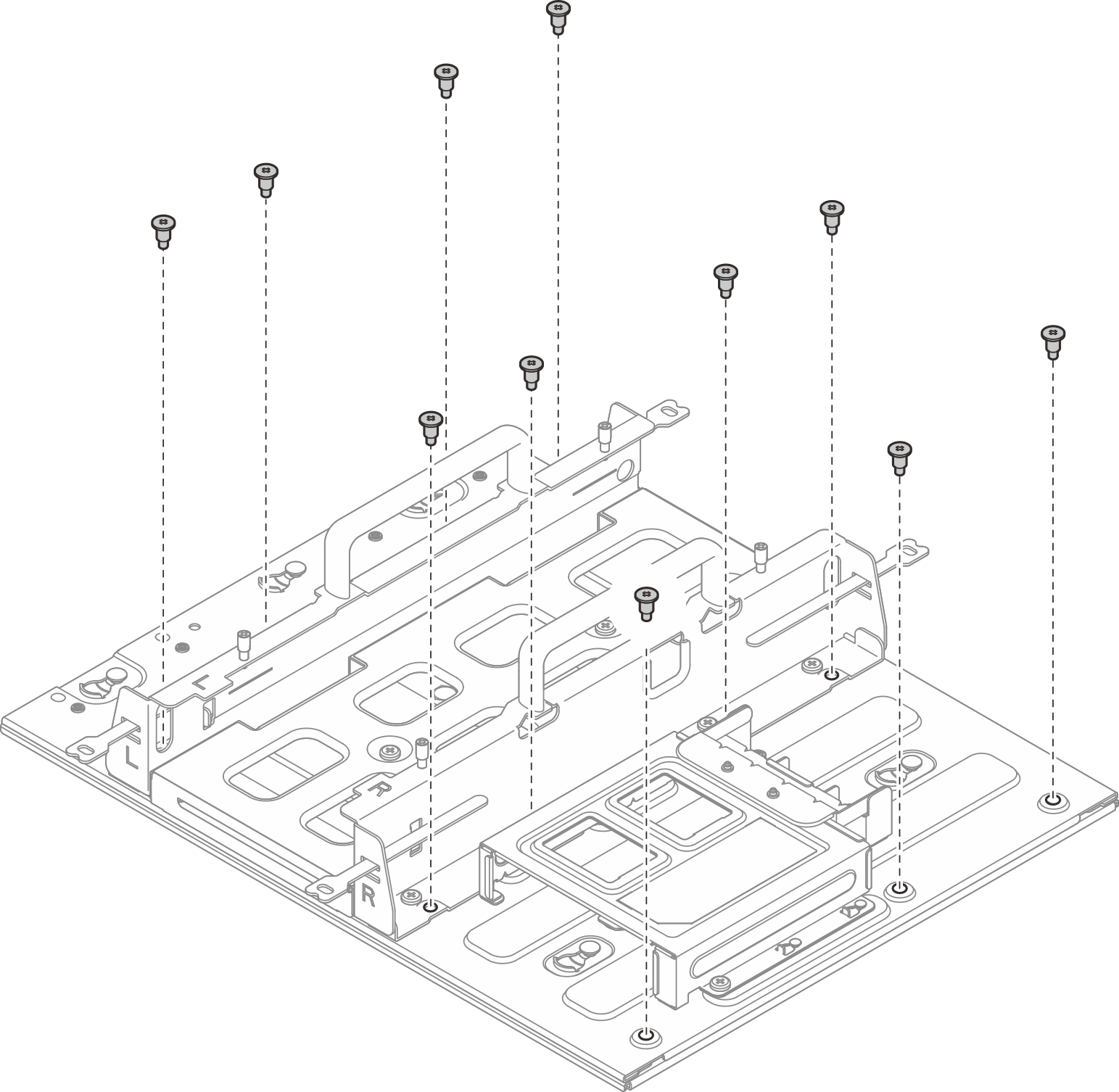

  図 1. 拡張キット付きノード・スリーブの取り外し

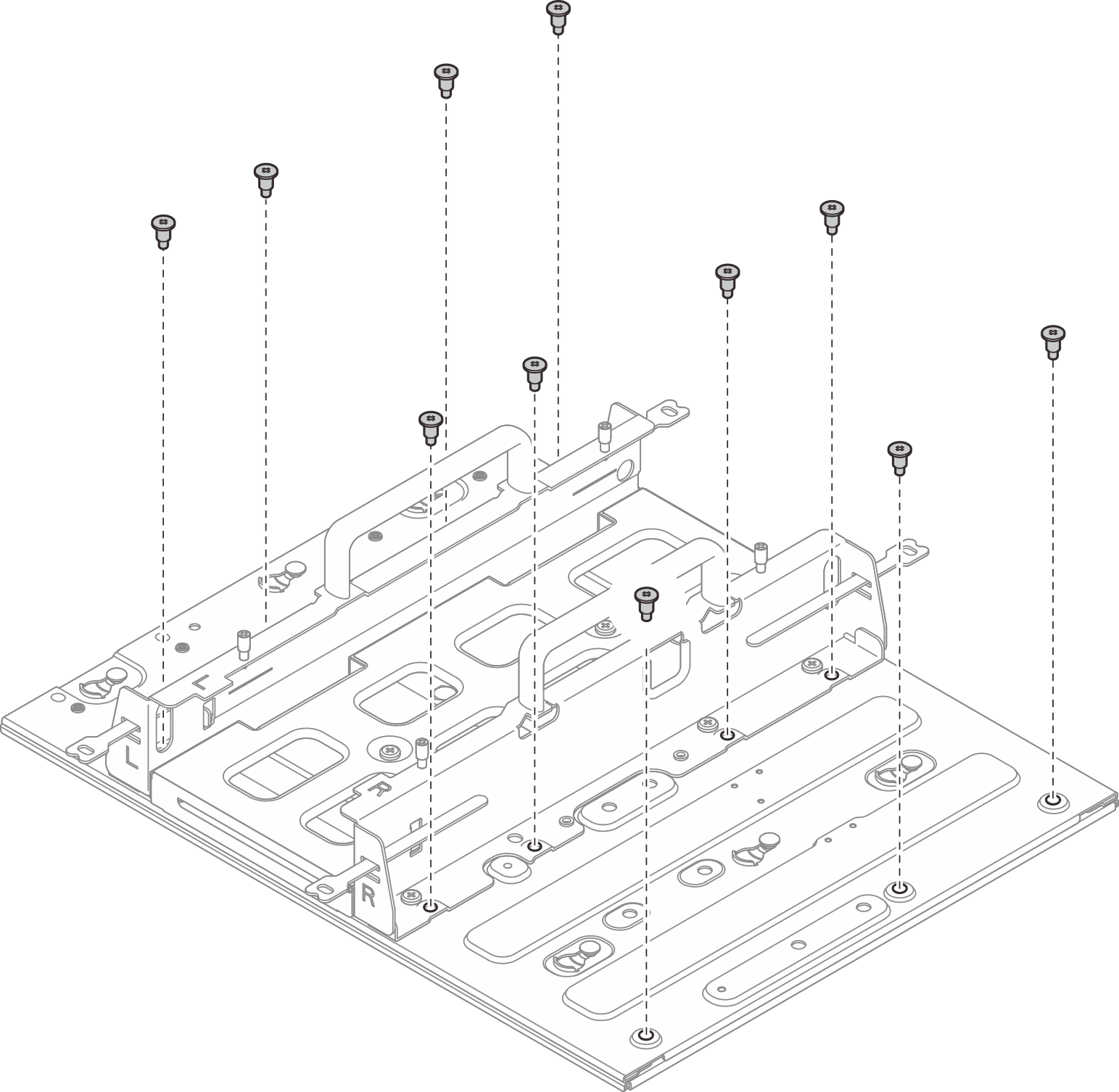

  図 2. 拡張キットなしのノード・スリーブの取り外し
2. ノード・スリーブをスライドさせて、DIN レール取り付けプレートのガイド・ピンを鍵穴の大きい開口部の方にずらします。次に、ノード・スリーブを DIN レール取り付けプレートから取り外します。

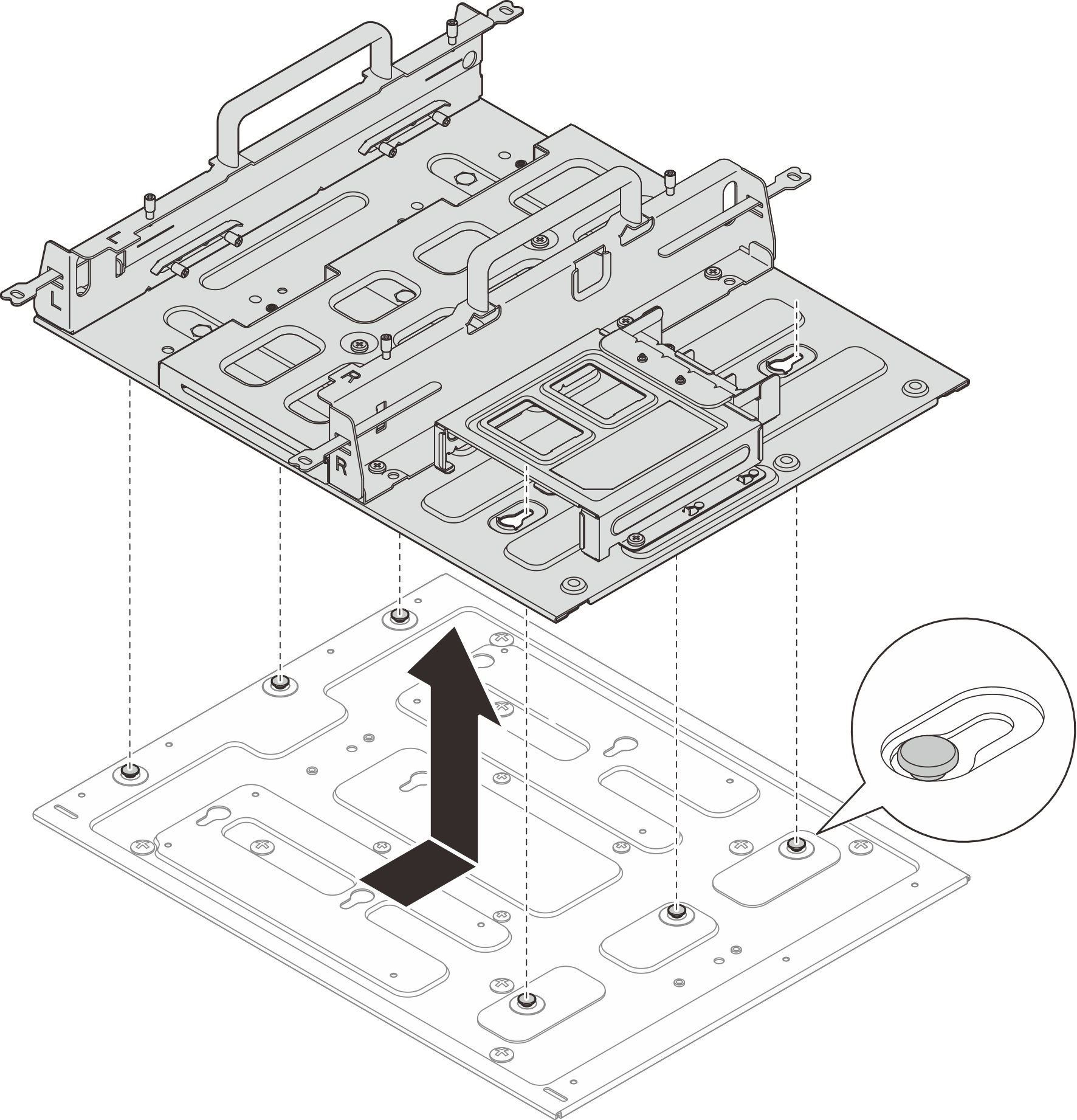

  図 3. ノード・スリーブの取り外し
DIN レール・クリップを DIN レール取り付けプレートに固定します。各クリップにつき 2 本のねじを使用します。

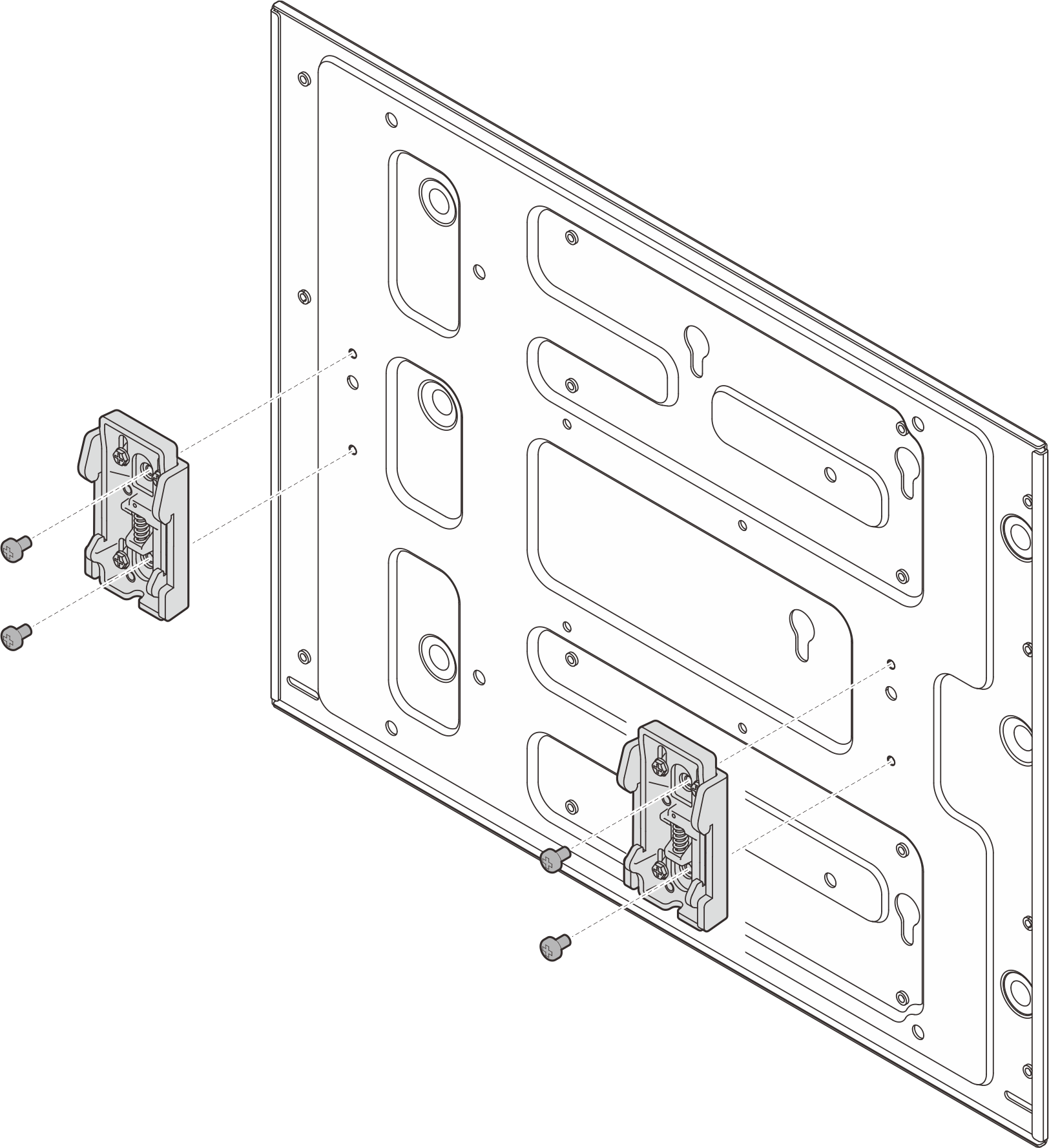

図 4. DIN レール・クリップの取り付け
DIN レール取り付けプレートを DIN レールに取り付けます。
1. DIN レール・クリップの上面をレールに斜めに引っ掛けます。
2. DIN レール取り付けプレートを DIN レールの方向に回転させ、DIN レール・クリップをしっかりとはめ込みます。
3. 2 本の M3.5 ねじを締めて、DIN レール取り付けプレートをしっかりと固定します。

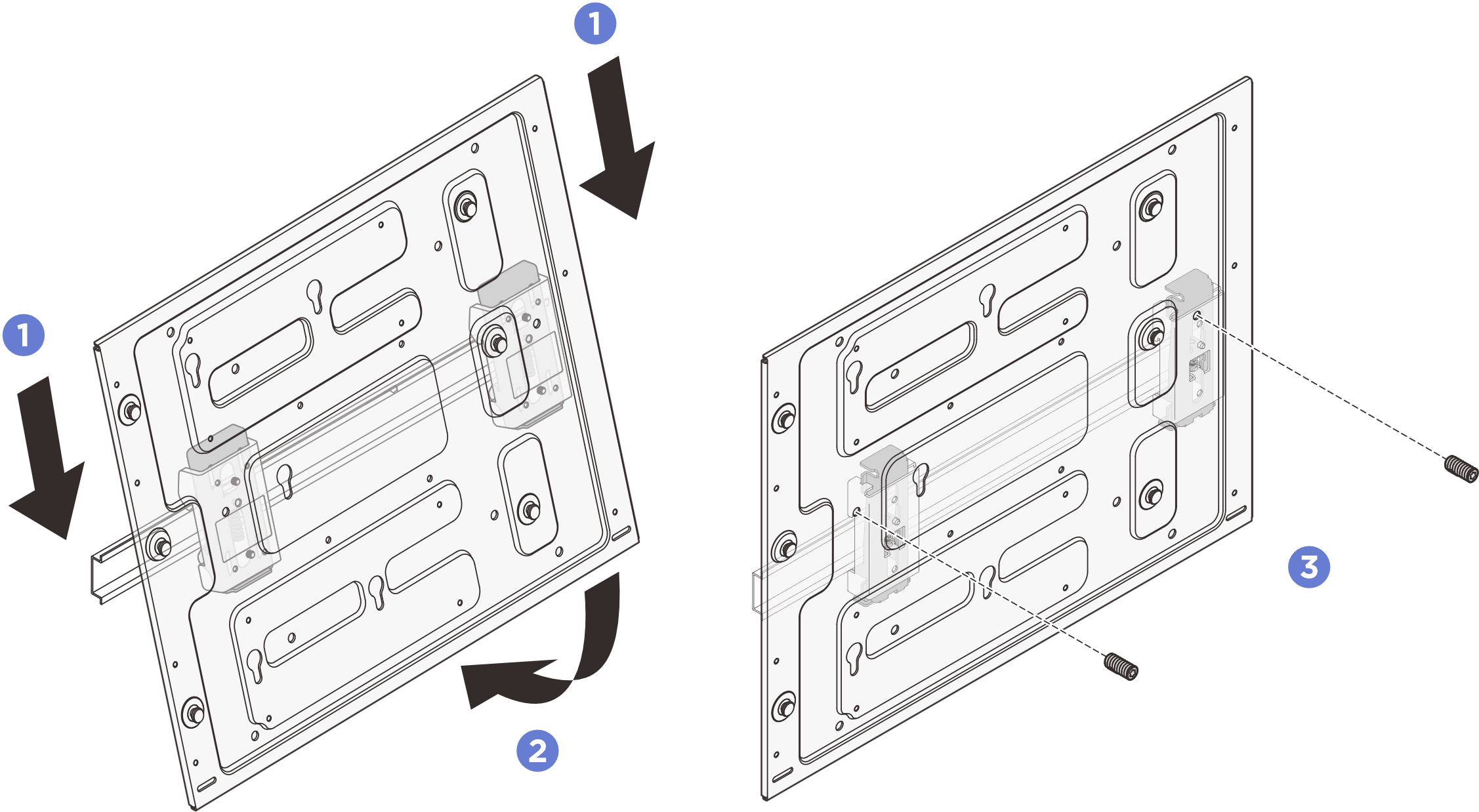

  図 5. DIN レール取り付けプレートの取り付け
ノード・スリーブを DIN レール取り付けプレートに取り付けます。
1. ノード・スリーブの位置を DIN レール取り付けプレートのガイド・ピンに合わせます。
2. ノード・スリーブを DIN レール取り付けプレートの上に下ろします。ノード・スリーブをスライドさせて、ガイド・ピンを鍵穴の小さい開口部にはめ込みます。
  注
  ノード・スリーブ・ホルダーの前面には「L」と「R」のマークが付いています。(ノードの前面を手前から見たときの) 左手 (L) と右手 (R) を表しています。ノード・スリーブは、必ず図に示されている正しい向きで取り付けてください。

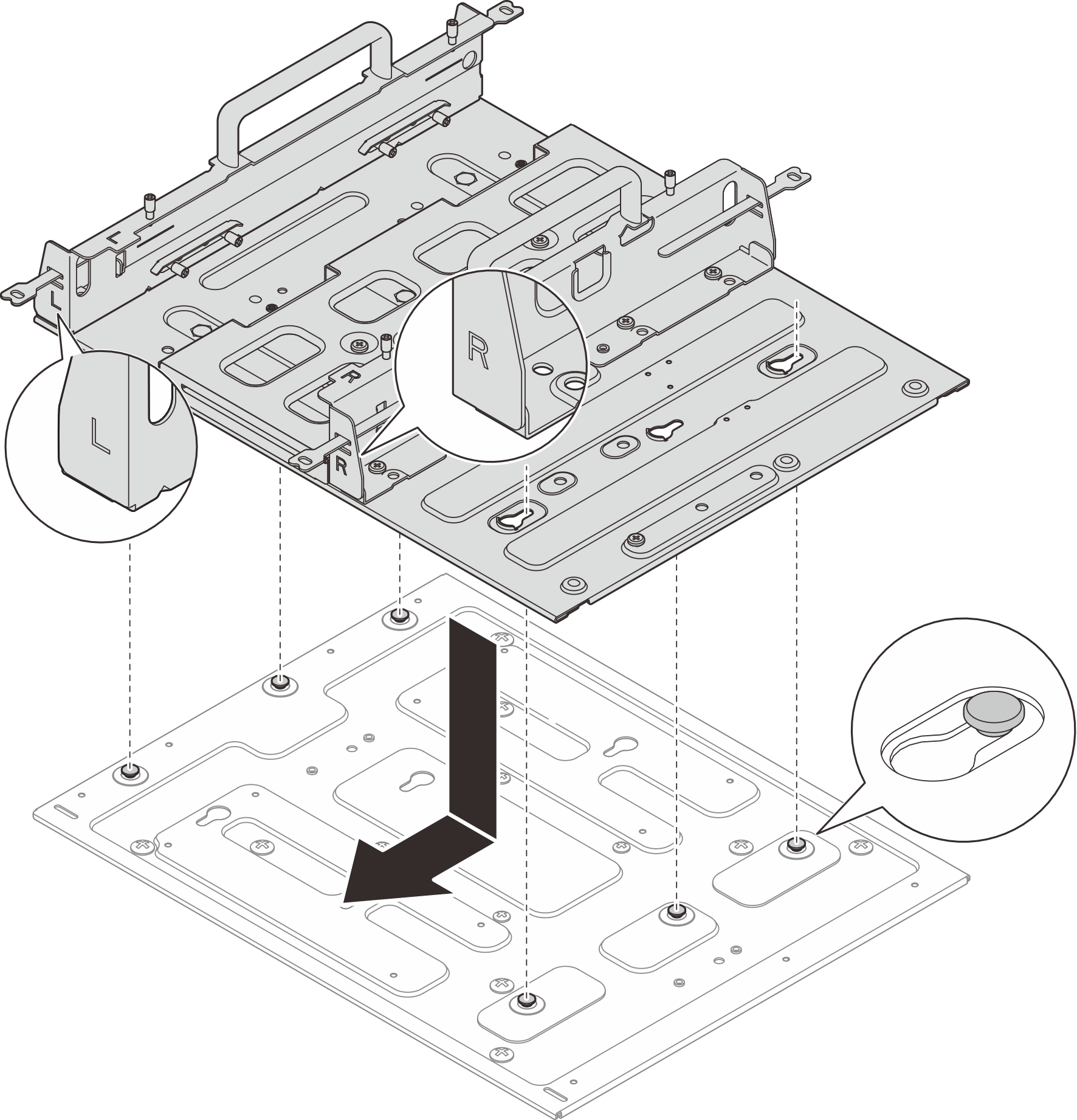

  図 6. ノード・スリーブの取り付け
3. ノード・スリーブを 11 本のねじで固定します。

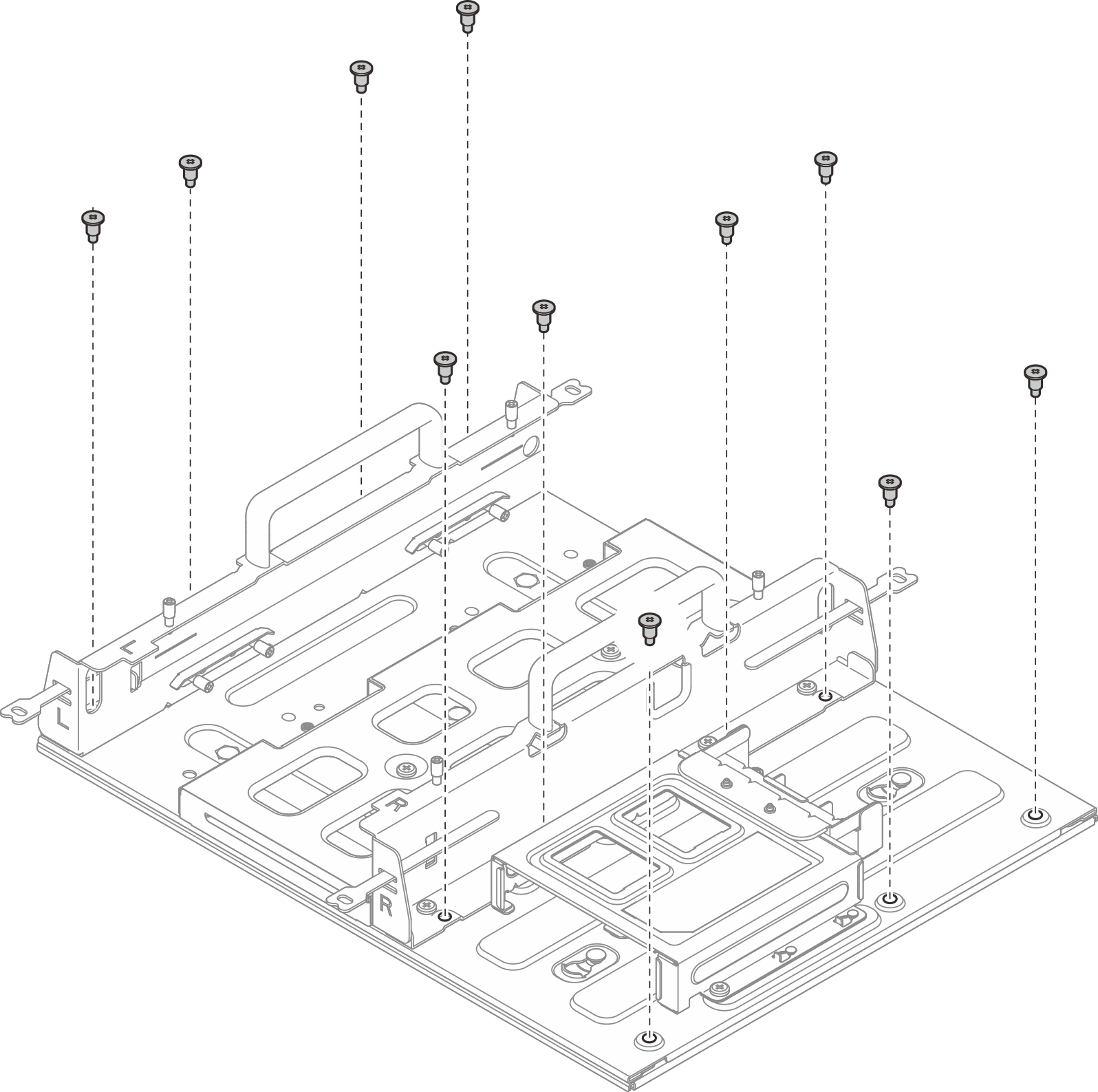

  図 7. 拡張キット付きノード・スリーブの取り付け

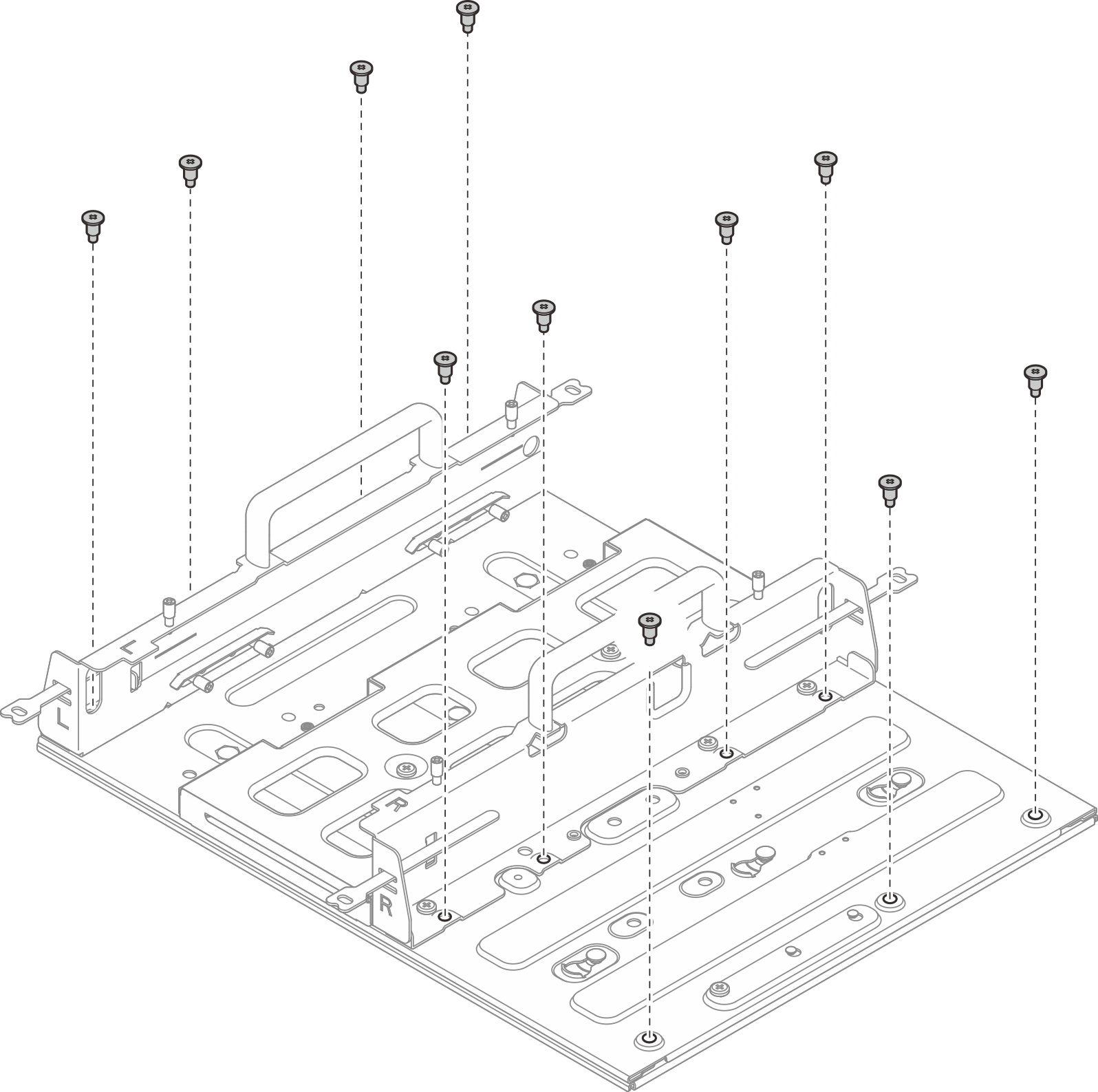

  図 8. 拡張キットなしのノード・スリーブの取り付け
