DIN レールからのノードの取り外し

手順

1. サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
   S002



   注意

   装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
2. ノード・スリーブからノードを取り外します。
   1. ノード・スリーブの端にある 4 本のつまみねじを緩めます。
   2. ノードをスライドさせてノード・スリーブから取り出します。
      図 1. ノード・スリーブからノードを取り外す



手順

1. このタスクの準備をします。
   1. ノード・スリーブからノードを取り外します。ノード・スリーブからノードを取り外すを参照してください。
   2. 電源アダプター・ケージから電源アダプターを取り外します。電源アダプターの取り外し (壁掛け用/天井用/DIN レール・マウント)のステップ 1 とステップ 2 を参照してください。
2. DIN レール取り付けプレートからノード・スリーブを取り外します。
   1. ノード・スリーブを固定している 12 本のねじを取り外します。
      図 2. 拡張キット付きノード・スリーブの取り外し



      図 3. 拡張キットなしのノード・スリーブの取り外し


   2. ノード・スリーブをスライドさせて、DIN レール取り付けプレートのガイド・ピンを鍵穴の大きい開口部の方にずらします。次に、ノード・スリーブを DIN レール取り付けプレートから取り外します。
      図 4. ノード・スリーブの取り外し

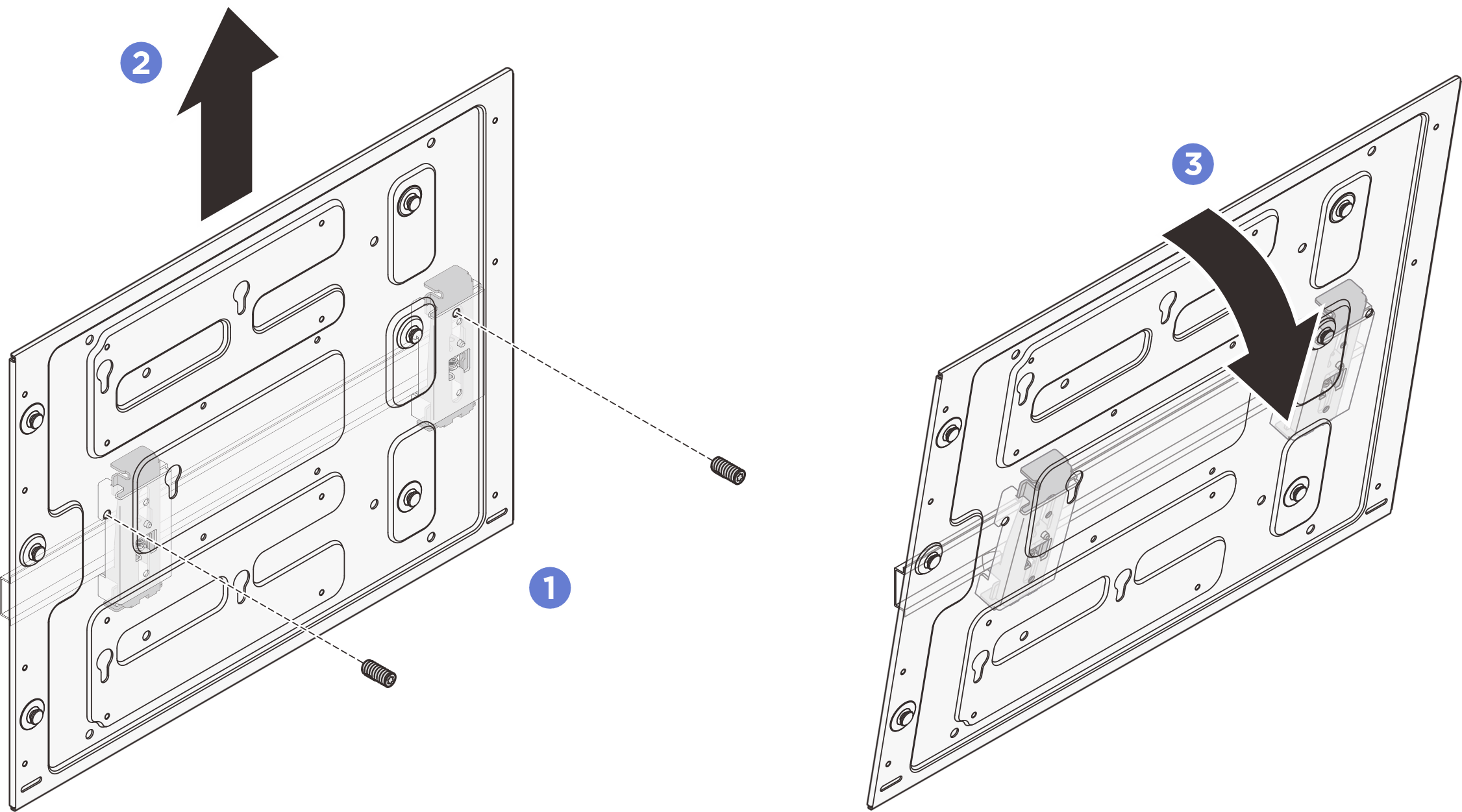

3. DIN レール取り付けプレートを DIN レールから取り外します。
   1. DIN レール取り付けプレートの前面にある 2 本の M3.5 ねじを緩めます。
   2. DIN レール取り付けプレートを少し上に持ち上げ、DIN レール・クリップの上側をレールから外します。
   3. DIN レール取り付けプレートを外側に回転させて、レールから外します。
      図 5. DIN レール取り付けプレートの取り外し


4. 2 つの DIN レール・クリップを固定している 4 本のねじを緩めます。次に、ノード・スリーブからクリップを取り外します。
   図 6. DIN レール・クリップの取り外し
