从 DIN 导轨上卸下节点

按照本节中的说明从 DIN 导轨上卸下节点。

关于本任务

注意

从节点套筒中卸下节点​

过程

  1. 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
    S002
    disconnect all power
    警告
    设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
  2. 从节点套筒上卸下节点。
    1. 拧松节点套筒侧面的四颗指旋螺钉。
    2. 将节点从节点套筒中滑出。
      图 1. 从节点套筒中卸下节点

从 DIN 导轨上卸下节点套筒组合件​

过程

  1. 为本任务做好准备。
    1. 从节点套筒上卸下节点。请参阅从节点套筒中卸下节点。
    2. 从电源适配器仓中卸下电源适配器。请参阅卸下电源适配器（壁挂/吊挂/DIN 导轨安装）中的步骤 1 和步骤 2。
  2. 从 DIN 导轨安装板上卸下节点套筒。
    1. 卸下固定节点套筒的十二颗螺钉。
      图 2. 卸下带扩展套件的节点套筒

      图 3. 卸下不带扩展套件的节点套筒

    2. 推动节点套筒，直至 DIN 导轨安装板上的导销卡入锁眼的大开口中；然后，将节点套筒从 DIN 导轨安装板上取下。
      图 4. 卸下节点套筒

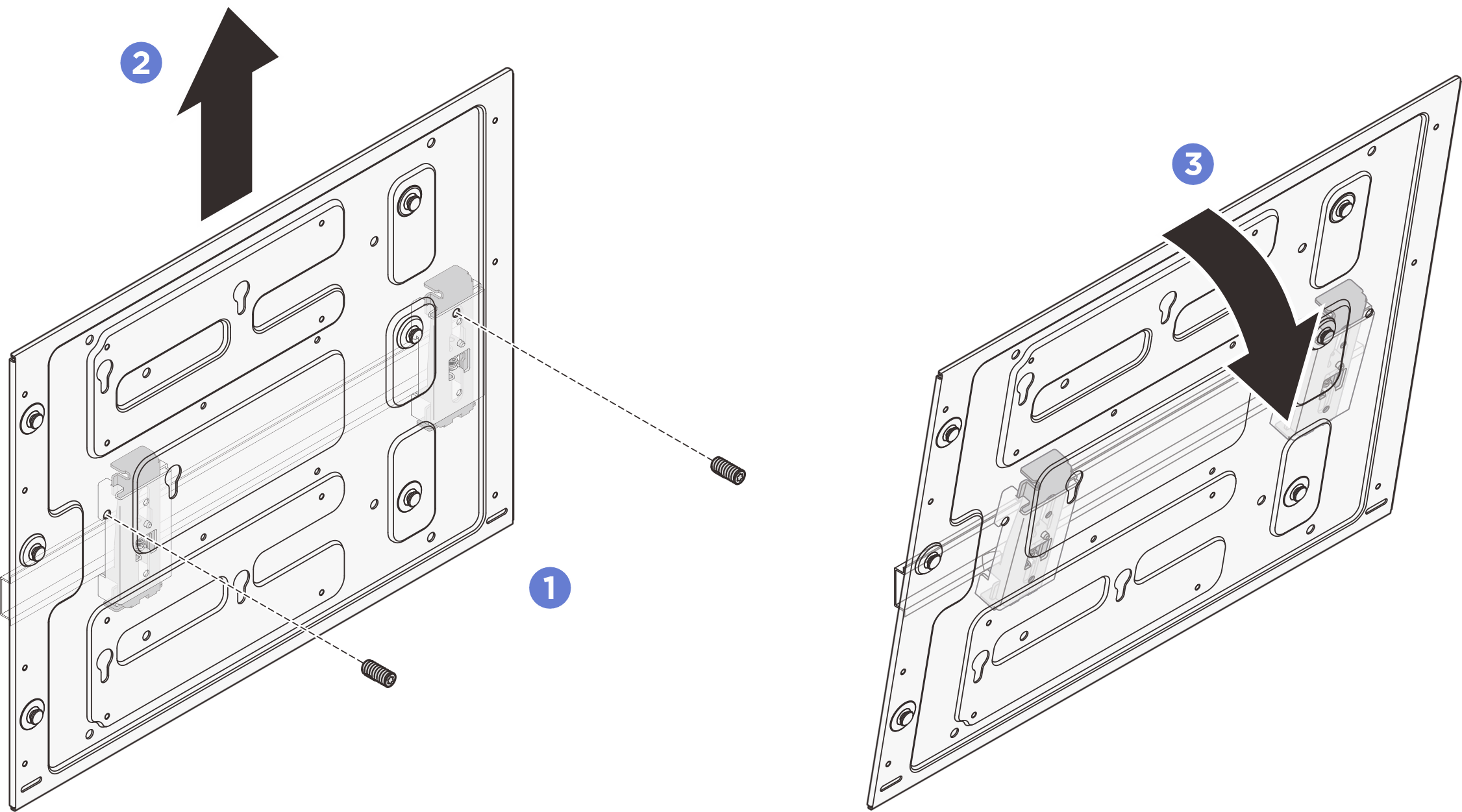

  3. 从 DIN 导轨上卸下 DIN 导轨安装板。
    1. 拧松 DIN 导轨安装板正面的两颗 M3.5 螺钉。
    2. 将 DIN 导轨安装板轻微向上抬起，直至 DIN 导轨夹顶部与导轨脱离；
    3. 向外侧转 DIN 导轨安装板，将其从导轨上取下。
      图 5. 卸下 DIN 导轨安装板

  4. 松开固定两个 DIN 导轨夹的四颗螺钉；然后，从节点套筒上卸下导轨夹。
    图 6. 卸下 DIN 导轨夹
