Remover um nó do trilho DIN

Procedimento

1. Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
   S002



   CUIDADO

   O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
2. Remova o nó da gaveta do nó.
   1. Solte os quatro parafusos de aperto manual na lateral da gaveta do nó.
   2. Deslize o nó para fora da gaveta do nó.
      Figura 1. Remoção de um nó de uma gaveta do nó



Procedimento

1. Faça as preparações para essa tarefa.
   1. Remover o nó da gaveta do nó. Consulte Remover um nó da gaveta do nó.
   2. Remova o adaptador de energia do respectivo compartimento. Consulte as etapas 1 e 2 em Remover um adaptador de energia (montagem em trilho DIN/parede/teto).
2. Remova a gaveta do nó da placa de montagem de trilho DIN.
   1. Remova os doze parafusos que prendem a gaveta do nó.
      Figura 2. Removendo a gaveta do nó com o kit de expansão



      Figura 3. Removendo a gaveta do nó sem o kit de expansão


   2. Deslize a gaveta do nó até que os pinos-guia da placa de montagem em trilho DIN se encaixem na abertura grande do buraco da fechadura; em seguida, remova a gaveta do nó da placa de montagem em trilho DIN.
      Figura 4. Removendo a gaveta do nó


3. Remova a placa de montagem do trilho DIN do trilho DIN.
   1. Solte os dois parafusos M3.5 na parte frontal da placa de montagem em trilho DIN.
   2. Levante a placa de montagem em trilho DIN ligeiramente para cima até que a parte superior das presilhas do trilho DIN se solte do trilho.
   3. Gire a placa de montagem em trilho DIN para fora para removê-la do trilho.

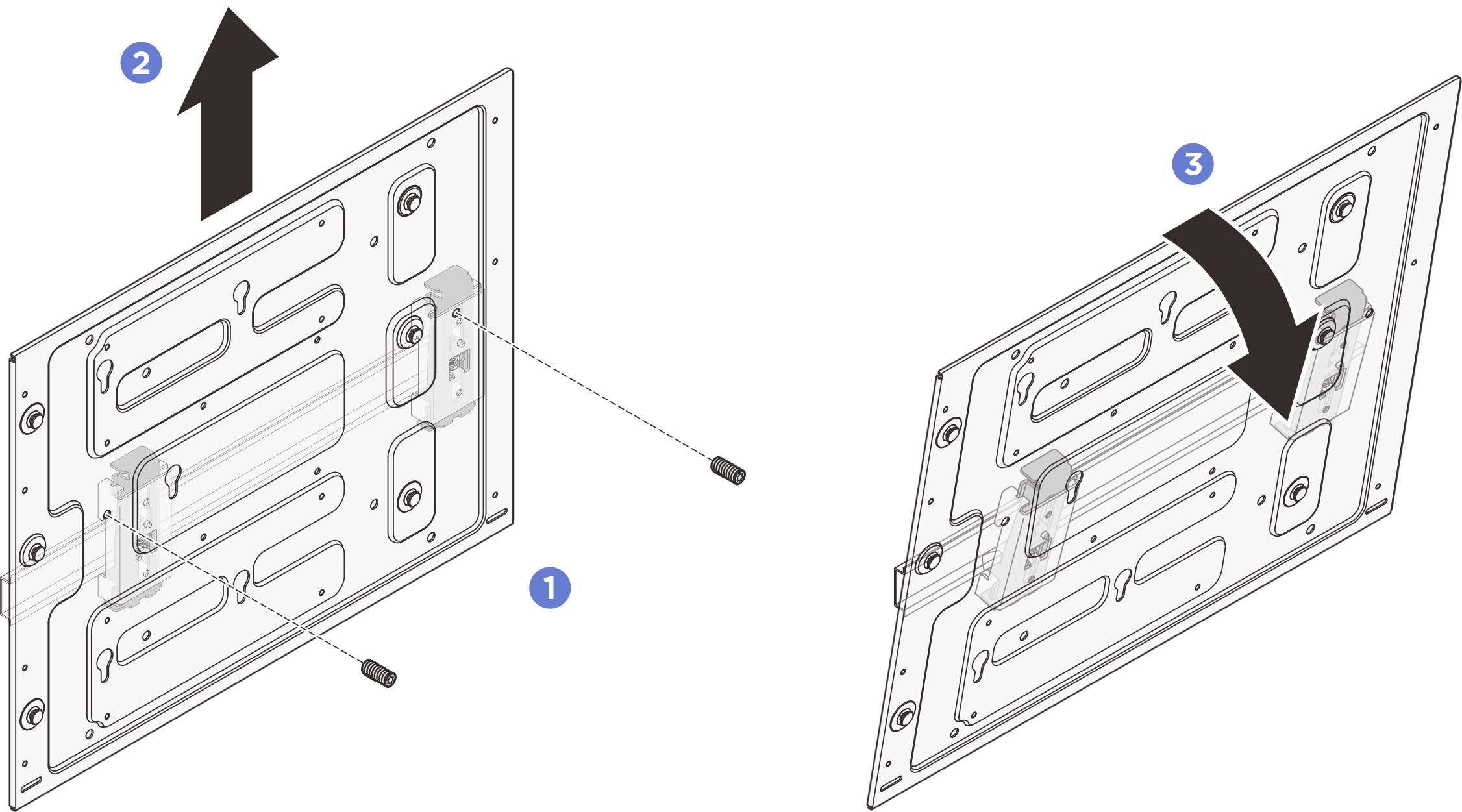

      Figura 5. Removendo a placa de montagem do trilho DIN


4. Afrouxe os quatro parafusos que prendem as duas presilhas do trilho DIN; em seguida, remova as presilhas da gaveta do nó.
   Figura 6. Removendo as presilhas do trilho DIN
