将节点安装到 DIN 导轨

按照本节中的说明将节点安装到 DIN 导轨。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意
注
如果节点套筒已安装在 DIN 导轨上，请从将节点安装到节点套筒中开始操作。

将节点套筒组合件安装到 DIN 导轨上​

过程

  1. 从 DIN 导轨安装板上卸下节点套筒。
    1. 卸下固定节点套筒的十二颗螺钉。

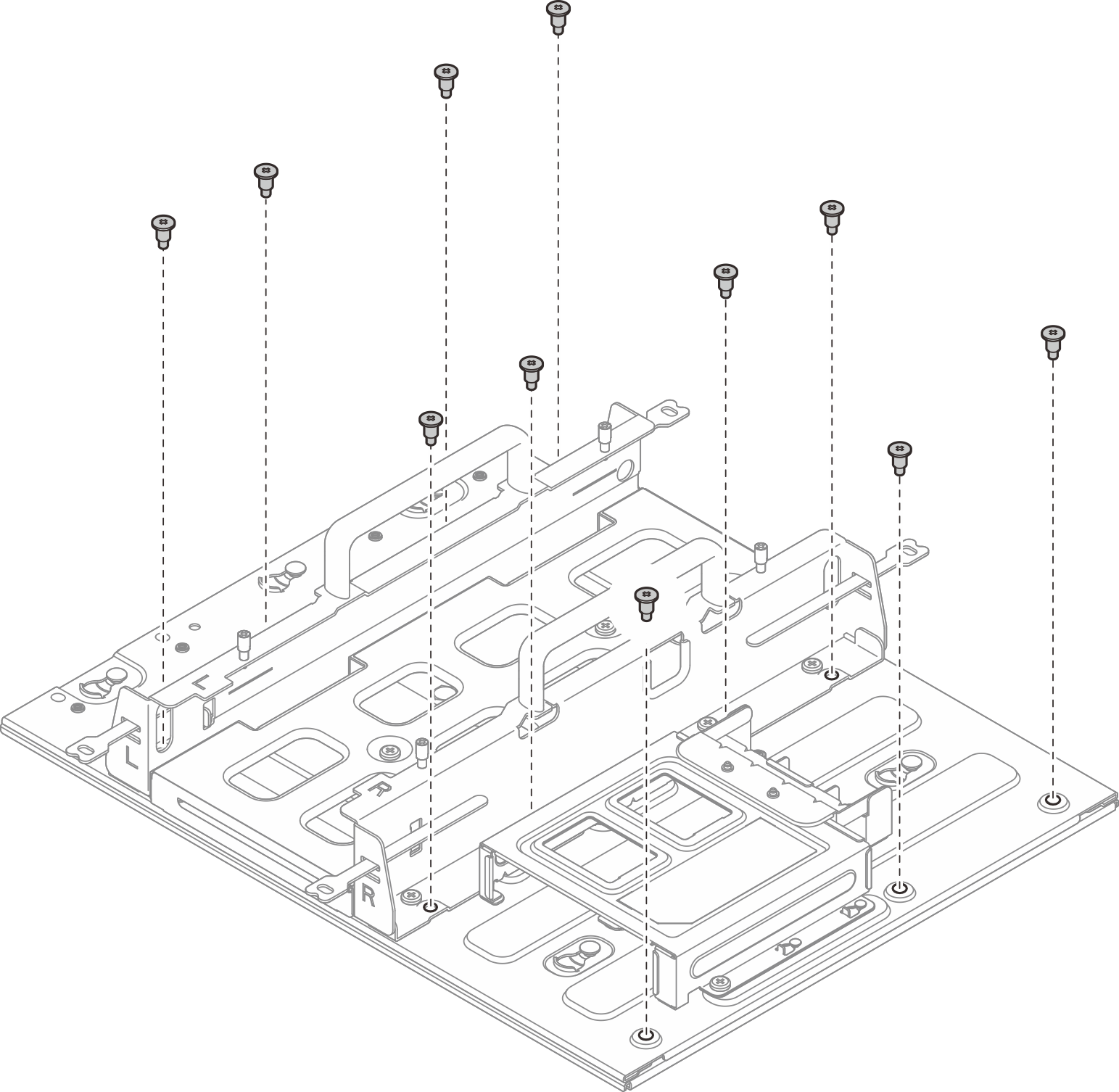

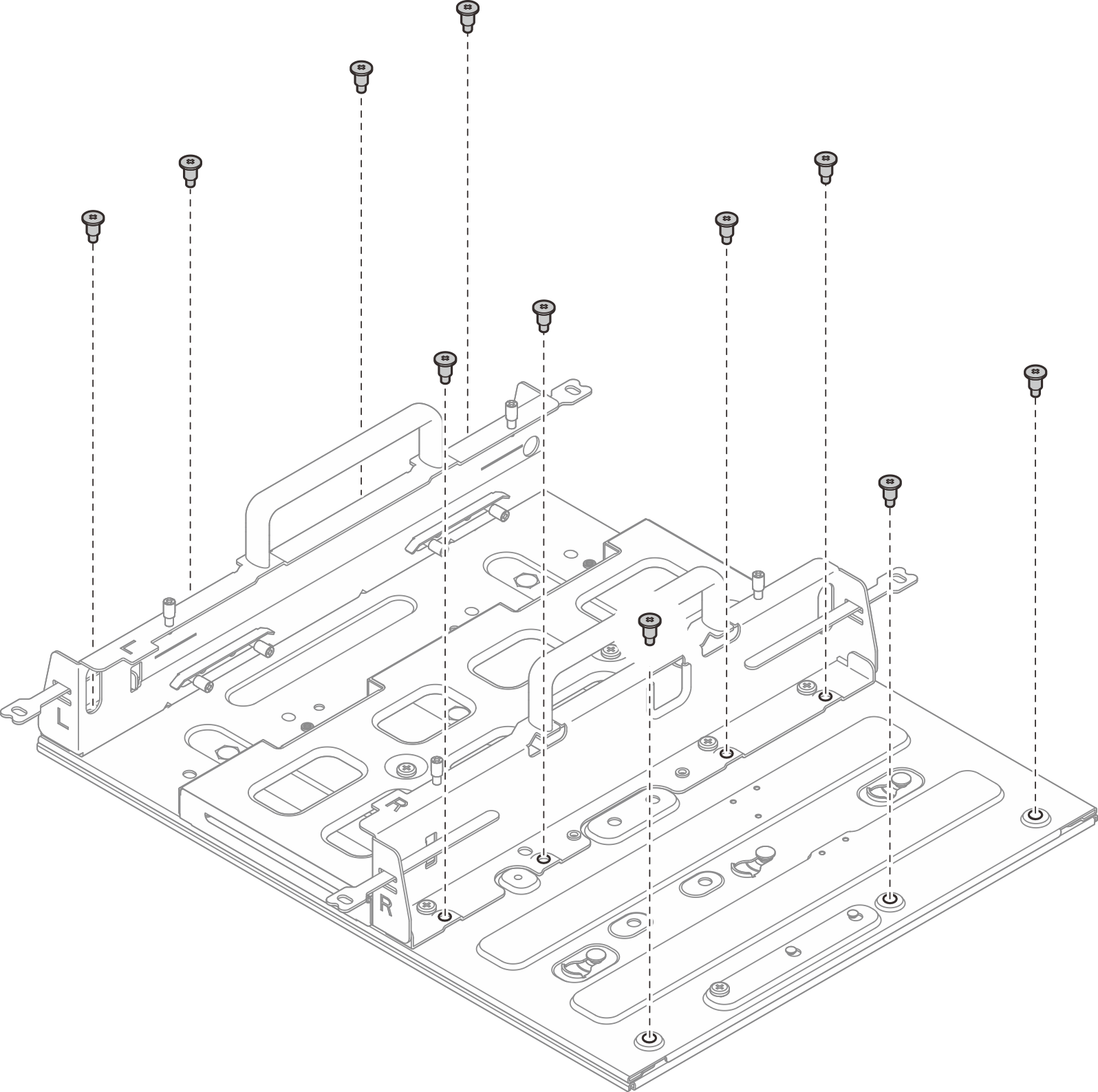

      图 1. 卸下带扩展套件的节点套筒

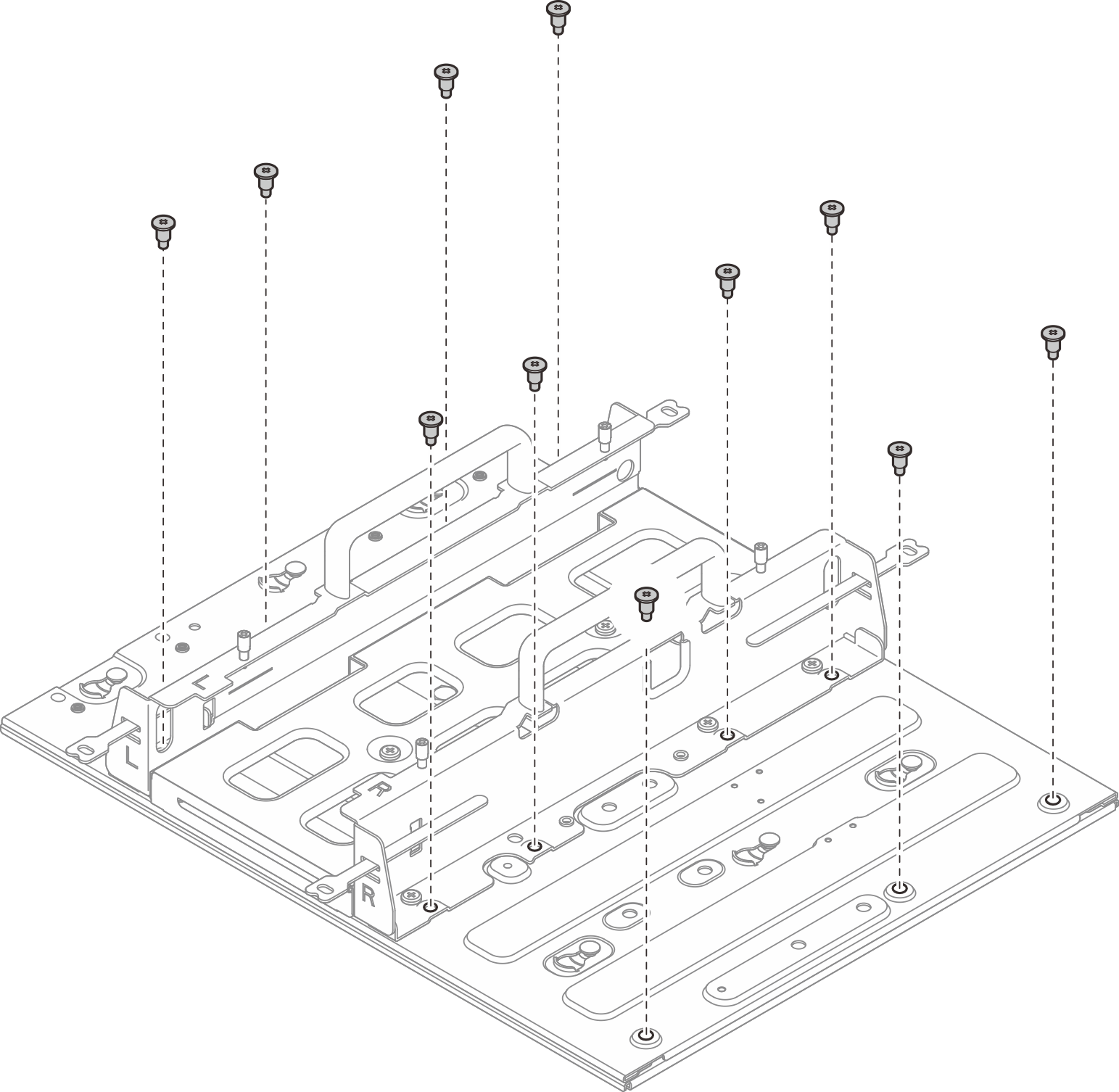

      图 2. 卸下不带扩展套件的节点套筒

    2. 推动节点套筒，直至 DIN 导轨安装板上的导销卡入锁眼的大开口中；然后，将节点套筒从 DIN 导轨安装板上取下。

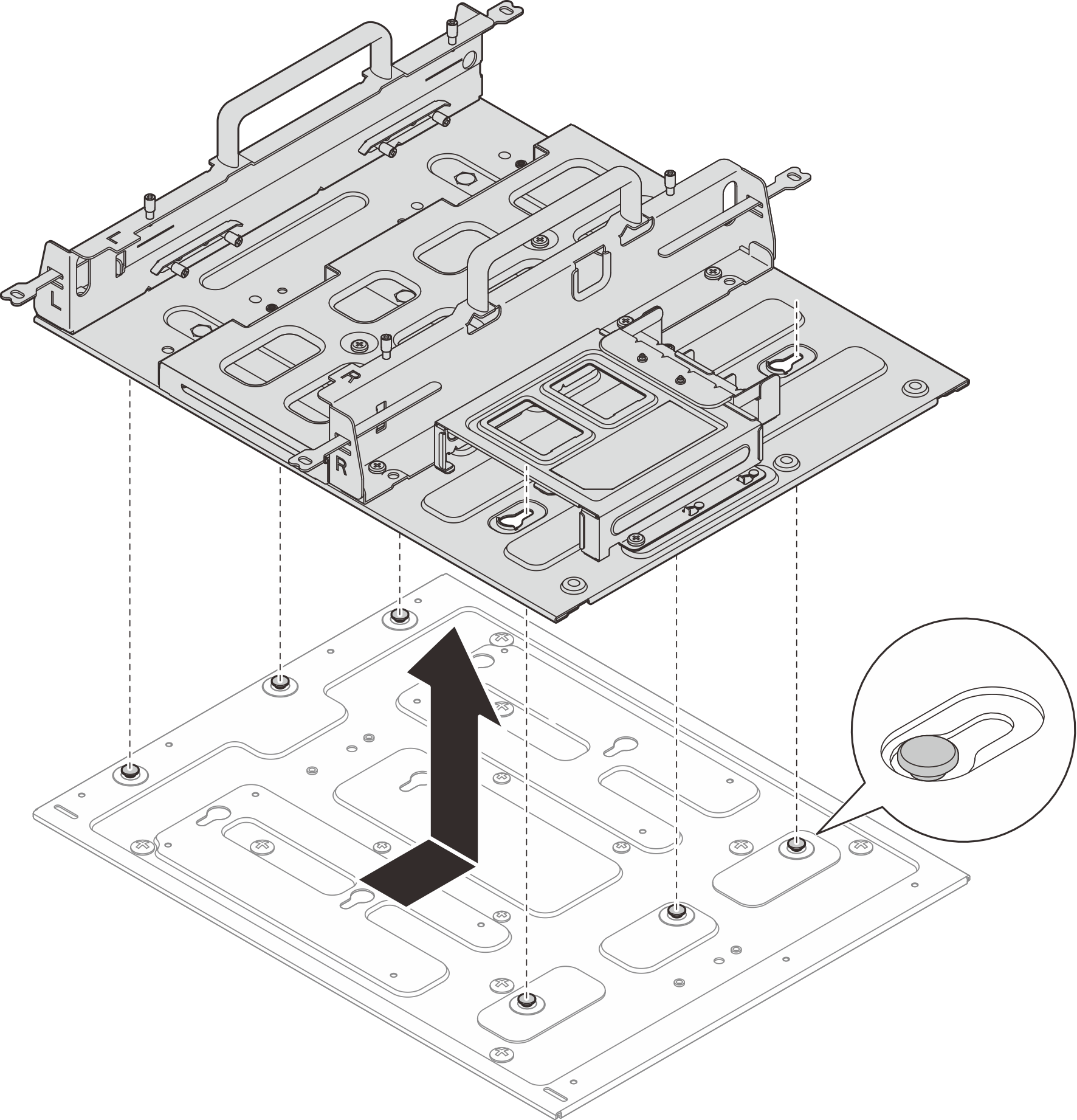

      图 3. 卸下节点套筒

  2. 用螺钉将 DIN 导轨夹固定到 DIN 导轨安装板上，每个导轨夹使用两颗螺钉。

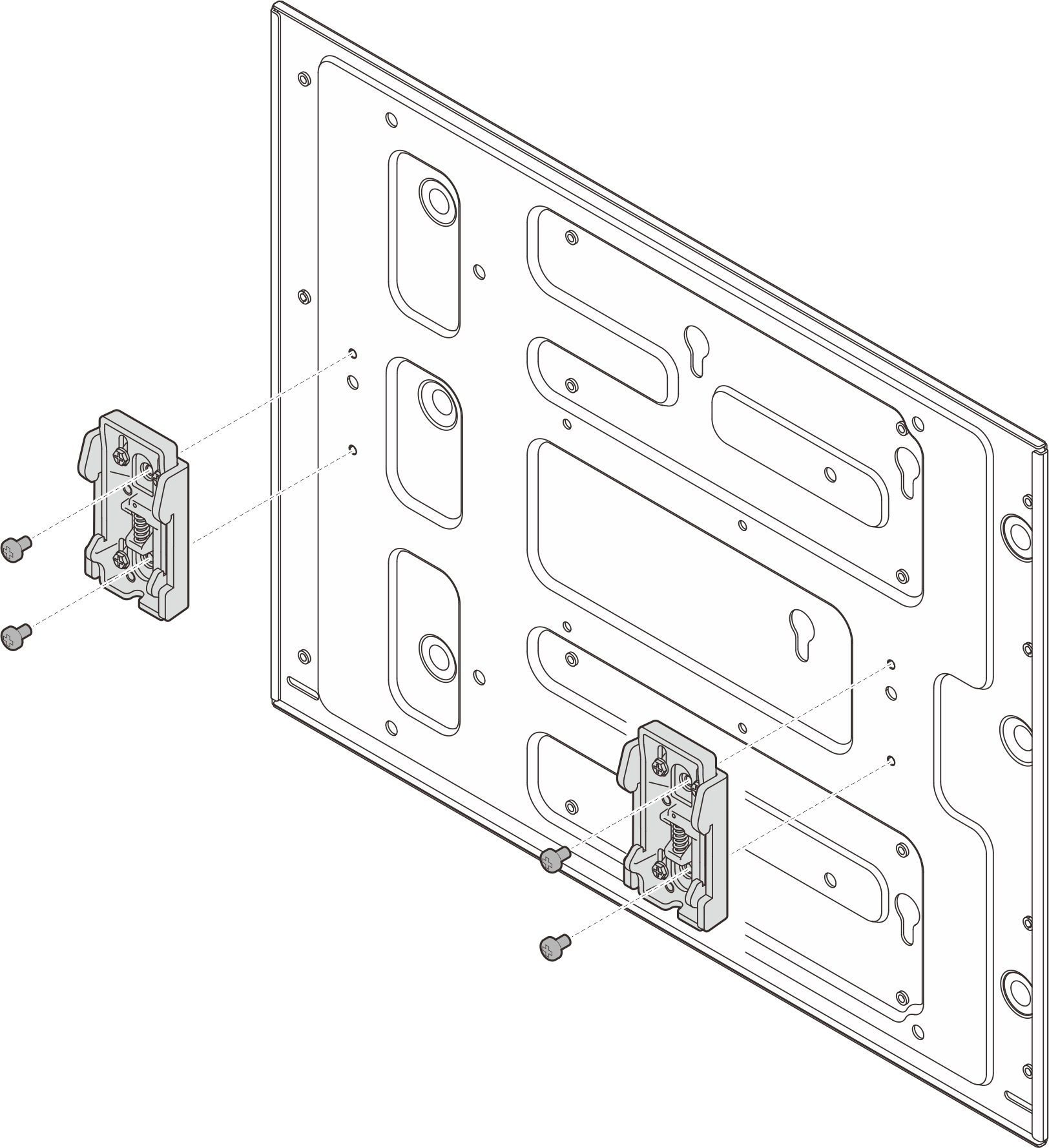

    图 4. 安装 DIN 导轨夹

  3. 将 DIN 导轨安装板安装到 DIN 导轨上。
    1. 将 DIN 导轨夹的顶端以一定角度挂在导轨上。
    2. 将 DIN 导轨安装板向 DIN 导轨方向旋转，确保 DIN 导轨夹牢固就位。
    3. 拧紧两颗 M3.5 螺钉将 DIN 导轨安装板完全固定。

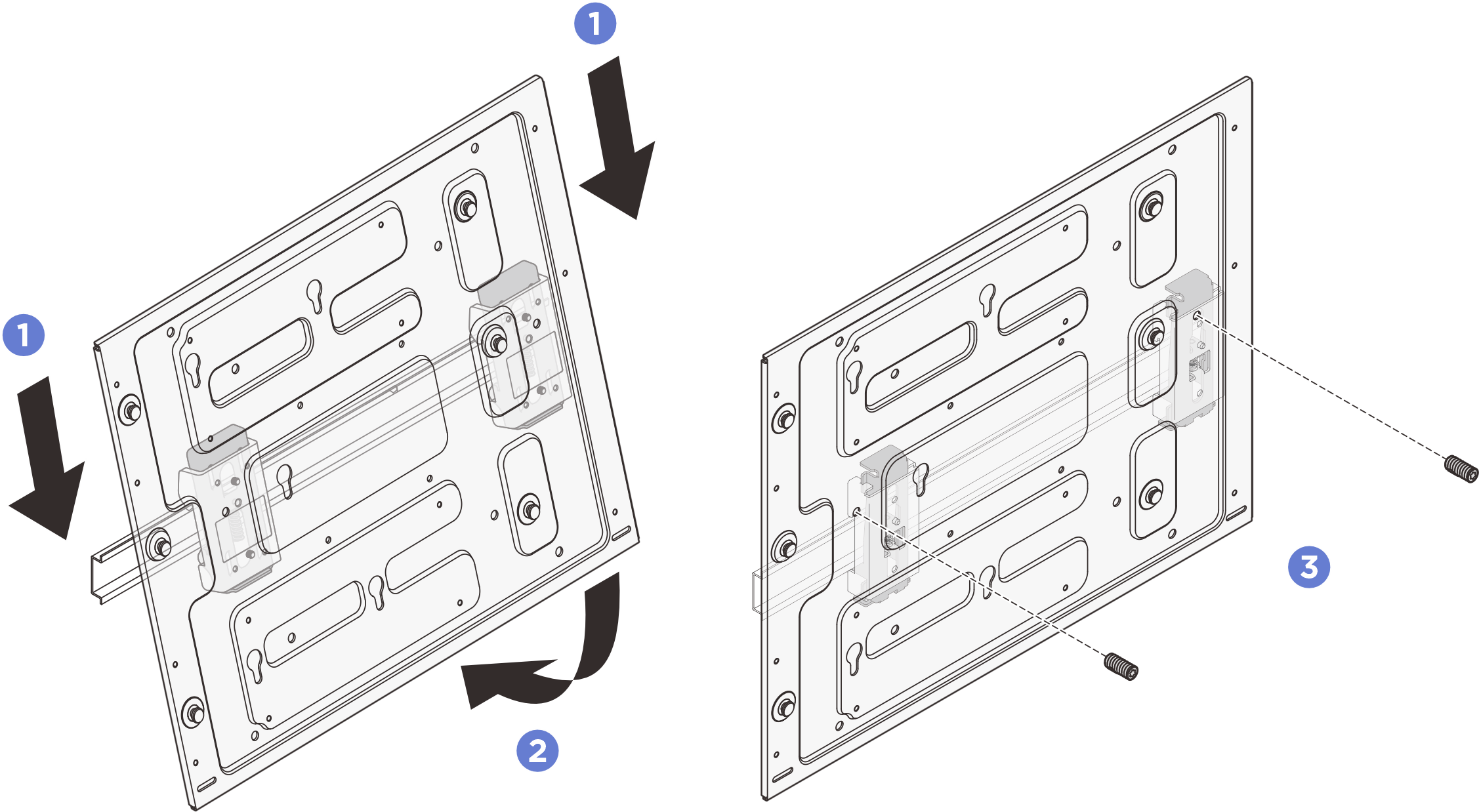

      图 5. 安装 DIN 导轨安装板

  4. 将节点套筒安装到 DIN 导轨安装板上。
    1. 将节点套筒与 DIN 导轨安装板上的导销对齐。
    2. 将节点套筒安放到 DIN 导轨安装板上；然后，推动节点套筒，直至导销固定到锁眼的小开口中。
      注
      节点套筒夹持器正面标有“L”和“R”标识，分别代表用户的左手和右手（从节点正面看）。确保按照图示中的正确方向安装节点套筒。

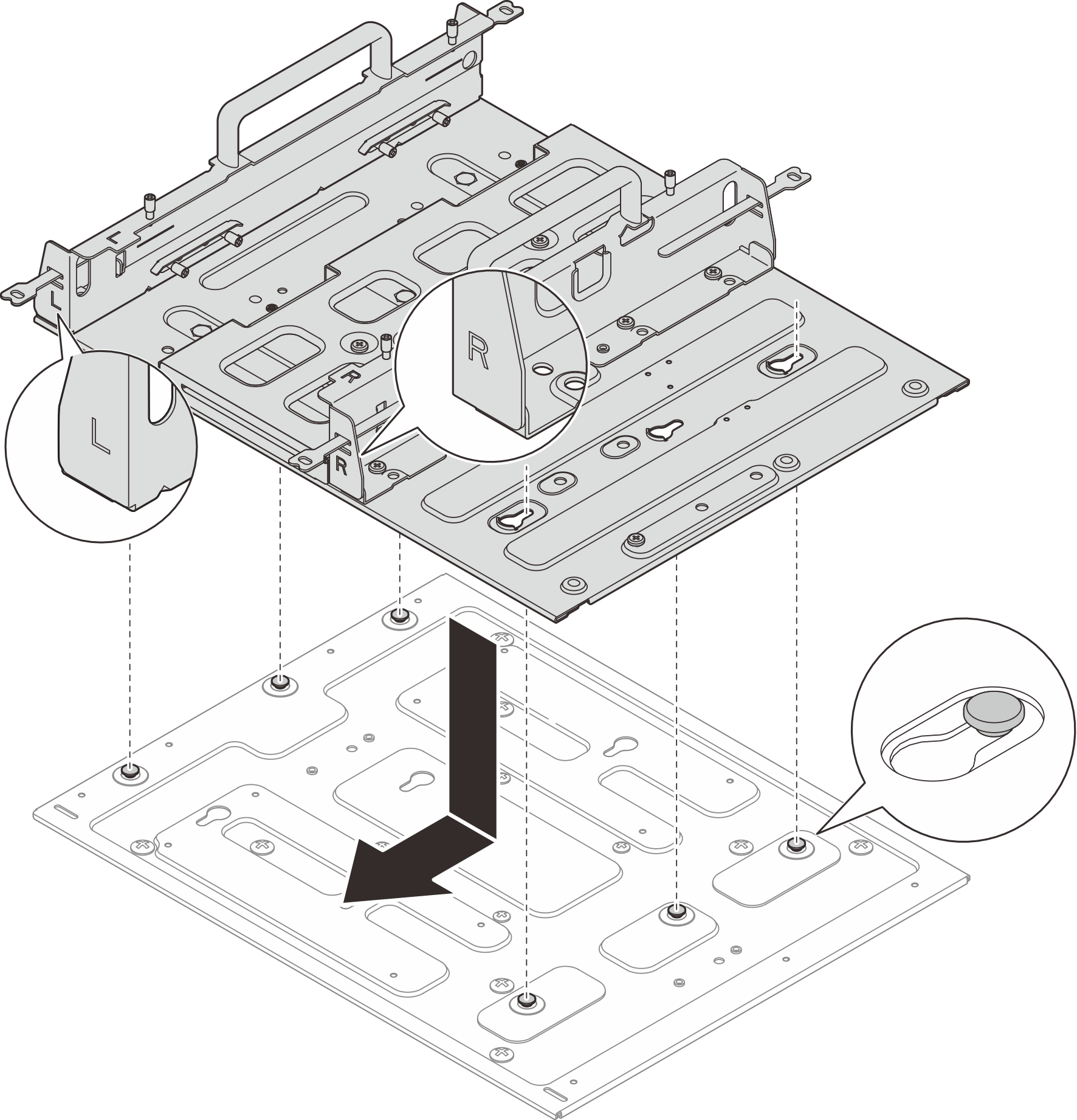

      图 6. 安装节点套筒

    3. 用 11 颗螺钉固定节点套筒。

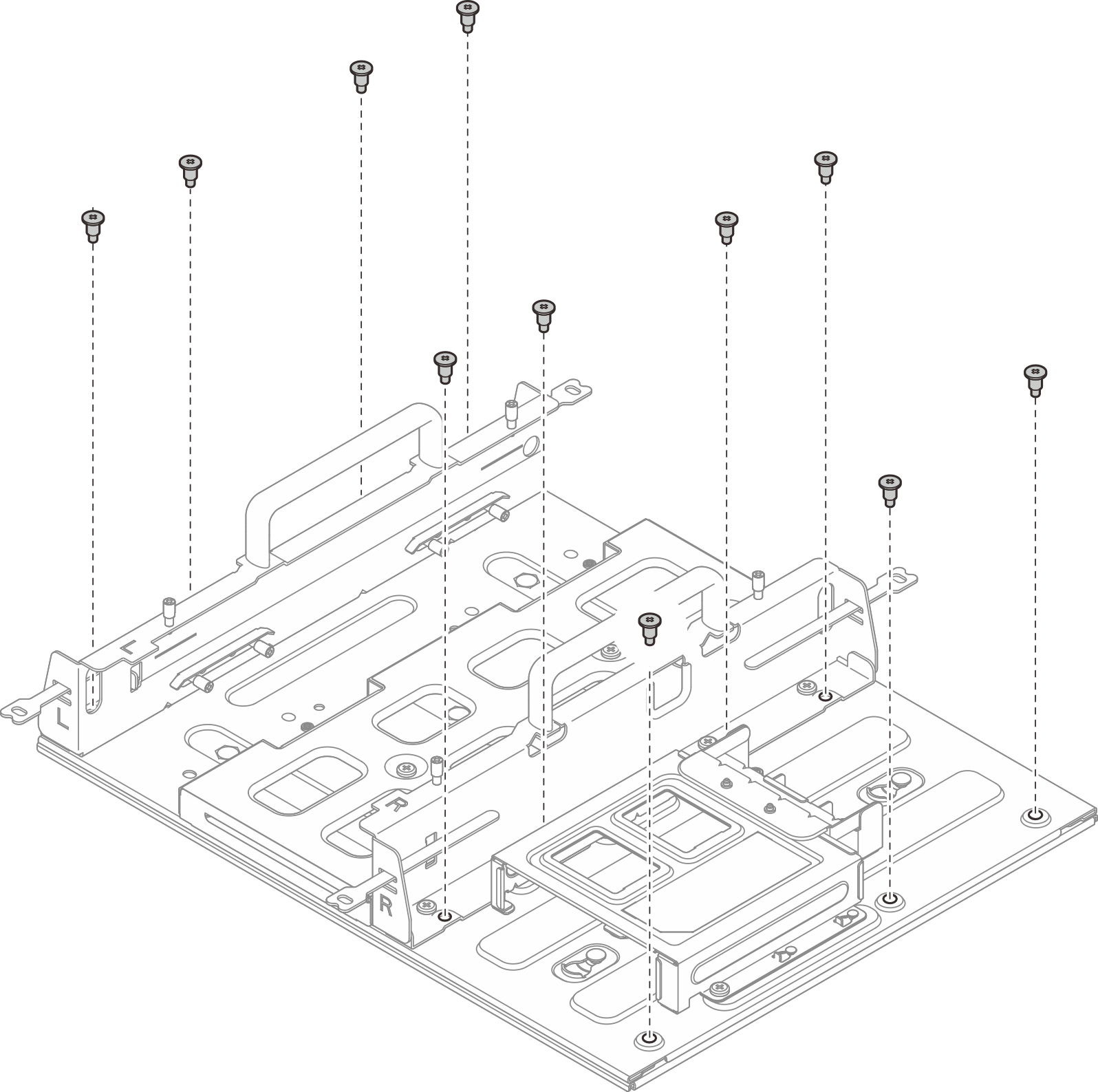

      图 7. 安装带扩展套件的节点套筒

      图 8. 安装不带扩展套件的节点套筒

将节点安装到节点套筒中​

过程

将节点安装到节点套筒中。
  1. 将节点与节点套筒对齐；然后，插入节点并将其推入节点套筒，直至无法再推入为止。
  2. 拧紧节点套筒侧面的四颗指旋螺钉。

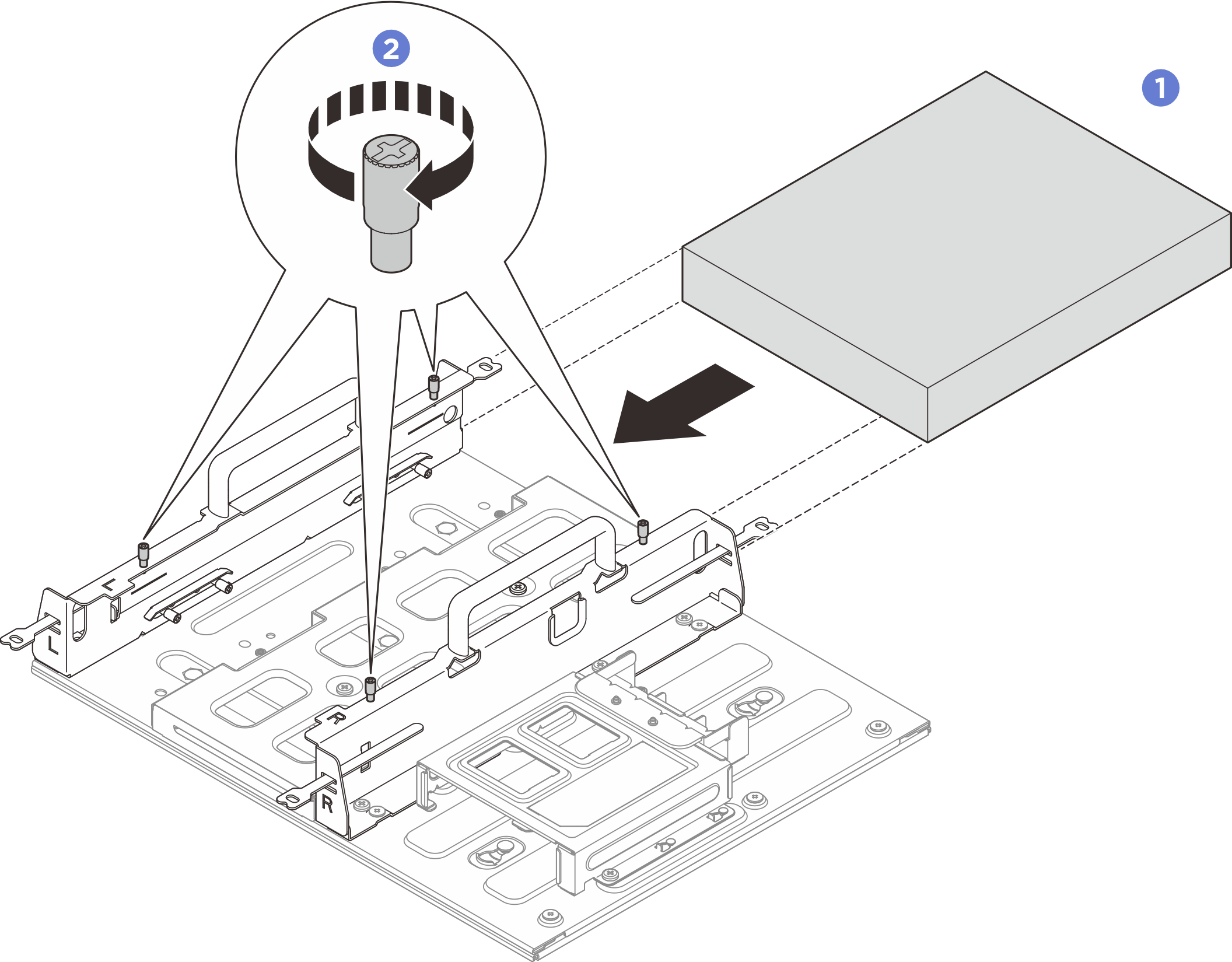

图 9. 将节点安装在节点套筒中

完成之后
