Instalación de un nodo en el riel DIN

Siga las instrucciones que aparecen en esta sección para instalar un nodo en el riel DIN.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Nota
Si la funda del nodo ya está instalada en el riel DIN, empiece desde Instalación del nodo en la funda del nodo.

Instalación del conjunto de funda del nodo en el riel DIN​

Procedimiento

  1. Quite la funda del nodo de la placa de montaje en riel DIN.
    1. Quite los doce tornillos que fijan la funda del nodo.
      Figura 1. Extracción de la funda del nodo con kit de expansión

      Figura 2. Extracción de la funda del nodo sin kit de expansión

    2. Deslice la funda del nodo hasta que las patillas guía de la placa de montaje en riel DIN queden colocadas en la abertura grande de la cerradura y, a continuación, quite la funda del nodo de la placa del montaje en riel DIN.
      Figura 3. Extracción de la manga del nodo

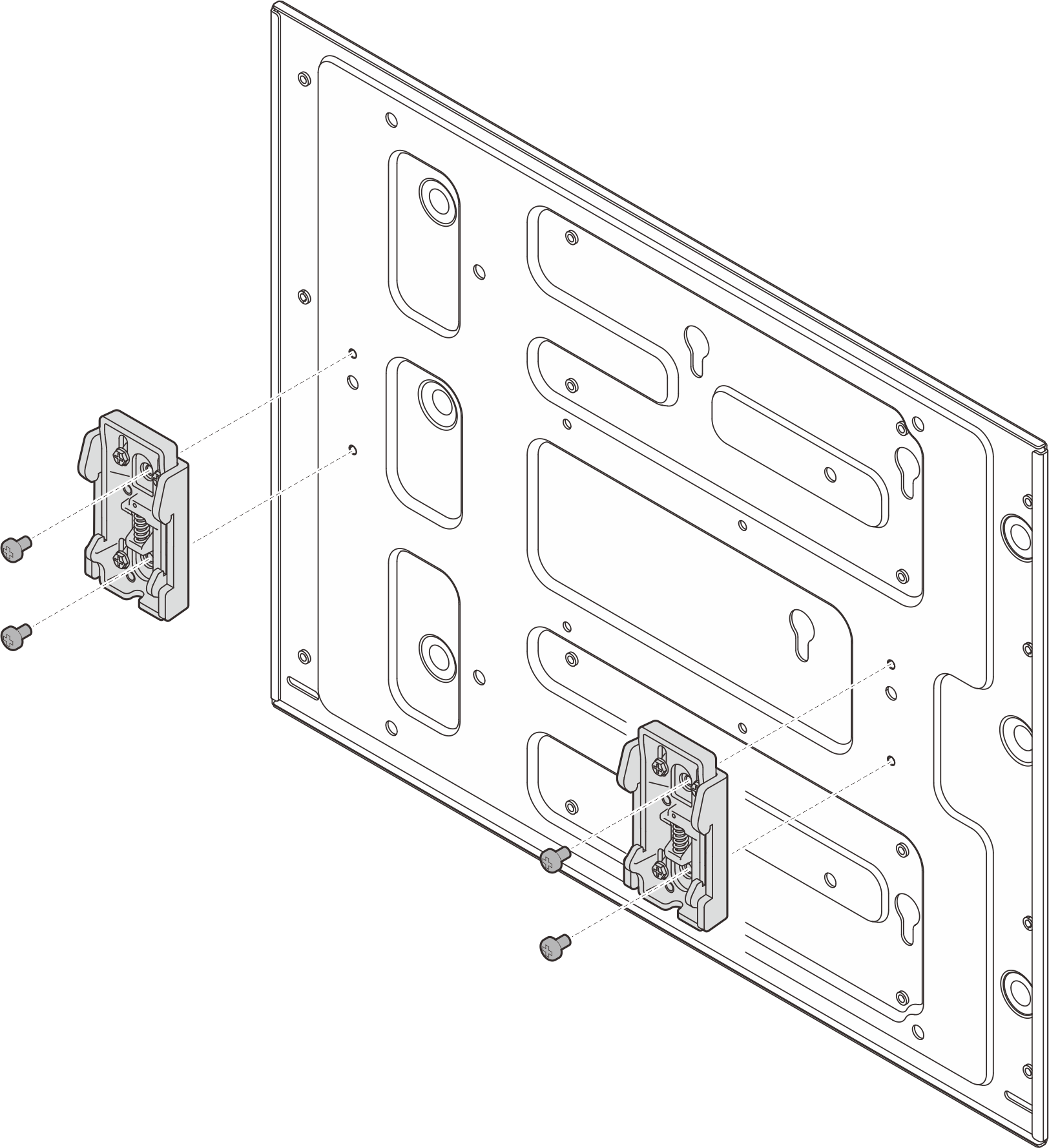

  2. Fije los clips del riel DIN a la placa de montaje en riel DIN con dos tornillos para cada clip.
    Figura 4. Instalación de los clips del riel DIN

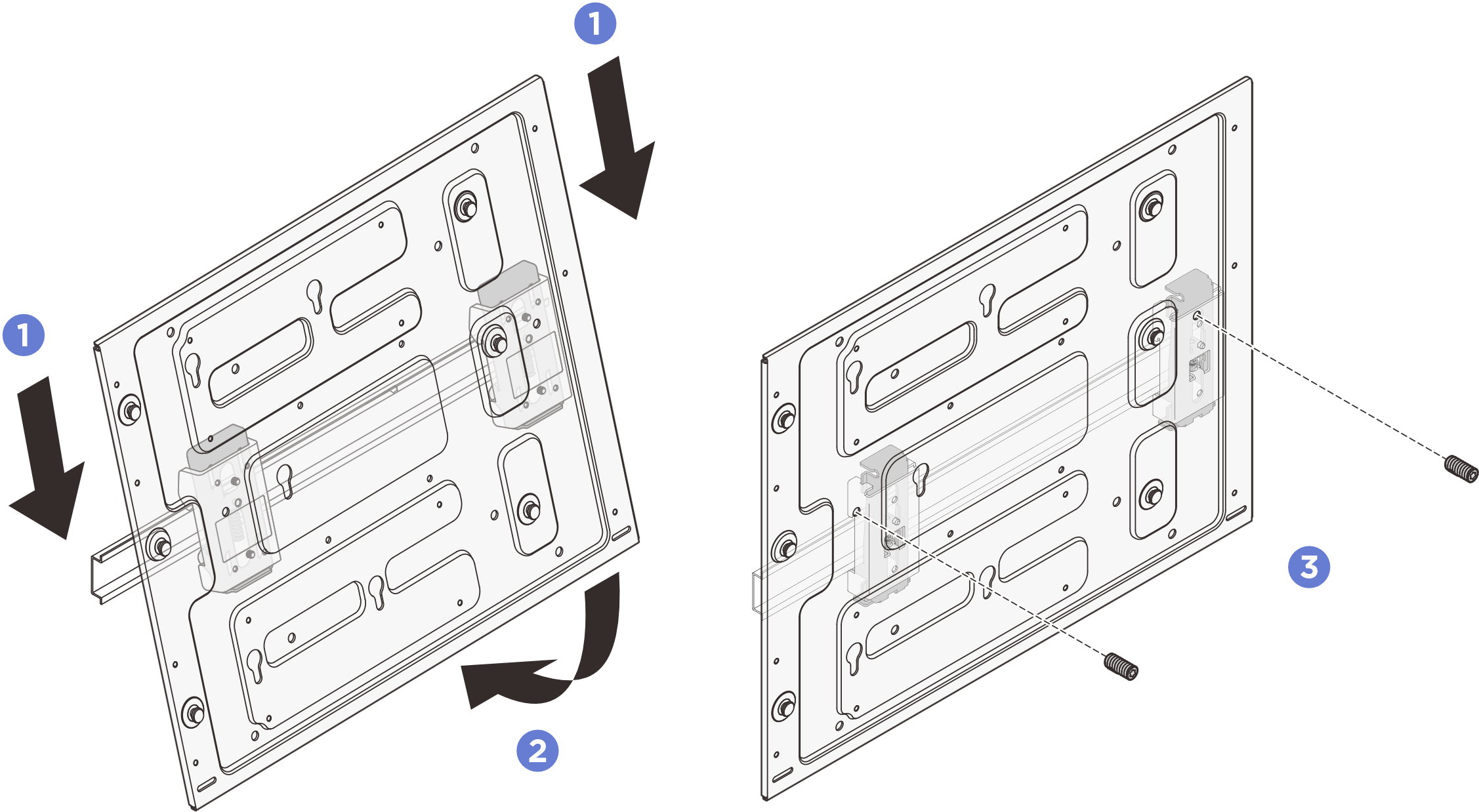

  3. Monte la placa de montaje en riel DIN en el riel DIN.
    1. Enganche la parte superior de los clips del riel DIN en el riel en ángulo.
    2. Gire la placa de montaje en riel DIN hacia el riel DIN y asegúrese de que los clips del riel DIN queden fijados firmemente.
    3. Apriete los dos tornillos M3.5 para fijar completamente la placa de montaje en riel DIN.
      Figura 5. Instalación de la placa de montaje en riel DIN

  4. Instale la funda del nodo en la placa de montaje en riel DIN.
    1. Alinee la funda del nodo con las patillas de guía en la placa de montaje en riel DIN.
    2. Baje la funda del nodo a la placa de montaje en riel DIN; a continuación, deslice la funda del nodo hasta que las patillas guía queden colocadas en la pequeña abertura de las cerraduras.
      Nota
      Los logotipos “L” y “R” marcados en la parte frontal del soporte de la funda del nodo representan la mano izquierda y la mano derecha del usuario (vistas desde la parte frontal del nodo) Asegúrese de instalar la funda del nodo con la orientación correcta que se muestra en la ilustración.
      Figura 6. Instalación de la manga del nodo

    3. Fije la funda del nodo con once tornillos.
      Figura 7. Instalación de la funda del nodo con kit de expansión

      Figura 8. Instalación de la funda del nodo sin kit de expansión

Instalación del nodo en la funda del nodo​

Procedimiento

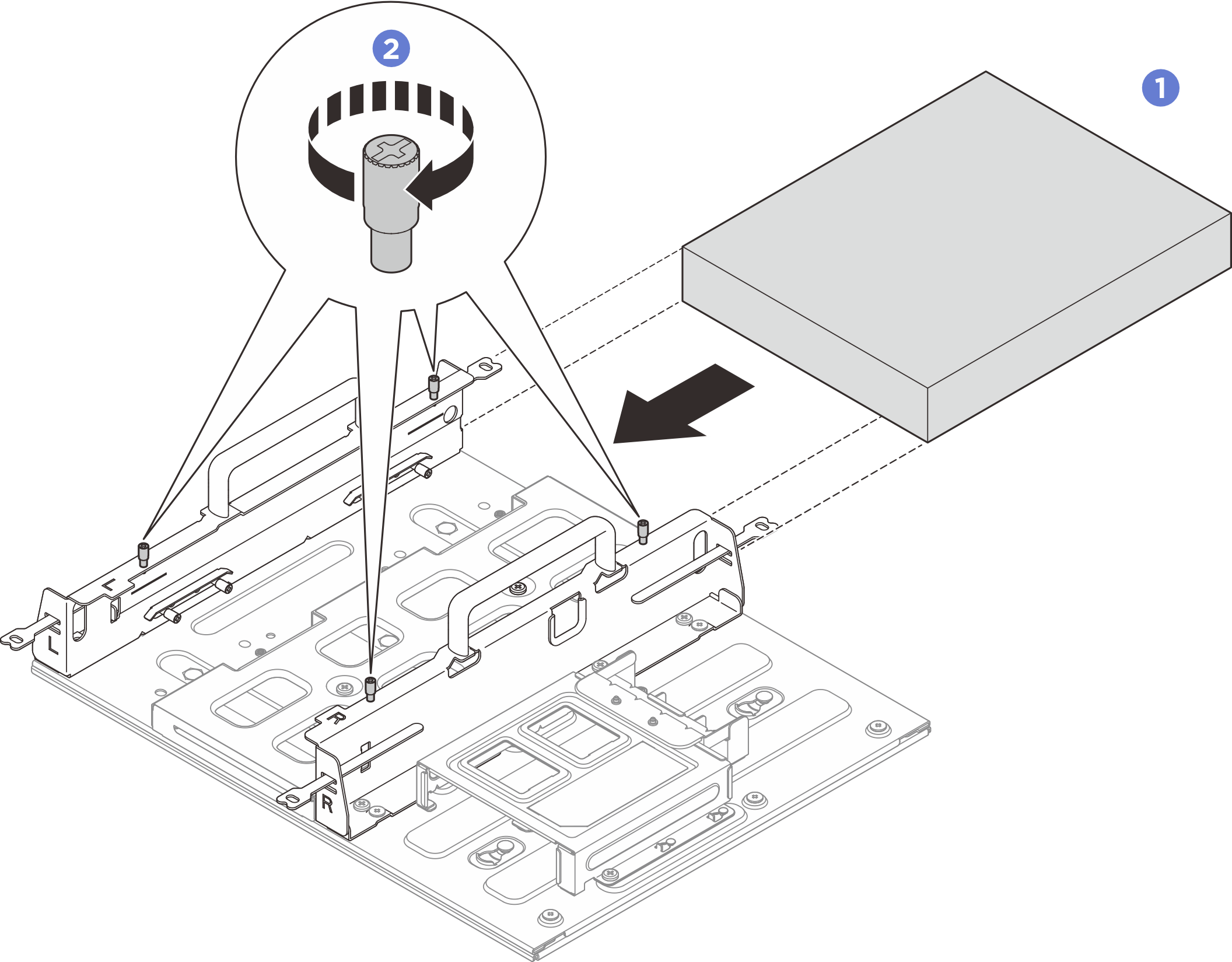

Instale el nodo en la manga del nodo.
  1. Alinee el nodo con la funda del nodo; a continuación, inserte y deslice el nodo en la funda del nodo hasta que se detenga.
  2. Apriete los cuatro tornillos de apriete manual que se encuentran en el lateral de la funda del nodo.
Figura 9. Instalación de un nodo en una manga del nodo

Después de finalizar
