Установка узла на DIN-рейку

Процедура

1. Снимите рукав узла с пластины для монтажа на DIN-рейке.
   1. Отверните двенадцать винтов, фиксирующих рукав узла.
      Рис. 1. Снятие рукава узла с комплектом расширения



      Рис. 2. Снятие рукава узла без комплекта расширения


   2. Сдвиньте рукав узла, чтобы направляющие штырьки на пластине для монтажа на DIN-рейке вошли в большое отверстие паза; затем снимите рукав узла с пластины для монтажа на DIN-рейке.
      Рис. 3. Снятие рукава узла


2. Закрепите фиксаторы DIN-рейки на пластине для монтажа на DIN-рейке двумя винтами для каждого фиксатора.

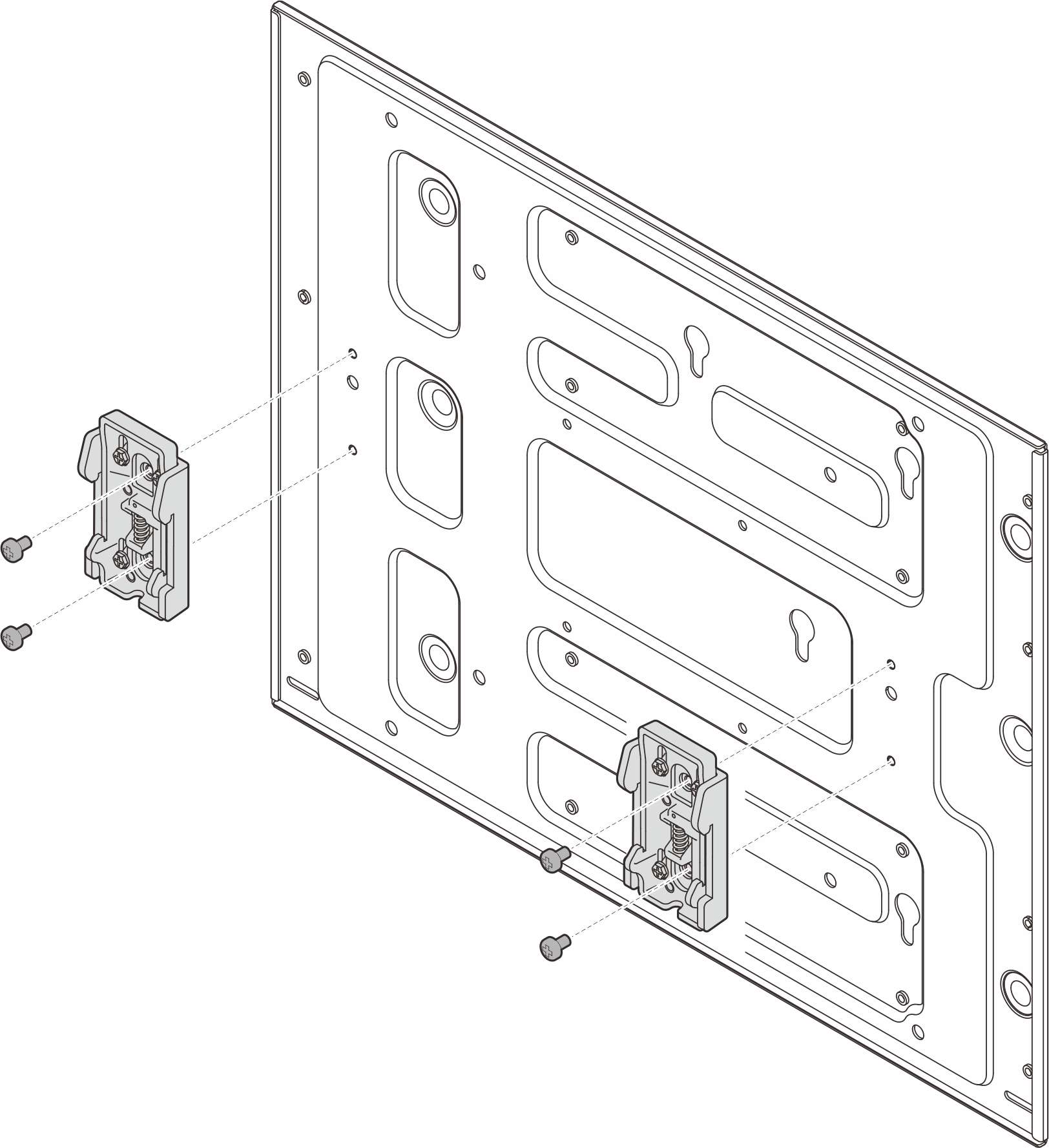

   Рис. 4. Установка фиксаторов DIN-рейки


3. Установите пластину для монтажа на DIN-рейке на DIN-рейку.
   1. Закрепите верхнюю сторону фиксаторов DIN-реек на рейке под углом.
   2. Поверните пластину для монтажа на DIN-рейке в сторону DIN-рейки и убедитесь, что фиксаторы DIN-рейки надежно закрепились.
   3. Затяните два винта M3.5, чтобы полностью зафиксировать пластину для монтажа на DIN-рейке.

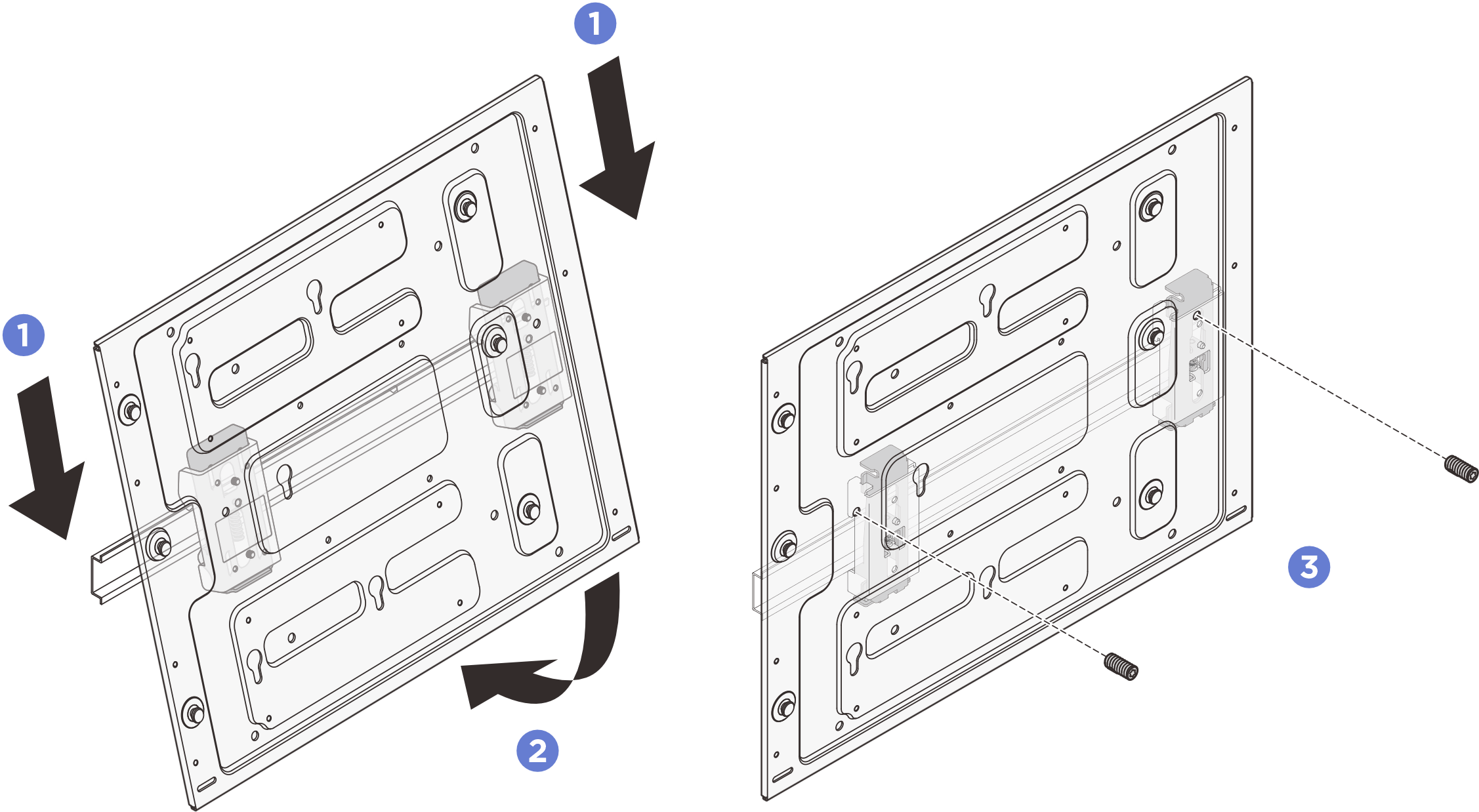

      Рис. 5. Установка пластины для монтажа на DIN-рейке


4. Установите рукав узла на пластине для монтажа на DIN-рейке.
   1. Совместите рукав узла с направляющими штырьками на пластине для монтажа на DIN-рейке.
   2. Опустите рукав узла на пластину для монтажа на DIN-рейке; затем сдвиньте рукав узла, чтобы направляющие штырьки вошли в небольшое отверстие пазов.
      Прим.

      С передней стороны держателя рукава узла есть гравировка L и R, обозначающая левую и правую руки пользователя (если смотреть с передней стороны узла). Обязательно установите рукав узла в правильном положении, как показано на рисунке.

      Рис. 6. Установка рукава узла


   3. Зафиксируйте рукав узла одиннадцатью винтами.
      Рис. 7. Установка рукава узла с комплектом расширения



      Рис. 8. Установка рукава узла без комплекта расширения



Процедура

Установите узел в рукав узла.

1. Совместите узел с рукавом узла, затем вставьте узел в рукав узла до упора.
2. Затяните четыре барашковых винта сборку рукава узла.

Рис. 9. Установка узла в предназначенный для него рукав
